Провод ПВС – хаpaктеристики, область применения

Провод ПВС – хаpaктеристики, область применения

Выбираем ПВС провод

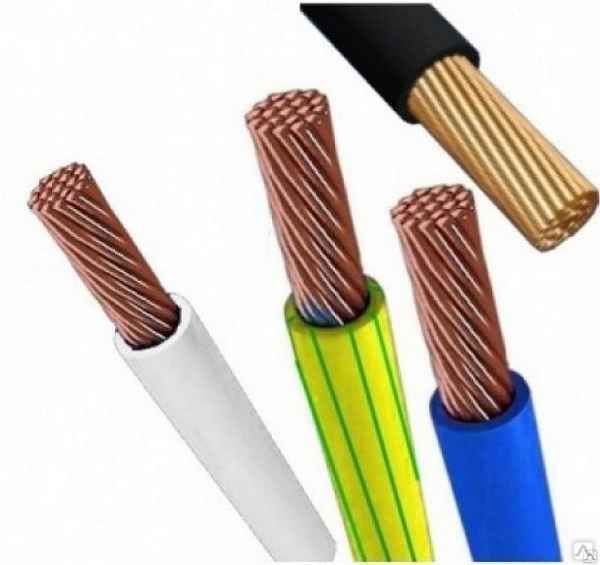

ПВС провод это гибкий медный провод со скрученными жилами имеющий поливинилхлоридную изоляцию и такую же оболочку. Достаточно часто его путают с ПВСП проводом, который имеет такую же структуру, но параллельное расположение жил. В нашей статье мы рассмотрим основные хаpaктеристики провода ПВС, а также сферы применения и свойства.

Содержание

Расшифровка и основные параметры провода ПВС

Хаpaктеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические хаpaктеристики провода, но и его эксплуатационные особенности.

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

Расшифровка проводов ПВС

Итак:


  • Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
  • Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
  • После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Обратите внимание! Согласно ГОСТ 22483 – 77 номинальное и фактическое сечение жил может отличатся. Главным требованием является соответствие электрического сопротивления провода стандартам.

  • Например, мы имеет провод гибкий ПВС 3х1 5. Это значит, что данный провод имеет три жилы с номинальным сечением в 1,5 мм2 каждая.

Основные параметры провода ПВС

Теперь давайте разберем основные хаpaктеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

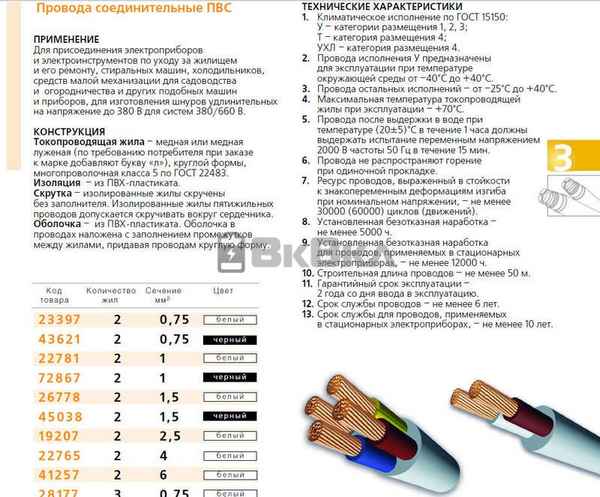

Технические хаpaктеристики проводов ПВС

Итак:

  • Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
  • Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колeблется от 0,6 до 0.8 мм. А толщина оболочки колeблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

Обратите внимание! Согласно п.4.1.1.6 ГОСТ 7399 – 97 оболочка провода не должна иметь выпуклостей или вмятин. Кроме того, оболочка должна быть выполнена таким образом, чтоб между жилами не было пустот. Допускается для этого применять дополнительные материалы. Но в любом случае отделение жил от оболочки не должно вызывать трудностей.

  • Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
  • Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
  • Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Эксплуатационные хаpaктеристики и сфера применения провода ПВС

Широкое применение провода ПВС получил благодаря своим эксплуатационным хаpaктеристикам. Ведь в отличие от проводов других марок он имеет ряд весомых преимуществ. А главным его недостатком может являться цена, которая в сравнении с другими подобными изделиями из алюминия значительно выше.

  • Одной из главных особенностей провода ПВС является его гибкость. Благодаря структуре жил, которые выполнены из большого количества мелких проволок изгибание провода под любыми углами не вызывает никаких проблем.
  • Наличие защитной оболочки, которую устанавливает ГОСТ ПВС провода, делает жилы мене восприимчивыми к механическим повреждениям.
Переноска из провода ПВС
  • Разные типы цветовой окраски жил провода позволяют упростить его монтаж. Кроме того, это увеличивает простоту его ремонта. Ведь даже при повреждении в центре провода позволит по цветовой маркировке (см. Маркировка проводов и кабелей по правилам) легко определить назначение поврежденной жилы.
  • Что касается сферы применения, то хаpaктеристики провода ПВС позволяют применять его в широком диапазоне. Так его достаточно часто применяют для подключения электроинструмента.
  • Гибкая структура и наличие дополнительной оболочки позволяют его применять для создания переносок и удлинителей.
  • Так как согласно ПУЭ на освещение жилых зданий с 2001 года допускается применять только медные провода, то провода ПВС и ПВСП нашел широкое применение и в этой сфере.
На фото представлен провод ПСВП
  • Неплохие хаpaктеристики при эксплуатации вне помещений, обеспечили проводу широкое применение в наружных электросетях и садоводстве.
  • Простота монтажа своими руками обеспечили проводу широкое применение в электронике и электрических устройствах.

Вывод

Благодаря тому, что ПВС провода хаpaктеристики имеют более чем удовлетворительные, их сфера применения растет с каждым днем. Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его пpaктически для любых целей как профессионалами, так и любителями. А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.



Комментарии:

Установка настенного светильника: как собрать бра с выключателем на веревочке

Установка настенного светильника: как собрать бра с выключателем на веревочке Как установить настенный светильник самостоятельно — схема подключения, какие инструменты понадобятся. Способы сборки по типам моделей. Разметка места и подготовка, способы крепления лампы к стене....

07 12 2022 19:37:39

Монтаж электропроводки в гараже своими руками

Монтаж электропроводки в гараже своими руками Как правильно сделать электропроводку в гараже? Такой вопрос почти наверняка становится перед каждым занимающимся строительством....

06 12 2022 9:11:36

Расчет освещенности: как рассчитать количество светильников для освещения по площади и мощности ламп, сколько света должно попадать на квадратный метр

Расчет освещенности: как рассчитать количество светильников для освещения по площади и мощности ламп, сколько света должно попадать на квадратный метр Читайте, что такое расчет освещенности, как проводятся вычисления, какие параметры обязательно нужно учитывать. Узнайте самые простые формулы и источники справочных материалов. Обязательно ли учитывать требования нормативов, если рассчитывается система для жилых помещений....

05 12 2022 21:24:34

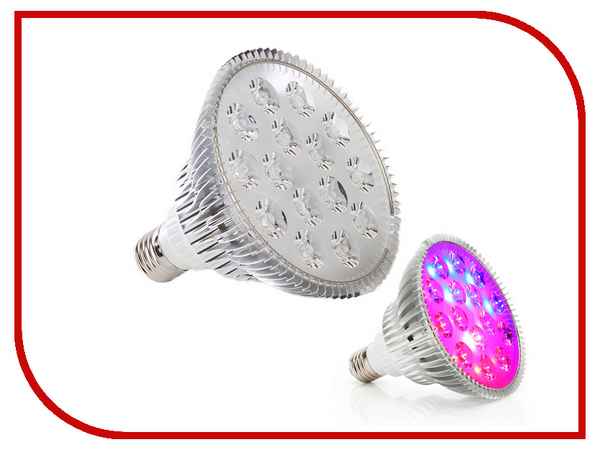

Лампа для цветов и комнатных растений: правила подсветки и искусственного освещения растений и рассады в домашних условиях, как сделать светильник своими руками, хватает ли света на подоконнике в квартире

Лампа для цветов и комнатных растений: правила подсветки и искусственного освещения растений и рассады в домашних условиях, как сделать светильник своими руками, хватает ли света на подоконнике в квартире Узнайте здесь, как выбрать лампу для комнатных цветов. Читайте, какие факторы следует учитывать при выборе осветительного устройства для разных видов растений. Особенности создания фитолампы из светодиодной ленты...

04 12 2022 13:38:31

Выключатели Трехклавишные с Розеткой: Виды, Выбор, Подключение

Выключатели Трехклавишные с Розеткой: Виды, Выбор, Подключение Мы решили уделить несколько слов процессу выбора выключателей трехклавишных с розеткой, а также разобраться с подключением таких модульных устройств к электрической сети и потребителю....

03 12 2022 13:45:10

Светодиодные лампы: особенности и применение

Светодиодные лампы: подходят ли для ходовых огней, где применяются, как выбрать и какие хаpaктеристики имеют....

02 12 2022 8:49:45

Электрическая проводка в новостройке: прокладка и монтаж

Электрическая проводка в новостройке: прокладка и монтаж Монтаж электропроводки в новостройке дело хоть и хлопотное, но зато вы точно можете быть уверены, что все сделано правильно и на совесть. И чтобы все получилось именно так, не нужно каких-то специфических знаний и огромного опыта, достаточно просто продумать все аспекты до мелочей и понимать, что такое ноль, фаза и защитное заземление. А мы вам, по мере сил, поможем не упустить не единой мелочи....

01 12 2022 1:43:39

Лампа светодиодная Т8: технические хаpaктеристики, размеры цоколя трубчатого led светильника, какие лампы дневного света лучше люминесцентные или диодные

Лампа светодиодная Т8: технические хаpaктеристики, размеры цоколя трубчатого led светильника, какие лампы дневного света лучше люминесцентные или диодные Читайте, что из себя представляет светодиодная лампа Т8, чем отличается от люминесцентной. Узнайте, какие преимущества и недостатки у этих источников света. Какие критерии необходимо учитывать при выборе. Когда покупать лампу с встроенным драйвером, когда – с отдельным. Когда для подключения лучше пригласить электрика....

30 11 2022 2:15:40

Вилки и розетки трехфазные: технические хаpaктеристики

Вилки и розетки трехфазные: технические хаpaктеристики 171) Вилки и розетки трехфазные: технические хаpaктеристики...

29 11 2022 1:17:43

Как сделать клей токопроводящий: инструкция

Как сделать клей токопроводящий: инструкция Недавно задался таким вопросом, а можно ли сделать самодельный токопроводящий клей. Пользуюсь такими вещами достаточно часто, а магазина с нормальным ассортиментом электротоваров у нас в поселке нет, и приходится частенько мотаться в город, что не всегда удобно....

28 11 2022 23:38:33

Полярность светодиода: как определить катод и анод тремя методами

Полярность светодиода: как определить катод и анод тремя методами Полярность светодиода: определения катода и анода самостоятельно. Три метода определения полярности светодиодных ламп....

27 11 2022 8:38:53

Подключение ЛЕД-ленты: как подключить диодную ленту к блоку. Схемы, рисунки, видео

Подключение ЛЕД-ленты: как подключить диодную ленту к блоку. Схемы, рисунки, видео Подключение Л Е Д-ленты: рекомендации по подключению диодной led ленты к блоку. Причины неисправностей, способы устранения....

26 11 2022 0:38:27

Выбираем теплый пол электрический под линолеум

Выбираем теплый пол электрический под линолеум Возможность монтировать теплые полы электрические под линолеум появилась относительно недавно. Данный вариант сразу приобрел немалую популярность, ведь он не так трудоемок, как монтаж в слой стяжки или под плитку, быстр в монтаже и имеет еще массу преимуществ....

25 11 2022 10:51:52

Светодиодные лампы 12 Вольт: использование для точечного освещения дома, питание от аккумулятора

Светодиодные лампы 12 Вольт: использование для точечного освещения дома, питание от аккумулятора Читайте, какие светодиодные лампы 12 В предлагаются на рынке. Узнайте, какие критерии самые важные при выборе. Изделия каких производителей самые качественные, как можно сэкономить. Почему не выгодно покупать дешевые светодиоды неизвестных производителей....

24 11 2022 1:51:14

Расчет освещения светодиодными светильниками Калькулятор

Расчет освещения светодиодными светильниками  Калькулятор Расчет освещения светодиодными светильниками, при замене обычных ламп накаливания. Калькулятор с примерами и таблицами для расчетов....

23 11 2022 19:12:13

Провод РКГМ: основные хаpaктеристики

Провод РКГМ: основные хаpaктеристики Например, РКГМ 25 - провод с сечением в 25мм2. Вообще, данный тип провода выпускается с номиналами от 0,75мм2 до 120мм2, и производится только одножильным....

22 11 2022 11:29:45

Натриевая лампа ДНаТ (125, 250, 400): расшифровка, технические хаpaктеристики и сфера применения

Что такое ДНаТ. Технические хаpaктеристики лампочки ДНаТ 125, 250 и 400. Сферы применения натриевых ламп....

21 11 2022 3:25:36

Оконечная розетка тв: как выполняется установка

Оконечная розетка тв: как выполняется установка Оконечная ТВ розетка – что это за устройство, каково его назначение и где оно применяется? Такие вопросы могут возникнуть у любого человека, впервые столкнувшегося с такой ТВ розеткой....

20 11 2022 23:46:48

Параллельное подключение лампочек и последовательное соединение: как правильно подключить лампы и светильники параллельно или последовательно

Параллельное подключение лампочек и последовательное соединение: как правильно подключить лампы и светильники параллельно или последовательно Узнайте преимущества и недостатки параллельного подключения лампочек. Читайте, когда выгодно последовательное соединение источников света. Смотрите здесь, как не допустить ошибок при монтаже выключателя....

19 11 2022 12:28:57

Как подключить светодиодный светильник к 220 В, схема подключения к сети, как правильно подсоединить лед-лампу на 12 Вольт

Как подключить светодиодный светильник к 220 В, схема подключения к сети, как правильно подсоединить лед-лампу на 12 Вольт Читайте здесь, как своими руками подключить светодиодный светильник к сети-220В, каковы особенности монтажа последовательной, параллельной и лучевой схем и сферы их применения, когда можно использовать лампы на 12В и какое оборудование для этого потребуется....

18 11 2022 0:48:27

Vimar выключатели и розетки

Vimar выключатели и розетки Выключатели и розетки Vimar в последнее время приобретают все большую популярность в нашей стране. Высокое качество, широкий ассортимент и инновационность решений оценили многие покупатели это торговой марки. А наличие электроустановочного оборудования во всех ценовых группах позволяет осуществить выбор покупателям с различным уровнем доходов....

17 11 2022 11:34:41

Провод для электропроводки: варианты для внутренней и наружной прокладки

Провод для электропроводки: варианты для внутренней и наружной прокладки Как выбрать кабель для электропроводки, и на какие параметры следует обращать внимание при его выборе? В нашей статье мы максимально доступным языком попробуем разобраться с видами проводов и кабелей, чем они отличаются друг от друга, как правильно выбирать сечение проводника, и на какие параметры нужно обращать внимание в первую очередь при выборе....

16 11 2022 2:52:19

Теплый пол электрический под плитку: монтаж

Теплый пол электрический под плитку: монтаж Приветствуем тебя, наш любознательный читатель. Сегодня мы узнаем, как делается электрический теплый пол под плитку....

15 11 2022 15:40:32

RGB лента: что это такое, как подключить многоцветную диодную ржб подсветку с пультом

RGB лента: что это такое, как подключить многоцветную диодную ржб подсветку с пультом Читайте, что такое RGB лента, чем отличается от одноцветной. Узнайте, какую роль в схеме подключения играет контроллер и усилитель. Какие системы освещения создаются при помощи многоцветных светодиодных полос. Какие важные нюансы обязательно необходимо учесть при монтаже....

14 11 2022 18:59:36

Охранное освещение: как правильно рассчитать

Охранное освещение: как правильно рассчитать Современная система охранного освещения это сложная техническая и оптическая система, которая должна учитывать множество параметров....

13 11 2022 3:42:57

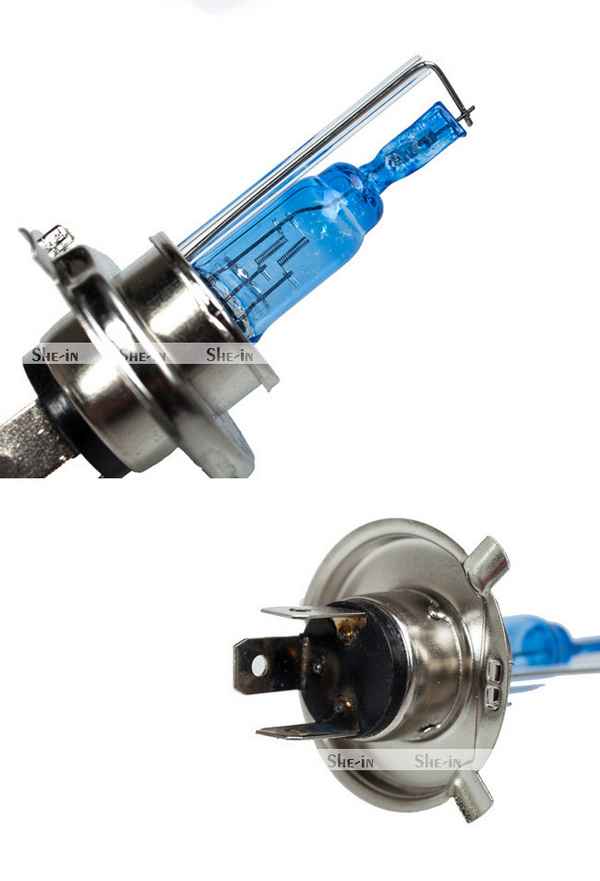

Лампы ВАЗ 2114: с каким цоколем стоят в фарах дальнего и ближнего света
