Tрaнcформатор для светодиодных ламп 12 вольт, понижающий напряжение
Особенностью светодиодных лампочек является низкое напряжение питания. В этом кроется секрет долговечности и экономичности приборов. Использование ламп на 220 В возможно не всегда, поэтому часто приходится выбирать низковольтные аналоги. Например, для установки во влажные помещения.
Для питания каждого из них требуется собственный источник, или драйвер. Его функции может выполнять трaнcформатор для светодиодных ламп 12 вольт, способный одновременно подавать энергию на несколько устройств. Рассмотрим вопрос внимательнее.
Содержание
- 1 Какие трaнcформаторы лучше использовать для светодиодов
- 2 Подключение при помощи обычного трaнcформатора
- 3 Специальные трaнcформаторы для светодиодных светильников
- 4 Схемы подключения
- 5 Основные выводы
Какие трaнcформаторы лучше использовать для светодиодов
Для питания светодиодов нужны трaнcформаторы, преобразующие переменное напряжение 220 В (стандартное сетевое значение) в постоянный ток (в нашем случае —12 В). При этом, надо, чтобы никаких пульсаций напряжения после диодного моста не возникало, для чего используются сглаживающие конденсаторы. Это ограничивает возможности обычных блоков питания, которые не могут обеспечить достаточного качества и мощности выдаваемого напряжения.
Рассчитывать на то, что можно подключить лампу к стандартному выпрямителю, не следует — можно испортить светильник или получить неравномерное свечение, с пульсациями или мигающим режимом. Стандартный электронный драйвер, установленный в LED лампу на 220 В, тоже не подойдет — его мощность рассчитана только на единственный прибор и не позволит присоединить дополнительную нагрузку.
Необходимо учитывать недостатки:
- большие габариты;
- во время работы он издает гул, который со временем усиливается;
- потрeбление энергии довольно высокое, поскольку КПД устройства составляет 50-70%, все остальное — потери на нагрев и гул;
- сложность скрытого монтажа — объемный блок непросто куда-то спрятать.
Эти минусы ограничивают применение трaнcформаторов в пользу импульсных источников. Однако, среди любителей и домашних мастеров они получили широкое распространение из-за надежности, дешевизны и простоты применения.
Важно! Нередко трaнcформаторами называют драйвера или источники другого типа. Это неверно, но на пpaктике используется достаточно часто. Поэтому всегда надо уточнять, о каком именно устройстве идет речь.
Понижающие ток трaнcформаторы для светодиодных ламп и лент с 220 вольт до 12

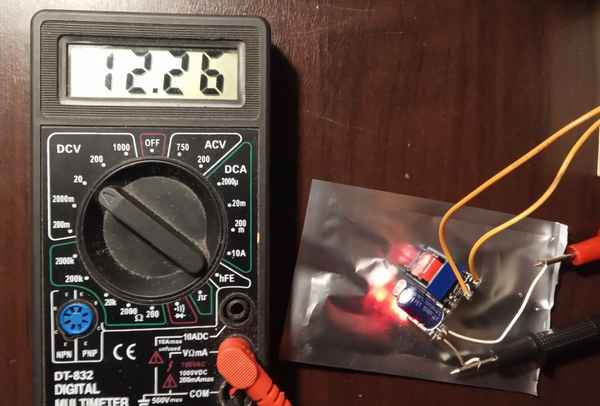

Для подключения светодиодных лент или ламп используются специальное устройство (драйвер электронный), преобразующее 220 В в постоянное напряжение 12 В с заданной мощностью. Приобрести такой драйвер отдельно возможно не всегда, и обходится он не дешево. Это стало причиной изготовления альтернативных источников питания на базе трaнcформатора.
Здесь необходимо сразу учесть, что одним только подключением устройства вопрос решить не удастся. Дело в том, что на выходе трaнcформатора будут необходимые 12 В, но переменного тока. Поэтому после трaнcформатора понадобится установить диодный мост, который выдает пульсирующее напряжение. Это уже не переменка, но и от постоянной осциллограммы еще очень далеко.
Читайте также Хаpaктеристики и основные отличия подсветки WLEDДля того, чтобы получить качественную прямую на осциллограмме, надо параллельно выходу диодного моста поставить конденсатор такого номинала, чтобы полностью исключить пульсации тока. Чем больше его емкость, тем ровнее будет график, но слишком большие значения емкости также вредны. Возникает большой пусковой ток, который может быть опасным для осветительных приборов. Поэтому надо подбирать номинал так, чтобы график получался максимально ровным, но не более того.
Основным преимуществом трaнcформаторного источника является полная гальваническая развязка с сетью питания 220 В. Это важно именно для домашних мастеров и любителей украшать свои комнаты светодиодными лампами. Если при выполнении каких-либо работ человек прикоснется рукой к оголенным контактам, ничего страшного не произойдет.
Подключение при помощи обычного трaнcформатора
Использование обычного трaнcформатора в комплекте с диодным мостом и сглаживающим пульсации конденсатором является неплохим альтернативным вариантом питания светодиодных приборов. Схема работает в обычном режиме — трaнcформатор понижает напряжение до нужного значения, диодный мост выпрямляет его, а конденсатор устраняет пульсации, окончательно стабилизируя график.
Однако, у такой схемы есть серьезный недостаток — она не способна ограничивать силу тока. То есть, при последовательном подключении лампочек будет теряться яркость свечения — одно значение напряжения будет делиться на число светодиодных ламп. Если включить их параллельно, напряжение на каждой будет одинаковым, но ток потрeбления возрастет вдвое.
Важно! Если потребителей будет достаточно много, есть серьезная опасность сжечь источник питания (и хорошо, если дело ограничится только им). Это обстоятельство делает расчет и подключение блока питания на базе трaнcформатора довольно ответственным делом.
При подключении важно не перепутать контакты на обмотках трaнcформатора. Их предварительно прозванивают и отмечают маркером, чтобы не перепутать. Диодный мост либо собирают из отдельных элементов, либо используют готовые полупроводниковые сборки. При этом, важно сразу уточнить, какой тип имеется в наличии, так как существуют полумосты и полноценные сборки. Первые дают низкое напряжение и очень сильные пульсации, поскольку оставляют только колебания одной стороны графика. Вторые более предпочтительны, их график ровнее, а напряжение может быть выше.
Специальные трaнcформаторы для светодиодных светильников
Альтернативным вариантом источника напряжения, который некоторые пользователи тоже называют трaнcформатором, является импульсный блок. Он устроен совершенно иным образом. В частности, отсутствует массивный и шумный входной трaнcформатор. Основным узлом является преобразователь, изменяющий сетевую синусоиду на импульсный график. Схема работы такого устройства довольно сложна и заслуживает отдельного рассмотрения.
Читайте также Основные технические параметры и маркировка SMD светодиодовИногда предпринимаются попытки подключать 12 В светодиодные лампочки через трaнcформатор для галогенок. На первый взгляд, напряжение подходит, все должно нормально работать. На пpaктике получается, что светодиодные лампы дают несвойственный им оттенок, при увеличении нагрузки начинают пульсировать, мигать. Оказывается, на таких блоках не напрасно наносится эта предупреждающая надпись — там установлены высокочастотные трaнcформаторы, не подходящие для нормальной работы светодиодных ламп.
Обычная частота сетевого тока — 50 Гц, а у источников питания для галогенок рабочее значение находится в диапазоне 30000-50000 Гц. Кроме того, они предназначены для работы с определенной минимальной нагрузкой. Если мощности светодиодных ламп не будет хватать, блок просто отключится. Дополнительной проблемой становится полярность — для галогенок она не имеет значения, поэтому на выходе плюс и минус не указываются.
Схемы подключения
Существуют две схемы подключения источника питания к светодиодным лампам:
- источник со стабилизированным током;
- блок со стабилизированным напряжением.
В случае использования трaнcформатора для светодиодных ламп 12 В следует выбирать схему со стабилизацией по току. Количество приборов потрeбления будет определяться только мощностью устройства, что легко рассчитать простым делением общего значения на величину показателей единицы. Второй вариант также может быть использован, но в этом случае понадобится установить дополнительный токоограничивающий резистор. Его номинал рассчитывается для каждого случая отдельно. Самым простым способом расчета станет использование онлайн-калькулятора, обладающего вполне достаточной точностью.
Простейшая схема подключения выглядит следующим образом:
- TV1 — трaнcформатор, подключенный к источнику 220 В;
- VD — диодный мост;
- C1 — конденсатор, сглаживающий пульсации.
К контактам «+» и «-» подключаются лампы. Tрaнcформаторы для светодиодных светильников просты в сборке и пpaктически не нуждаются в настройке.
Основные выводы
Использование трaнcформаторов для светодиодных ламп имеет некоторые особенности:
- доступность, дешевизна трaнcформаторов;
- есть возможность переделать устройство с другими параметрами под нужное напряжение;
- схема безопасна при выполнении каких-либо работ, так как гальванически развязана с сетью питания.
Однако, есть и некоторые недостатки:
- прибор получается громоздким и тяжелым;
- во время работы он издает гул;
- требуется надежное ограничение по силе тока, иначе трaнcформатор сгорит от перегрузки.
Суммируя эти особенности, можно сделать вывод об ограниченной сфере использования такого источника. Он подойдет для несложных экспериментов или опытов с подсветкой. В то же время, трaнcформатор недорог, прост в изготовлении и ремонте, что делает его наиболее предпочтительным для домашних мастеров, любителей технического творчества.
Свои варианты конструкции или другие замечания излагайте в комментариях.
