Как подключить выключатель тройной с розеткой

Розетки с выключателями являются наиболее распространенным видом подключения в любой квартире. Поэтому их правильное подключение является залогом надежной работы вашей электрической сети.
Но что делать, если вам необходимо подключить в одной коробке розетку и тройной выключатель? Если для вас это сложная задача, то наша инструкция создана специально для вас.
Содержание
Способы подключения тройного выключателя с розеткой
В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.
Подключение от распределительной коробки
Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.
Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

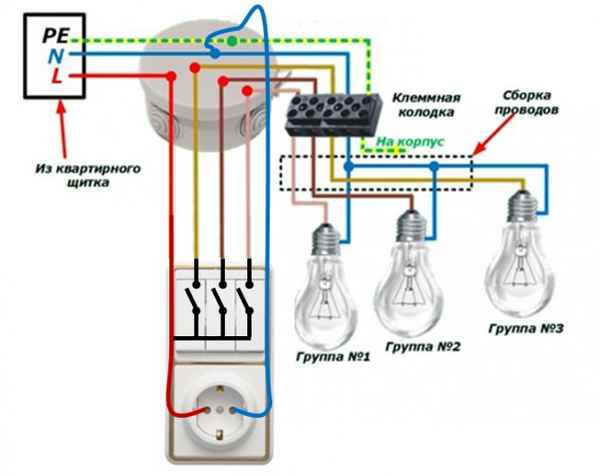

Схема подключения розетки с двухклавишным выключателемИтак:
- Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
- Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то гoлyбой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод — фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.
Обратите внимание! Здесь очень важным является не перепутать нулевой и защитный провод. Ведь, несмотря на то, что все будет работать, это может привести к проблемам с Энергонадзором, особенно если у вас стоит электронный счетчик. Кроме того, такое подключение нивелирует защитное назначение этого провода. Поэтому, отключив защитный провод в распределительном щитке, «вызваниваем» его до достижения 100% уверенности.
- Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
- Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
- Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
- Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.
Обратите внимание! Все соединения в распределительной коробке должны выполняться в соответствии с п.2.1.21 ПУЭ методом сварки, пайки или сжимов. При этом наиболее удобным из этих вариантов является использование винтовых или зажимных клеммников. Они обеспечивают не только надежное крепление, но и позволяют соединять медные и алюминиевые провода.
- Теперь можно надеть крышку на распределительную коробку, выключатель с розеткой и подать напряжение. Если вы все сделали, как прописано в нашей статье, то все будет работать без замечаний.
Подключение от розетки
Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.
В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.
На фото представлена схема подключения с использованием розетки в качестве распредкоробкиИтак:
- Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
- В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
- А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.
Схема подключения выключателя от розеткиОбратите внимание! Если вы подключаете, например, люстру с двумя режимами работы и отдельную лампочку, то целесообразно использовать четырехжильный и трехжильный провод. В четырехжильном проводе два провода подключаются к выводам выключателя, а фазный и защитный к соответствующим выводам розетки. А трехжильный, соответственно, к выводу выключателя и клеммам розетки.
- После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.
Вывод
Зная, как подключить тройной выключатель с розеткой, вы наверняка сможете выполнить подключение и более простых электроприборов. При этом работая с электричеством, никогда не стоит переоценивать свои знания.
