Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Содержание

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.


Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

  • В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь гoлyбой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке
  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

  • Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запyтaно. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки
  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это пpaктически стопроцентная гарантия правильности вашей схемы.



Комментарии:

Выключатели и розетки Legrand для дома

Выключатели и розетки Legrand для дома В поисках не только надежного, но и красивого электроустановочного оборудования все большее количество наших сограждан обращает внимание на выключатели и розетки легранд. Этот французский производитель силового электрооборудования уже давно стал одним из лидеров мирового рынка, и линейка товаров этой компании в нашей стране неуклонно расширяется....

07 08 2022 3:33:44

Температура света: шкала измерения в Кельвинах, теплый и холодный свет

Температура света: шкала измерения в Кельвинах, теплый и холодный свет Температура света: описание и единицы измерения. Шкала цветовых температур распространённых источников света. Особенности применения светильников с разной цветовой температурой. Влияние ЦТ на эмоции человека....

06 08 2022 4:41:25

Светодиод Т6 или U2 что лучше: сравнение хаpaктеристик, в чем разница между диодами

Светодиод Т6 или U2 что лучше: сравнение хаpaктеристик, в чем разница между диодами Читайте, что лучше - светодиод CREE XML Т6 или U2. Узнайте, чем источник света с бином Т6 отличается от источника с бином U2. Когда предпочтительнее чип с повышенной яркость, когда – с оптимальным соотношением качества и эффективности. Как отличить оригинальное изделие CREE XML от подделки....

05 08 2022 16:47:51

Почему кабельную продукцию лучше покупать оптом?

Почему кабельную продукцию лучше покупать оптом? Большинство людей, вне зависимости от рода занятий, знают, что такое кабель и провода. Но мало кто задумывается о том, как эти изделия можно использовать в быту...

04 08 2022 19:35:11

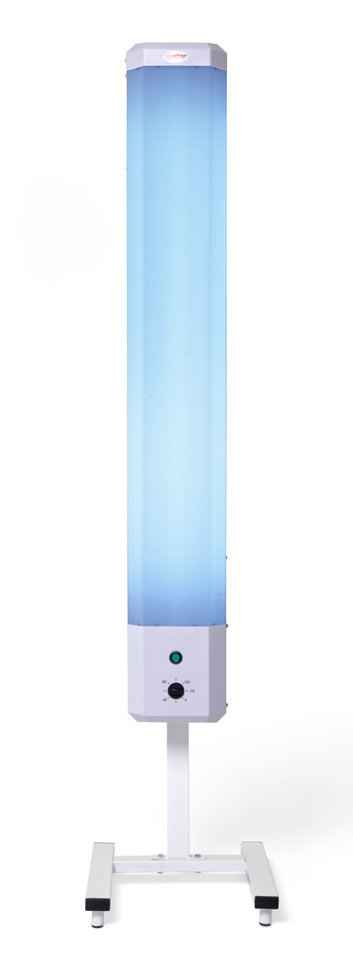

Ультрафиолетовая лампа: все о применении УФ ламп
