LED подсветка компьютера или рабочего прострaнcтва около него вошла в моду сравнительно недавно, но успела завоевать популярность у большинства пользователей. Чаще всего используется светодиодная лента, с помощью которой можно оформить различные поверхности или участки. Ее можно подключить непосредственно к компьютеру, обойдясь без громоздкого блока питания.

Подсоединение выполняется разными способами, которые выбираются в зависимости от типа компьютера — системный блок, ноутбук или другие варианты конструкции. ПроцеДypa простая, но без точного знания, как подключить светодиодную ленту к компьютеру, браться за нее не следует. Тем более, что разновидностей подобных светильников много, и все они обладают собственной спецификой и требованиями.

Содержание

1 Для чего нужна подсветка околокомпьютерного прострaнcтва

1.1 Особенности строения и принцип работы такой подсветки

2 Необходимые материалы и инструменты

3 Схема подключения обычной ленты

4 Схема подключения RGB ленты

5 Подключение к сети

5.1 Через блок питания

5.2 Без блока питания

5.3 Через USB

6 Основные выводы

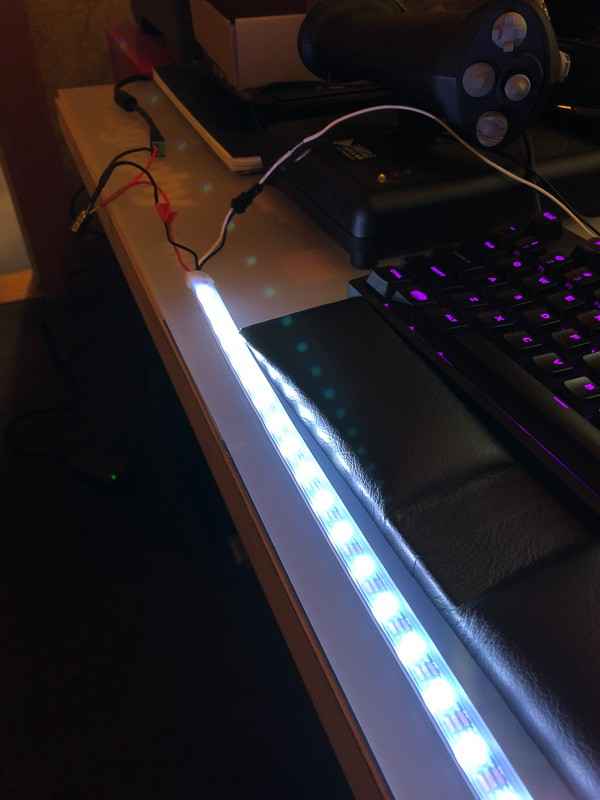

Для чего нужна подсветка околокомпьютерного прострaнcтва

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

украшение прострaнcтва;

оформление участка помещения, определение границ условного «кабинета»;

освещение внутреннего прострaнcтва системного блока;

подсветка монитора, снижающая резкость перехода от освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаются в декоративном и фоновом оформлении границ монитора, снижении контраста между ярким экраном и черным окружающим прострaнcтвом. Достоинства светодиодного оформления:

снижение нагрузки на органы зрения;

упрощается ориентация в темном помещении;

создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

яркое, выразительное свечение;

долговечность;

малое потрeбление электроэнергии;

гибкое основание;

простота монтажа;

возможность регулировать длину.

Светодиодные ленты питаются от источника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место и нуждается в подключении к сети 220 В. Удачным решением становится использовать в качестве источника блок питания компьютера, который среди прочих значений выдает 12 В. Остается только правильно подключить светильник. Для этого необходимо подобрать нужный вид ленты, руководствуясь следующими критериями:

плотность установки элементов;

одно- или многоцветный режим свечения;

длина;

уровень защиты.

Интересно! В продаже имеются ленты длиной 5 м. На одном метре могут находиться 30, 60 или 120 светодиодов. Поскольку работа предстоит в помещении, уровень защиты существенной роли не играет, допускается использование лент класса 20IP.

Необходимые материалы и инструменты

Для того, чтобы подключить светодиодную ленту к блоку питания от компьютера, потребуются:

моно- или полихроматическая лента;

паяльник;

припой и флюс;

ножницы;

соединительные провода;

бокорезы или кусачки;

острый нож для снятия изоляции.

Иногда для подключения диодных лент используют специальные коннекторы. Они удобны, позволяют обойтись без пайки. Однако, если предполагается присоединение светильника к компьютеру, паяльник понадобится в любом случае, поэтому приобретать коннекторы необязательно.

Если планируется использовать многоцветную ленту, то в комплект к ней потребуется контроллер. Без него подключить светильник к компьютеру не удастся — будет гореть либо только один цвет, либо сразу все. После того, как все компоненты будут собраны, останется только подключить ленту одним из подходящих способов.

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

к блоку питания посредством одного из molex разъемов;

через USB

к материнской плате компьютера.

Читайте также  Особенности, производители и советы по выбору блока питания для светодиодного светильника

Для подключения к системному блоку подойдут все три варианта, а для ноутбука годится только второй способ.

Одним из наиболее простых способов подключить ленту к компьютеру является использование разъема molex. Он имеет 4 контакта — желтый, два черных и красный. Схема распиновки:

желтый — +12 В;

черный — земля;

черный — земля;

красный — +5 В.

Проще всего подключить ленту, используя желтый и один из черных проводов. Красный и второй черный можно отрезать или изолировать. Необходимо выполнить следующие действия:

отключить компьютер;

отрезать нужные провода от колодки;

зачистить концы и припаять к ним либо контакты ленты (это удобно, если подсвечивается изнутри системный блок), либо удлинительные провода от подсветки;

сразу надо вставить кусочки термоусадочной трубки, чтобы после изолировать места спайки.

Важно! Здесь главное — соблюдать полярность, не перепутать контакты. На ленте обычно отмечены «+» и «-». Если соединение будет сделано неправильно, ничего страшного с подсветкой не произойдет, но всю работу придется переделать. Иногда для подключения используют штатные разъемы, к которым припаивают контакты светодиодной ленты. Это удобно, позволяет быстро отсоединить светодиодное оформление и потом снова подключить его за несколько секунд.

Необходимо учесть, что лента будет светиться в постоянном режиме. Если надо ее отключать, придется установить выключатель. Некоторые пользователи устанавливают диммер, позволяющий настроить яркость по своему вкусу.

О других вариантах подключения будет рассказано ниже. Они используются либо при необходимости подключить ленту к разъему USB, либо для полихроматического оформления компьютера.

Схема подключения RGB ленты

Многоцветные ленты невозможно подключить без управляющего устройства — контроллера. Он обеспечивает подачу питания к разным цветам и организует переходы из одного оттенка в другой. Подключать многоцветную подсветку напрямую бессмысленно, так как возможности ленты не будут использованы в должной степени. Контроллер получает питание 12 В на входе, а на выходе раздает требуемые номиналы по трем линиям — красной, зеленой и синей. Поэтому на вход надо подключить желтый и черный провод от разъема molex (два крайних, внимательно следим за полярностью), а выход подключаем к соответствующим контактам подсветки. Сам контроллер обычно прикручивают в свободный лоток для установки жесткого диска.

Помимо этого, есть возможность подключить ленту непосредственно к материнской плате. Обычно используются специальные виды, снабженные штекерами для подключения в соответствующее гнездо материнки. Некоторые производители, такие как GIGABYTE и прочие, выпускают специальное ПО для управления многоцветными лентами. Разработана технология RGB Fusion, позволяющая получить массу эффектов и режимов работы светодиодов. Подобные устройства и программы активно используют любители моддинга, украшающие системные блоки. Для украшения внешних предметов эти светильники не используются, что несколько ограничивает распространение методики.

Подключение к сети

Подключение светильников к компьютеру — это, по сути, использование его блока питания. Обычно остается несколько свободных разъемов, которые можно использовать для присоединения подсветки. При этом, есть и другие варианты подключения, от штатного применения драйвера, до включения в гнездо USB. Все они отличаются типом источника питания, поскольку сам светильник требует только штатного подключения. Рассмотрим эти способы внимательнее:

Через блок питания

Присоединение светодиодных лент к стандартной сети 220 В требует использования специального блока питания, или драйвера. Он обеспечивает стабильную подачу 12 В (иногда 24 В) постоянного тока, необходимую для работы светодиодов. Техника подключения никакой сложности не представляет — драйвер включается в сеть 220 В, а светильник — к соответствующим контактам на выходе.

Читайте также  Как подобрать и установить светодиодный драйвер своими руками

Большинство подобных устройств можно использовать без пайки, с помощью специальных коннекторов. Они вполне надежны, но со временем покрываются пленкой окислов. Контакт ослабляется, свечение ленты становится тусклым, мерцающим. Поэтому большинство пользователей предпочитает пайку, при которой никаких временных изменений не происходит. Единственным недостатком является необходимость обладать навыкам работы с паяльником, иметь инструменты и соответствующие материалы.

Внимание! Важным моментом является выбор подходящего драйвера. Если его параметры не соответствуют потребностям подсветки, возможен выход из строя либо светодиодов, либо самого преобразователя. Надо обеспечить соответствие мощности, потрeбляемого тока и прочих хаpaктеристик обоих компонентов, тогда вся система будет работать в номинальном режиме.

Без блока питания

Существуют светодиодные ленты, для которых не требуется блок питания. Однако, просто включать их в розетку нельзя. Они нуждаются постоянном токе, для чего на специальном сетевом проводе установлен небольшой выпрямитель. Если его не использовать, свечение будет мерцающим с частотой 50 герц. Не все люди способны это заметить, но для некоторых мерцание весьма отрицательно воздействует на нервную систему. Наиболее чувствительные люди рискуют получить эпилептический припадок. Поэтому использовать подобные конструкции следует только в связке со штатным сетевым проводом и преобразователем.

Отличие высоковольтных лент от обычных состоит в том, что минимальным отрезком будет 50 см (а чаще — 1 м). В среднем, светодиоды потрeбляют напряжение 3,7 В. Если в обычных светильниках параллельно соединены сборки по 3 элемента, потрeбляющие в сумме 12 В, то в таких конструкциях каждый минимальный отрезок имеет 60 элементов (220 : 3,7 ≈ 60). Как и в обычных образцах, резать такую ленту можно только в специальных участках, отмеченных на основе поперечными линиями и значком «ножницы».

Резку надо производить только после отключения от сети, внимательно следить за состоянием контактов на срезе — они могут быть прижаты друг к другу, что вызовет короткое замыкание. Свободный конец необходимо изолировать, чтобы никто не случайно не получил удар током, ли не случилось замыкание.

Через USB

Порт USB располагает четырьмя контактами — два для передачи данных, а другие два — с напряжением 5 В. Для обычной ленты этого недостаточно, поскольку отрезок из трех светодиодов потрeбляет 12 В. Кроме того, сила тока порта USB не превышает 500 мА. Для светодиодной ленты обычного типа этого слишком мало. Однако, существуют специальные светильники, рассчитанные на подключение к гнездам USB. Их можно приобрести в интернет-магазинах типа Алиэкспресс или подобных. При этом, обычную светодиодную ленту также можно подключить к порту USB, если использовать повышающий преобразователь 5-12 В. Порядок действий:

приобрести или собрать его своими руками;

затем подключить его вход к гнезду USB, используя контакты 1 («+») и 4 (земля). В стандартных штекерах USB 2.0 это крайние провода слева и справа.

соблюдая полярность, присоединить выход преобразователя к контактам светодиодной ленты.

Для отключения светодиодной конструкции можно установить выключатель (если его нет), или просто вынимать штекер из гнезда USB. Используя преобразователь, можно подключить также ленту RGB, только прежде надо присоединить контроллер.

Основные выводы

Подключить светодиодную ленту к компьютеру можно несколькими способами:

к блоку питания;

к гнезду USB;

используя специальный разъем материнской платы.

Самым распространенным способом является первый. Присоединение через USB требует использования специальной светодиодной конструкции или преобразователя 5-12 В, что значительно осложняет задачу. Поэтому запитка от гнезда USB используется только для подсветки ноутбуков. Третий вариант возможен не всегда, поскольку не все платы поддерживают подобное присоединение. Свои способы, как можно подключить светодиодную ленту к компьютеру, излагайте в комментариях.
