Как сделать четырёхскатную крышу для беседки своими руками: чертежи, фото, видео > отзывы, цены, где купить
Лучшее. Экономное. Доступное


Как сделать четырёхскатную крышу для беседки своими руками: чертежи, фото, видео

Как сделать четырёхскатную крышу для беседки своими руками: чертежи, фото, видео

Здравствуйте. По моему мнению, нагляднее всего процесс того, как возводится четырехскатная крыша для беседки показан в видео, которое будет прикреплено чуть ниже.

Я бы порекомендовал вам сначала изучить данный вопрос именно в видеоформате, а уже после приступать к чтению текста, просмотру чертежей и фотографий.

Строительство крыши в данном видео начинает рассматриваться со 2 минуты. Для понимания картины всего происходящего есть смысл посмотреть его полностью, благо видео недолгое — 11 минут.

Содержание

Какой тип четырёхскатной крыши устроит вашу беседку

Самые популярные конструкторские решения — шатровое и вальмовое.

Шатровой вариант распространен среди квадратных беседок. Она представляет из себя четыре треугольных ската, которые сходятся сверху в одной точке без образования конька. Также подобная конструкция применяется для шестигранных и восьмигранных построек. Увеличивается только количество стропил, а сам принцип такой же.

Шатровая

Среди прямоугольных беседок принято использовать вальмовый тип. Выполняется с торцов в форме 2 треугольных скатов и 2 скатов трапециевидной формы. Ключевое отличие между двумя видами — наличие прогона про центру крыши. В шатровом варианте всё крепится к одной точке.

Вальмовая

Осознав то, какой тип подходит вам, необходимо приступать к процессу ее возведения.

Возведение четырёхскатной шатровой крыши

Исходим из того, что основание у беседки уже готово — фундамент надежно залит, а опopные столбы выставлены по уровню. В данном материале предлагается более эстетичный вариант шатровой крыши, нежели в классическом строительстве. По центру будет сделана небольшая башенка, которая подчеркнет уникальность сооружения (в строительстве её называют «тор»).

В первую очередь необходимо сделать по центру беседки деревянный квадрат, к которому в дальнейшем будут крепиться стропила. Данное основание устанавливается на опopные столбы, которые затем убираются.

Установка в центре конструкции деревянного квадрата

После фиксирования данного квадрата с помощью креплений для балок устанавливаем стропила. На рисунке ниже представлены стропила из бруса 150 на 50.

Крепление стропил на тор

После установки всех стропил рекомендуется возводить небольшую крышу на основание второго яруса. Она добавит эстетичности, а сооружение приобретет форму башенки. На рисунке ниже представлен процесс её установки. Она просто ставится сверху и крепится на саморезы.

Установка верхней башенки

Далее, опopные столбы для деревянного квадрата вытаскиваются, а вся крыша обшивается фанерой. Получается интересное дизайнерское решение, производящее положительный эффект.

Вид снаружи
Вид изнутри

Необходимо грамотно рассчитывать пазы для стропил и углы наклона, после чего «намертво» их скрепить. Для вальмой крыши оптимальным углом наклона можно считать 30 градусов. Подобную крышу использует Тарас Ходорчук в своём строительстве беседки из бруса.

Возведение четырёхскатной вальмовой крыши

Весь процесс разделяется на несколько этапов. Он более сложный и дорогой по сравнению с шатровым вариантом, но вполне реализуемый. Для понимания терминологии используйте рисунок, на котором представлена схема с основными понятиями.

Терминология вальмовой конструкции
  1. Верхняя обвязка усиливается досками (внахлест).
  2. Вдоль беседки (с длинной стороны) крепится стягивающая балка. Для этого используются металлические уголки.
  3. На затяжки устанавливаются две метровые стойки.
  4. Для улучшения баланса ставятся временные подкосы, они позволяют зафиксировать вертикально направленные стойки.
  5. Верхушки стоек соединяются с коньковым прогоном (самая высокая часть кровли).
  6. Фиксируются рядовые стропильные ноги с шагом 1 метр (крепятся на гвозди).
  7. Диагональные стропила крепятся так, чтобы они продолжали коньковый прогон, то есть с его торцевой стороны.
  8. Нарожники крепятся сначала к диагональным стропилам, затем к верхней обвязке с шагом порядка 65 см.
  9. Стелется гидроизоляция и укладывается кровля.

Расчёт строительного материала

Количество материала прямо пропорционально размеру беседки — чем она больше, тем больше его необходимо. Я предлагаю вам изучить примерное количество строительных ресурсов, которые понадобились для строительства деревянной беседки 3 на 3 метра. Она довольна стандартна и типична для большинства дачных построек.

Расположение стропил на крыше

Прошу обратить внимание, в прошлом блоке информации возведения шатровой крыши была рассмотрена беседка 4 на 4, то есть количество материала для неё ушло больше приведенных ниже значений.

Брус 100 на 100 используется только для создания основы, к верхней части сооружения он имеет лишь косвенное отношение.

  • Основание — 5 брусьев (3 метра) ;
  • Опopные столбы — 4 бруса (2.3 метра) ;
  • Вход и усиление жесткости — 5 брусьев (1 метр).

Брус 100 на 50 уже явно используется для возведения верхней части беседки.

  • Стропила — 8 брусьев (2 метра) ;
  • Крестовина — 2 бруса (4.3 метра) ;
  • Верхняя обвязка, перила — 7 брусьев (3 метра) ;
  • Перила — 2 бруса (1 метр).

Помимо основной конструкции, необходим еще ряд материалов: вагонка, доска пoлoвая и дюймовка, рейки, кровля, краска, цемент, кирпич, гвозди, саморезы, пропитка. В зависимости от региона и страны, цены могут принципиально различаться, поэтому прикинуть какую-то среднюю стоимость затруднительно.

Куб леса стоит в среднем 7500 рублей. Исходя из этих цифр из этого можно делать выводы.

Чертежи с размерами

Вероятнее всего, предложенные чертежи не подойдут конкретно под запланированную вами беседку. Однако, они могут дать общее представление о том, как должен выглядеть тот или иной вариант.

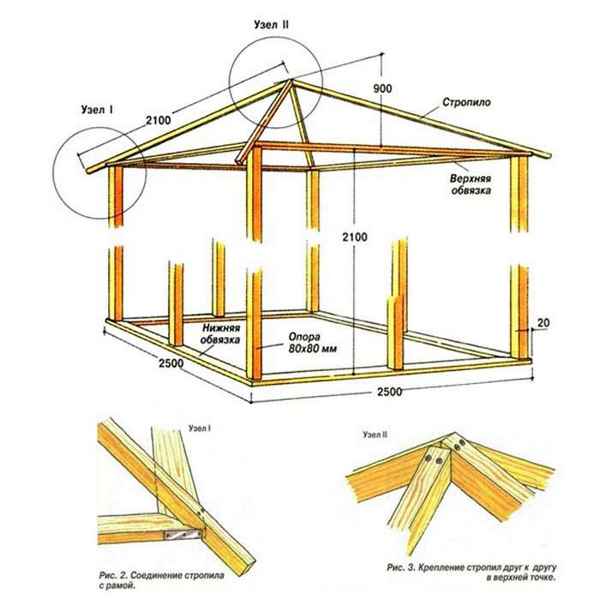

Чертеж четырехскатной крыши
Шатровая (с размерами)
Разрез вальмовой беседки с размерами

Все изображения увеличиваются, то есть на них можно нажимать и открывать полные версии данных фотографий или чертежей. Если на картинке не видны размеры, то постарайтесь максимально ее приблизить, интуитивно можно догадаться каких цифры там должны быть.
