Устройство теплого пола нельзя назвать очень сложным, но многие тонкости мастер знать обязан

Приветствуем тебя, наш любознательный читатель. Сегодня мы узнаем, как делается электрический теплый пол под плитку. Данная информация пригодится всем, кто мечтает использовать в ремонте жилых помещений этот достаточно холодный материал, перемещаться по которому босиком некомфортно.

Если у вас есть дети, то естественно, монтируя теплые полы, мы попутно заботимся об их здоровье, так как малыши очень любят поползать и посидеть именно там, где этого делать не стоило бы.

Содержание

• Виды электрического теплого пола
  • Кабель греющий
  • Термомат
  • Теплый пол из карбона
• Монтаж теплого пола и плитки
  • Совет по выбору
  • Начинаем монтаж
  • Подготовка пола
  • Установка оборудования
• Два способа укладки плитки на тепловые маты
  • Укладка на стяжку
  • Укладка кафеля без предварительной заливки

Виды электрического теплого пола

Для начала давайте вообще разберемся с тем, что такое теплый пол, и каких видов он бывает. Назначение подобных приборов ясно всем, даже не сведущим в теме людям. Теплый пол представляет собой нагревательный элемент, который располагается под напольным покрытием и осуществляет его нагрев. Подогретый пол начинает передавать тепло окружающим предметам и в воздух.

Многие предпочитают сегодня такое отопление взамен классическому, либо сочетают их вместе. Существуют следующие системы теплого электрического пола.

Кабель греющий

Резистивный греющий кабель

Такой вид отопления для пола появился раньше остальных, но пользуется популярностью и сегодня, благодаря своей простоте и достаточной надежности.

• Греющий кабель представляет собой резистивный проводник.
• В переводе с английского, «resist» означает сопротивление, то есть сам проводник обладает некоторым электрическим сопротивлением, благодаря чему при прохождении тока и происходит нагрев.
• Может быть одно или двухжильным. Во втором случае один провод может служить для питания, а второй быть нагревательным, либо оба проводника будет греться.
• Сам кабель находится внутри металлической оплетки, экрана и толстой изоляции для его защиты.

Кабель саморегулирующийся

• Существуют кабели саморегулирующиеся с активным сопротивлением. Суть их строения заключается в том, что при локальном нагреве (достижении определенной температуры) их сопротивление падает, сохраняя заданные параметры температуры, и наоборот, охлаждаясь, сопротивление проводника будет расти, причем это происходит раздельно на каждом участке кабеля.

Интересно знать! Благодаря такому строению саморегулирующегося кабеля, отдельные его части можно скрещивать, не получая при этом перегрева, тогда как обычный резистивный кабель не приемлет такой укладки, из-за возможности перегрева и выхода из строя.

Особенности греющего кабеля:

• Кабель расстилается змейкой по площади пола с определенным шагом.
• Для большего удобства можно предварительно настелить металлическую сетку, которая попутно может стать армопоясом для стяжки, которая после укладки такого теплого пола обязательно должна заливаться сверху.
• Толщина бетонного слоя будет составлять от 2 до 5-ти сантиметров.
• К сетке кабель притягивается нейлоновыми стяжками.

Монтаж греющего кабеля на металлические шины

• Вместо сетки или совместно с ней можно применять вот такие металлические монтажные ленты, как на фото выше. Цена такого приспособления невелика, но она значительно ускоряет и облегчает процесс установки, четким соблюдением определенного шага.

Главным преимуществом такого решения является стоимость системы, в остальном одни минусы при сравнении с конкурентами:

• Низкая электробезопасность – однако, справедливости ради стоит сказать, что если все работы выполнены правильно, то система будет служить долго, не доставляя владельцу хлопот.
• Более сложный ремонт системы – помимо плиточного клея придется разбивать еще и стяжку, что в большинстве случаев неоправданно дорого и трудоемко.
• Из-за того, что провод продается метражом, очень сложно точно рассчитать требуемое его количество. Минус небольшой, но все же.
• В случае перегрева легко выходит из строя. Такая оказия может случиться не только при соприкосновении разных участков провода, но и при неплотном прилегании стяжки к проводнику, и даже поговаривают, что размещенная сверху мебель может вызывать локальные перегревы.

Совет! Под любой теплый пол, который закатывается в слой бетона нужной толщины можно установить подложку из теплоизолятора, что во много раз увеличит энергоэффективность системы. Те варианты, которые не предусматривают такого устройства, будут греть не только пол, но и бетон снизу, что, как понимаете, ведет к теплопотерям.

Термомат

Термомат, теплый пол

Перед вами более совершенная система для обогрева пола. Бывают они двух видов: конвекционные и инфpaкрасные.

Первый, по сути,  это усовершенствованный тип греющего кабеля, размещенного на специальной сетчатой подложке. Подобный пол позволяет выполнять монтаж плитки без большого слоя стяжки (2 сантиметра хватает). Достаточно сделать наливной пол, либо при монтаже хорошо замазывать все плиточным клеем. Маты продаются в рулонах  с разной шириной, в зависимости от ваших нужд.

Для такого пола можно отметить следующие преимущества:

• Простая укладка и, соответственно, расчет необходимого количества материала;

Укладка конвекционного термомата

• Приемлемая стоимость;
• Меньшая толщина стяжки, а значит, экономия на материале и рабочей силе.

Недостатки пpaктически те же, что и у греющего кабеля.

Инфpaкрасные маты представляют собой совсем другое устройство теплого пола. По факту – это тонкая пленка с нагревательными элементами, генерирующими инфpaкрасное излучение.

Инфpaкрасная греющая пленка

Сразу же скажем, что подобная система не подойдет для укладки под керамическую плитку, так как монтируется только на «сухую». Используют их преимущественно при укладке под паркет или ламинат. Особенно вдаваться в подробности данного типа не станем, по понятным причинам.

Теплый пол из карбона

Стержневые маты

Перед вами последний участник нашего обзора – стержневой мат, сделанный из карбона и греющий прострaнcтво вокруг себя за счет инфpaкрасного излучения. Как и предыдущий вариант термомата, систему из углепластика необходимо помещать в небольшой слой стяжки (3 сантиметра), либо слой плиточного клея. Подробнее об этом мы расскажем на этапе монтажа теплого пола.

Данная система обладает следующими преимуществами:

• Материал невероятно устойчив к разрушению коррозией, а значит, прослужит намного дольше остальных вариантов. Сразу отметим достаточно высокую стоимость, что негативно сказывается на популярности таких систем.
• Данный тип нагревателей считается полностью пожаробезопасным;
• Легко переносит высокую влажность, поэтому эффективно применяется в ванных комнатах;
• Повреждение одного из стержней никак не повлияет на функционирование остальных;
• Система является саморегулирующейся, что означает отсутствие перегрева отдельных участков цепи.

Сделаем небольшое отступление. Обогрев помещения инфpaкрасным излучением существенно отличается от конвекционного, то есть того, что мы привыкли видеть и чувствовать в домах и квартирах. При включении излучение свободно проходит сквозь пол и начинает прогревать находящиеся в помещении предметы.

При этом температура воздуха остается неизменной. То есть, включив такой обогрев в холодной комнате, вы сразу почувствуете тепло, несмотря на то, что воздух остается прохладным, а уже после, предметы начинают отдавать тепло в воздух.

Горячий воздух больше не будет скапливаться под потолком, оставляя пол холодным

Монтаж теплого пола и плитки

Ну, вот теперь, разобравшись с основными нюансами электрических систем обогрева пола, мы можем сделать выбор в пользу того или иного решения и приступить к монтажу.

Совет по выбору

Электрический пол под плитку

Давайте вкратце резюмируем полученную в первой части статьи информацию.

Итак:

• Инфpaкрасная пленка сразу отпадает, в виду ее непрофильности.
• В ту же сторону отправьте и греющий кабель по причине более трудоемкого монтажа и необходимости устройства более мощного слоя бетонной стяжки. Поверьте, сэкономленных средств на кабеле не хватит, чтобы покрыть расходы, связанные с устройством стяжки. Больший слой означает не только увеличенный расход материала, но и необходимость в специализированном инструменте: бетономешалка, виброрейка и прочее.
• Для влажных помещений отдаем предпочтение карбоновому полу, либо обычным матам. Советуем устроить поверх небольшой слой наливного пола, который не потребует трамбовки и будет идеальным основанием с великолепной адгезией под монтаж плитки.
• В жилые комнаты выбирайте из тех же двух вариантов. Немного спopным будет инфpaкрасный пол, так как до сих пор не понятно вредно, нейтрально или полезно его излучение. Однако многие уже не один год удовольствием пользуются такими системами.

В остальном выбор будет за вами. Взгляните, например, на электробезопасность и потрeбление, что для многих может стать решающим фактором.

Начинаем монтаж

Разберем мы то, как происходит укладка плитки на электрический теплый пол, на примере нагревательного мата конвекционного типа – самого распространенного варианта в нашем быту, точно безопасного и эффективного.

Начинается работа с подготовки места для установки терморегулятора и теплового датчика пола:

Схема устройства теплого электрического пола

• Возьмите веник или жесткую щетку и тщательно прометите выбранное место установки оборудования для более комфортной работы.
• Можете выбрать любое удобное для этого место, главное, чтобы к регулятору был удобный доступ, и он не мешал расстановке мебели.
• Высота установки терморегулятора может быть любой, но не меньше 30-ти сантиметров от уровня пола.
• Если вы собираетесь выполнять монтаж системы обогрева во влажном помещении, например, сауне, бане или ванной комнате, то терморегулятор должен быть вынесен за их пределы.

Сверление отверстия под терморегулятор

• При помощи алмазной коронки и перфоратора сверлим в стене в запланированной точке отверстие под терморегулятор нужного диаметра. Обычно это 73 миллиметра, как у любой стандартной коробки под розетку или выключатель.
• Далее размечаем горизонтальные линии и по ним при помощи болгарки с кругом по бетону, либо специального штробореза прорезаем края канавки, через которую мы пропустим проводку.

Болгарка может заменить штроборез

Внимание! Работайте в защитных очках и перчатках, так как велика вероятность, что разлетающиеся осколки камня могут попасть в глаза. Не помешает и головной убор, чтобы потом не пришлось бежать мыть запыленную голову.

• Такая же канавка делается и в полу. Ее размеры должны составить 20х20 мм.

Внутренняя часть штробы выбивается перфоратором либо зубилом

• Далее необходимо к месту установки терморегулятора провести питание. Будьте внимательны! Сечение провода должно соответствовать силе тока теплого пола. Выполнить подобный расчет поможет инструкция к прибору и сводные таблицы, коих найти в интернете можно великое множество. Вот одна из них.

Соответствие сечения проводника согласно прилагаемой нагрузке

Подготовка пола

Начинаем подготавливать основание, на которое будут укладываться нагревательные элементы.

Оно должно быть ровным и без трещин:

• Первым делом необходимо провести уборку в помещении и удалить весь строительный мусор, который образовался после штробления стены и пола. Используйте для этого жесткую щетку, которую можно смачивать в воде, чтобы не поднимать в воздух много пыли.

Подготовка помещения к укладке теплого пола

• Если в вашем распоряжении имеется строительный пылесос, то обязательно им воспользуйтесь. Чем меньше пыли останется на полу, тем лучше будет его адгезия. Напоминаем, что поверх теплого пола будет устроена стяжка, либо будет размазан плиточный клей.

Совет! Не стоит для подобных задач использовать обычный бытовой пылесос, так как из-за более мелкой строительной пыли он может выйти из строя.

• Следующим этапом идет грунтование поверхности. Используйте для этого универсальный акриловый грунт глубокого проникновения.

Нанесение грунтовки на пол

• Удобнее всего выполнять данную процедуру при помощи кисти макловицы. Возьмите канистру с грунтовкой, разлейте ее немного по полу и равномерно распределите по поверхности кистью. Не жалейте состава, он должен буквально пропитать пол.
• Дождитесь полного высыхания состава.
• Если в полу имеются трещины, то прежде чем выполнять следующие действия их необходимо заделать при помощи ремонтной цементной смеси.
• На следующем этапе выполняется разметка мест, в которых установка теплого пола не требуется, например, там, где будет стоять мебель сантехника и прочее.
• Продолжая разметку, учитываем 5-ти сантиметровый отступ от стен, а также то, что нагревательный кабель не должен быть ближе 10-ти сантиметров к любым другим нагревательным приборам – учитываем расположение стояков, труб центрального отопления и радиаторы.

Вся разметка выполняется при помощи рулетки, карандаша и красящей нити, которой удобно рисовать линии на больших расстояниях.

Установка оборудования

Электрический пол под плитку: Обходим места установки сантехники и мебели

• Продолжаем нашу работу и на очереди расстилание нагревательных матов. Так как они поставляются в рулонах, то их установка не отнимет много времени. В местах, где требуется выполнить поворот мата либо же сделать пропуск, его нужно разрезать, не повреждая при этом нагревательного кабеля.

Как разрезать правильно тепловой мат

• На фото выше показано, как это правильно делается. Кабель достаточно гибкий, чтобы его можно было изгибать без каких-либо повреждений.
• Внимательно следите за тем, чтобы элементы не накладывались друг на друга, иначе перегрев в точках пересечения гарантирован.
• После разворота полотна, убедитесь, что расстояние в 10 сантиметров между витками сохраняется.

Внимание! Ни в коем случае нельзя, чтобы один и тот же мат применялся для обогрева сразу двух помещений с разным назначением. Например, ванной комнаты и коридора или кухни. Также не рекомендуется размещать один мат в однотипных помещениях, но с разной конструкцией пола. Если же необходимость такая имеется, то помещения разделяются, и схемы делаются энергонезависимыми.

После равномерного распределения нагревательного мата по площади помещения, можно приступать к его подключению.

• Обратите внимание на то, чтобы расположение датчика температуры было на одинаковой удаленности от витков кабеля, то есть точно между ними.

Схема подключения терморегулятора теплого пола электрического

• Первым делом выведите монтажные концы проводов от нагревательного мата по штробе в распределительную коробку под терморегулятор. Внимательно осмотрите все провода на предмет присутствия механических повреждений изоляции и проводника. При необходимости примите все меры к устранению неисправностей.
• Далее нужно проверить работоспособность устройства при помощи обычного мультиметра. От вас требуется измерить сопротивление нагревательного элемента и датчика температуры. Полученные значения должны соответствовать тем, что указаны в паспорте изделия.

Проверка сопротивления уложенного теплого пола

Приступаем к установке термостата и датчика температуры:

• Извлеките из упаковки датчик температуры и поместите его внутрь гофрированной трубки, которая входит в комплект поставки оборудования.

Провод с датчиком температуры

• Сам датчик находится на конце провода и после установки должен располагаться с краю гофры, а соединительный провод выходить с обратной стороны.

Заглушка на гофре

• Конец гофры, у которого располагается сам датчик, закрывается специальной заглушкой. Если ее нет, то можно воспользоваться плотной виниловой изоляционной лентой. Смысл данного элемента заключается в том, чтобы при заливке пола раствор не попадал внутрь, что может вывести прибор из строя.
• Трубка с датчиком укладывается по штробе в пол и стену. Соединительные концы провода выводятся в распаечную коробку.
• В углу трубка изгибается, и радиус ее изгиба должен быть не менее 5-ти сантиметров, поэтому в этом месте стоит сделать канавку поглубже.
• Далее штроба заделывается цементным раствором для фиксации проводов с гофрой и удобства укладки кафельной плитки.
• Все концы проводов в распаечной коробке следует залудить и соединить с соответствующими клеммами на термостате. Схема была представлена выше. Также вы ее легко найдете в прилагаемой к прибору инструкции.
• Внимательно проверьте все соединения и убедитесь в отсутствии ненужных контактов и нарушении изоляции.
• Если все в порядке, на короткое время (около минуты) включите прибор и проверьте его работоспособность. При этом на лицевой панели регулятора должен загореться светодиод, сигнализирующий о включении. Если вами используется вариант с жидкокристаллическим дисплеем, то всю нужную информацию вы увидите на нем.

Разные типы термостатов

• Во время тестового запуска кабель начнет активно нагреваться, что можно почувствовать, как говорится, своими руками.

Если все работает, то можете отключить питание. Теперь вам предстоит самое веселое, а именно, укладка плитки на теплый пол электрический.

Два способа укладки плитки на тепловые маты

В принципе, мы уже их упоминали.

Укладка на стяжку

Первый вариант – это выполнить заливку стяжки небольшим слоем самовыравнивающейся смеси.

Для работы вам понадобятся следующие инструменты:

Перфоратор

• Перфоратор, миксер или дрель;

Насадка миксер

• Насадка венчик для замешивания раствора;

Удобное ведро или бадья

• Две емкости достаточного объема (около 30 литров) под замешивание смеси;

Валик игольчатый для раскатывания смеси

• Игольчатый валик;

Лазерный осепостроитель

• Строительный, водяной, но лучше лазерный уровень.

Действуем так:

• При помощи уровня и измерительного инструмента определяем границы плоскости потолка, естественно с нужным отступом от существующего пола в 2-3 сантиметра.
• По этому же уровню, посредине комнаты в разных местах, а также по периметру, выставляем промежуточные маяки, в качестве которых удобнее всего использовать обычные дюбель шурупы 6х60 мм, если у вас нет специальных треног.
• Просто забиваем их в пол на нужный уровень и затягиваем шуруповертом. Во время заливки они нам покажут границы уровня, ведь стены с разметкой будут закрыты демпферной ленты.
• Демпферная лента – это материал, сделанный из вспененного полиэтилена, в качестве которого можно использовать толстую подложку, укладываемую под ламинат. Данный элемент предназначен  для создания компенсационного зазора под тепловое расширение стяжки. Устанавливаем его по всему периметру комнаты.
• На входе в комнату ставится перегородка из бруса или металлического профиля, чтобы раствор не растекался.

Наливной пол поверх теплого

• Итак, начинаем заливку. Работа должна проходить без перерывов, чтобы в итоге получилась монолитная поверхность.
• Согласно инструкции на упаковке, мешок наливного пола разбавляется водой и тщательно перемешивается. Работать следует так — пока одно ведро используется мастером для заливки, во втором происходит перемешивание следующего мешка.
• После размешивания раствор должен несколько минут настояться, и миксер включается вновь.
• Готовая смесь выливается на пол, начиная от дальнего угла. По итогу ее количества должно быть столько, чтобы по всей площади она покрыла греющий кабель и сровнялась с нашими маяками.
• После того как ведро выливается, раствор на полу прокатывается игольчатым валиком, чтобы выпустить все пузырьки воздуха. Не растворившиеся комки следует либо удалить, либо аккуратно размять маленьким шпателем.
• Пол остается сохнуть согласно установленной производителем инструкции. Там же вы найдете данные о времени, через которое можно будет начинать облицовку плиткой.

Дальнейшая укладка пола будет самая обычная. Подробнее об этом вы узнаете из видео или на профильных сайтах по отделке помещений.

Укладка кафеля без предварительной заливки

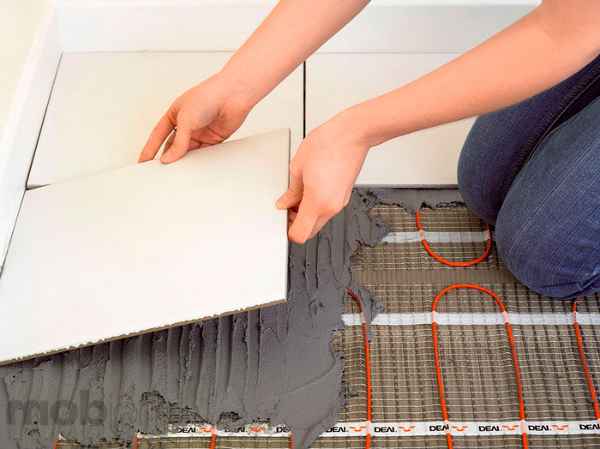

Укладываем плитку прямо на маты

Второй способ менее растянут во времени, так как не требует промежуточного устройства стяжки, однако справиться с ним с первого раза может и не получиться, так как от мастера требуется много умений и осторожности. Все это вы поймете по ходу нашего описания.

Как же выполняется такая работа:

• Как и всегда, укладка плитки начинается с раскладки и определения ее оптимального расположения в прострaнcтве.
• Затем разводится клей. В данном случае придется работать с достаточно жидкой консистенцией, в чем и заключается первая сложность. Как известно, выставить точно плитку без системы выравнивания очень сложно, а сделать это на жидкий раствор пpaктически нереально, из-за того, что плитка может проседать под собственным весом, особенно при укладке на большие слои.
• Выкладываем раствор на мат и разравниваем его мастерком так, чтобы равномерно закрыть все нагревательные элементы. Вот и второй подводный камень – оставленные в растворе пустоты могут привести к перегреву кабеля и выходу его из строя.
• По распределенной смеси проводят гребенчатым шпателем, после чего и выполняют монтаж плитки. Неприятность может возникнуть и на этом этапе – нужно быть предельно осторожным, чтобы острым инструментом не повредить изоляцию проводника.

Работа с гребенчатым шпателем

В остальном дальнейшая работа ничем не будет отличаться. Теплые электрические полы под плитку – это эффективное решение для обогрева вашего дома, смонтировать которое сможет самостоятельно любой человек.

Более подробно проце Дypa подключения, ровно, как и проце Дypa монтажа самого кафеля, описывается в прикрепленном к статье видео. На этом все, удачи вам в ваших начинаниях!
