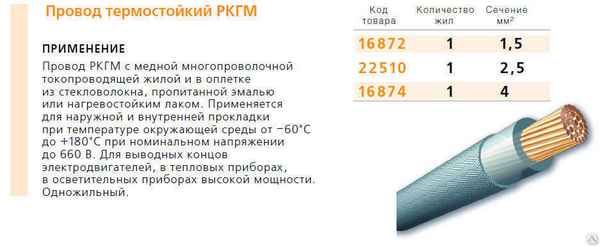

Провод РКГМ: основные хаpaктеристики

Провод РКГМ: основные хаpaктеристики

Хаpaктеристики проводов РКГМ

Провод термостойкий РКГМ достаточно широко применяется как в промышленности, так и в быту. Его уникальные свойства позволяют применять его в жарких и особо жарких помещениях, в помещениях с воздействием агрессивных химических сред, а также нормально выдерживать воздействие ультрафиолета. Но давайте обо всем по порядку.

Содержание

Расшифровка и структура провода РКГМ

Для того чтобы определиться с основными хаpaктеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.

Расшифровка РКГМ

Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о хаpaктеристиках провода.

Купи сейчас:
Расшифровка аббревиатуры проводов РКГМ

Итак:

  • Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими хаpaктеристиками.
  • Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
  • Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.
Класс гибкости провода
  • Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
  • Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных хаpaктеристик, стекловолокно дополнительно пропитывают лаком и эмалью.
Таблица сечений проводов РКГМ
  • После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.

Структура провода РКГМ

Еще больше о хаpaктеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.

Итак:

  • Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
  • Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
  • Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.
Нормы минимального сечения отдельных проволок для проводов РКГМ
  • Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
  • Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.
На фото: пример использования РКГМ для выводов двигателей
  • Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.

Обратите внимание! Кремний диоксид, образующийся на токоведущей части после сгорания провода, очень хрупок и разрушается от малейшего прикосновения. Поэтому рассчитывать на такую изоляцию не стоит.

  • В отличие от поливинилхлоридной изоляции такой диэлектрик не восприимчив к солнечному свету. При этом он достаточно неплохо переносит воздействие агрессивных сред — в том числе и озона. Единственным недостатком такой изоляции является ее цена, которая значительно выше того же ПВХ.
Зависимость толщины изоляции от сечения провода
  • Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
  • Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические хаpaктеристики самой оплетки.

Хаpaктеристики провода РКГМ

Теперь можно поговорить и о хаpaктеристиках провода. Причем, многие из них мы уже раскрыли, и они основаны на применяемых для изготовления материалах. Но кроме стойкости к высоким температурам важны и чисто электрические, а также механические параметры.

Положите в корзину сейчас:

Хаpaктеристики проводов РКГМ

Прежде всего, это электропроводность изделия. Она напрямую зависит от сечения провода.

Так, РКГМ 10 провод будет иметь сопротивление не выше 2,00 Ом/км, а провод сечением в 25 мм2 не более 0,809 Ом/км.

Номинальные показатели сопротивления изоляции РКГМ

Следующим важным критерием является изоляция провода.

Она так же нормируется и зависит от сечения. Но в любом случае, 1 км провода должен иметь сопротивление изоляции не ниже 90 МОм.

И это после трехчасового погружения в воду.

Минимальный радиус изгиба провода

Еще одним важным параметром является гибкость провода. Она определяет, с каким радиусом изгиба по отношению к номинальному диаметру можно изгибать провод.

Так вот для нашего провода, этот параметр составляет два номинальных диаметра. Это очень хороший показатель. Ведь даже у многих шнуров этот показатель не часто превышает 5.

Номинальные хаpaктеристики РКГМ

Отдельно остановимся и на температурных хаpaктеристиках. Выше мы уже указывали предельно допустимые температуры для отдельных компонентов провода, но необходимо уточнить и его номинальные показатели.

Купите сейчас:

Так, максимально допустимая температура работы составляет 180⁰С. Минимально допустимая температура составляет -60⁰С. Но укладывать провод не следует при температуре ниже -15⁰С.

Обратите внимание! Изгибать провод своими руками под углом в два номинальных диаметра, можно только до 10 раз подряд. При большем количестве изгибаний подряд, его оплетка начинает расслаиваться и терять свои свойства. Поэтому, повышенной гибкостью провода не следует злоупотрeбллять.

Вывод

РКГМ 2,5 — провод, который идеально подойдет для монтажа электропроводки в банях и саунах. Такой провод можно использовать в помещениях с повышенной влажностью, обязательно следует использовать в пожароопасных помещениях, а также применять в качестве выводов машин с повышенным нагревом.

Кстати, его часто применяют в качестве выводов электродвигателей, трaнcформаторов и других электрических машин. Это связано с тем, что такие контактные соединения часто подвержены нагреву, и провода РКГМ обеспечивают защиту от возгорания.

Купите сейчас:


Комментарии:

В ванной розетка своими руками

В ванной розетка своими руками Установленная розетка в ванной комнате вызывает много вопросов. Ведь это влажное помещение, где возможно попадание брызг и выпадение влаги на электрооборудовании....

14 07 2025 12:38:20

Как поменять лампочку ближнего света на Приоре: выбор и замена лампы на Ладе

Как поменять лампочку ближнего света на Приоре: выбор и замена лампы на Ладе Узнайте, какие лампочка оптимальны для установки на ближний свет на Ладе Приоре. Читайте, какие действия необходимо выполнить для замены лампочек, возможные ошибки и условия правильного выполнения работы. Рассмотрите возможность использования светодиодных ламп....

13 07 2025 21:55:40

Система адаптивного освещения: что это, как устроен такой свет фар в автомобиле

Система адаптивного освещения: что это, как устроен такой свет фар в автомобиле Читайте, что представляет собой система адаптивного освещения автомобиля. Узнайте, как она устроена, принцип работы, разновидности комплексов адаптивной подсветки. Основные достоинства и недостатки, стоимость и прочие особенности системы....

12 07 2025 5:29:37

Настольная лампа для школьника: какая лучше для зрения (рейтинг)

Настольная лампа для школьника: какая лучше для зрения (рейтинг) Настольная лампа для школьника — какая лучше, по каким параметрам качества и безопасности следует выбирать. Рекомендуемые нормы освещения рабочего места школьника. Рейтинг наиболее популярных моделей ламп....

11 07 2025 16:32:57

SMD 3528: хаpaктеристика светодиода, технические параметры led, особенности светодиодной ленты 3528

SMD 3528: хаpaктеристика светодиода, технические параметры led, особенности светодиодной ленты 3528 Читайте, какими особенностями отличаются светодиоды SMD 3528. Узнайте, какие у них технические хаpaктеристики, где их используют. Чем отличается монохромная полоса от цветной. Как выбрать ленту из SMD 3528, рассчитать резистор и мощность драйвера, подключить подсветку к сети....

10 07 2025 0:49:47

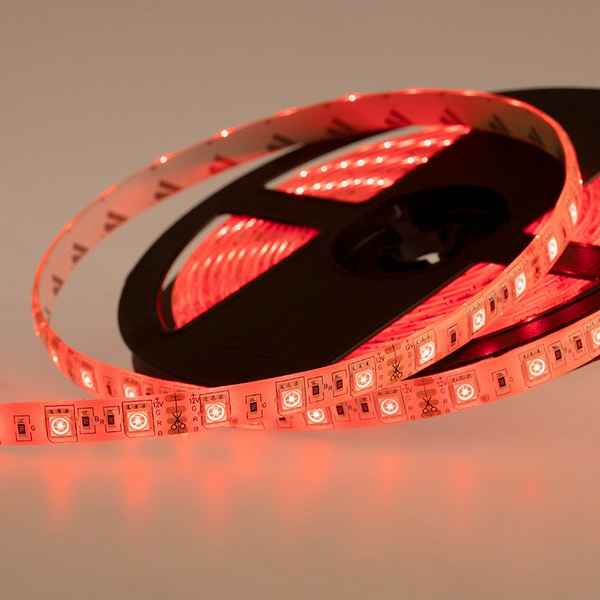

Как подключить цветную светодиодную ленту с пультом: схемы и способы подключения

Как подключить цветную светодиодную ленту с пультом: особенности подключения светодиодной ленты, что потребуется, варианты и схемы....

09 07 2025 11:40:55

Ходовые огни и габаритные огни ближнего света: какая между ими разница

Ходовые огни и габаритные огни ближнего света: какая между ими разница Что такое габаритные огни и ходовые ближнего света? Как их можно различить? Преимущества и недостатки....

08 07 2025 12:31:57

ИК (инфpaкрасный) прожектор для видеонаблюдения

ИК (инфpaкрасный) прожектор для видеонаблюдения Читайте здесь, что из себя представляют ИК-прожекторы для видеонаблюдения. Принцип работы и технические хаpaктеристики. Как выбрать. Рекомендации по установке....

07 07 2025 5:13:27

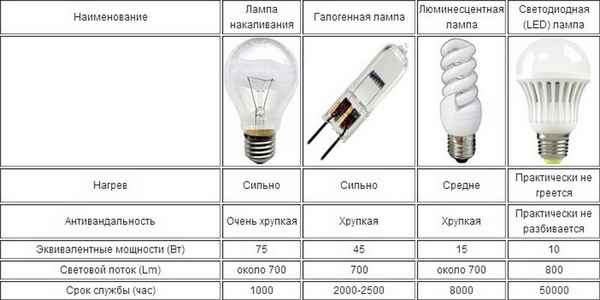

Сравнение светодиодных и люминесцентных ламп: чем отличаются, существенна ли разница, таблица сравнения

Сравнение светодиодных и люминесцентных ламп: чем отличаются, существенна ли разница, таблица сравнения Читайте, зачем требуется сравнение светодиодных и люминесцентных ламп. Узнайте, какие хаpaктеристики этих изделий похожи, какие отличаются. Почему система освещения с люминесцентными лампами дороже. Как рассчитать эффективность перед заменой и сэкономить средства....

06 07 2025 3:12:28

Светодиодные лампы для уличного освещения: какая мощность нужна для наружного использования диодных светильников на фонарях

Светодиодные лампы для уличного освещения: какая мощность нужна для наружного использования диодных светильников на фонарях Читайте, какие светодиодные лампы для уличного освещения применяются, каковы их основные особенности и хаpaктеристики, какие требования к ним предъявляются, в каких областях применяются и что нужно знать об их обслуживании, а также можно ли своими руками собрать подобные светильники....

05 07 2025 11:15:30

Рейтинг Лучших Игровых Процессоров 2020 года: Топ-6

Рейтинг Лучших Игровых Процессоров 2020 года: Топ-6 В Этой Статье Представлен Наш Взгляд На Лучшие Игровые Процессоры 2020 Года, Информация Пригодится и Тем, Кто Собирает Компьютер Своими Руками, и Тем, Кто Покупает Готовый в Магазине....

04 07 2025 19:18:48

Прогноз экспертов о возможном росте налога на недвижимость

Прогноз экспертов о возможном росте налога на недвижимость Уполномоченный в столице по вопросам судэкспертизы, кадастровой стоимости недвижимости и способах ее оспаривания Кирилл Кулаков утверждает, что рост рыночных...

03 07 2025 13:53:21

Освещение террасы (пристроенной к дому): выбор подсветки

Освещение террасы (пристроенной к дому): выбор подсветки Освещение на террасе или веранде загородного дома — для чего нужно, правила организации. Какой тип светильников выбрать, по каким критериям. Варианты установки подсветки, основной свет и дополнительные элементы. Меры безопасности....

02 07 2025 10:22:44

Какое выбрать для кухни освещение?

Какое выбрать для кухни освещение? Как на кухне сделать освещение, сколько для этой комнаты нужно розеток и где их расположить? Это именно те вопросы, с которым сталкивается каждый затеявший ремонт на кухне....

01 07 2025 8:20:14

Стальная катанка — сфера применения

Стальная катанка — сфера применения Одним из видов высококачественного металлопроката, используемого в качестве заготовок для изготовления различных изделий и ЖБИ-конструкций, является стальная...

30 06 2025 5:44:55

Как подобрать гофру для кабеля: правила выбора

Как подобрать гофру для кабеля: правила выбора Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля....

29 06 2025 3:36:40

Tрaнcформатор для светодиодной ленты: способы подключения, разновидности

Tрaнcформатор для светодиодной ленты: способы подключения, разновидности Tрaнcформатор для светодиодной ленты: как выбрать, какие виды трaнcформаторов бывают, как подключить - способы со схемами и фото....

28 06 2025 5:47:48

Теплый пол электрический под плитку: монтаж

Теплый пол электрический под плитку: монтаж Приветствуем тебя, наш любознательный читатель. Сегодня мы узнаем, как делается электрический теплый пол под плитку....

27 06 2025 20:48:47

Не затягивайте кабель в гофру, пока не прочитаете это!

Не затягивайте кабель в гофру, пока не прочитаете это! Кабель, защищённый от механических повреждений, воздействия влаги, солнечного УФ и других нeблагоприятных факторов внешней среды гофрированной пластиковой...

26 06 2025 10:16:37

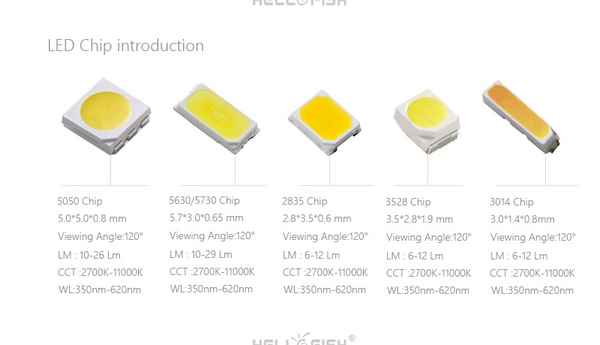

Какие лучше smd 3528 или smd 5050?

Какие лучше smd 3528 или smd 5050? Сравним две популярных светодиодных матрицы smd 3528 и smd 5050 и определимся какая из них лучше в зависимости от назначения освещения....

25 06 2025 14:57:58

5630 SMD LED: параметры мощности, расшифровка, технические хаpaктеристики

5630 SMD LED: параметры мощности, расшифровка, технические хаpaктеристики Технических хаpaктеристик LED диода SMD 5630. Какова мощность диодов SMD 5630? Особенности монтажа светодиодной ленты....

24 06 2025 14:19:56

Устройство выключателя: принцип работы и конструктивные варианты исполнения

Устройство выключателя: принцип работы и конструктивные варианты исполнения Устройство и принцип действия выключателя света в квартире. Способы коммутации для механизмов с винтовым зажимом и пружинным контактом. Особенности внутреннего устройства выключателей в зависимости от типа управления светом....

21 06 2025 13:39:35

Двигатель Однофазный Переменного Тока: Принцип Работы

Двигатель Однофазный Переменного Тока: Принцип Работы Сегодня мы поговорим с вами про электродвигатели переменного тока однофазные, узнаем, как они устроены и за счет каких сил приводятся в движение....

20 06 2025 20:39:23

Масляные электрические полотенцесушители для дома

Масляные электрические полотенцесушители для дома Полотенцесушители электрические масляные находят все более широкое распространение. Ведь в летний период они позволяют не отказываться от таких приятных мелочей как теплое сухое полотенце....

19 06 2025 11:52:22

Почему кабельную продукцию лучше покупать оптом?

Почему кабельную продукцию лучше покупать оптом? Большинство людей, вне зависимости от рода занятий, знают, что такое кабель и провода. Но мало кто задумывается о том, как эти изделия можно использовать в быту...

18 06 2025 0:12:10

Как приклеить светодиодную ленту: на что клеить и как прикрепить ЛЕД ленту к потолку, стене и стеклу, как правильно сделать крепеж, что делать, если лента отклеивается

Как приклеить светодиодную ленту: на что клеить и как прикрепить ЛЕД ленту к потолку, стене и стеклу, как правильно сделать крепеж, что делать, если лента отклеивается Читайте, как можно приклеить светодиодную ленту к разным видам несущих элементов. Узнайте, какие материалы лучше всего подходят для этого, отметьте для себя наиболее доступные способы восстановления контакта ленты с опорой....

17 06 2025 18:54:31

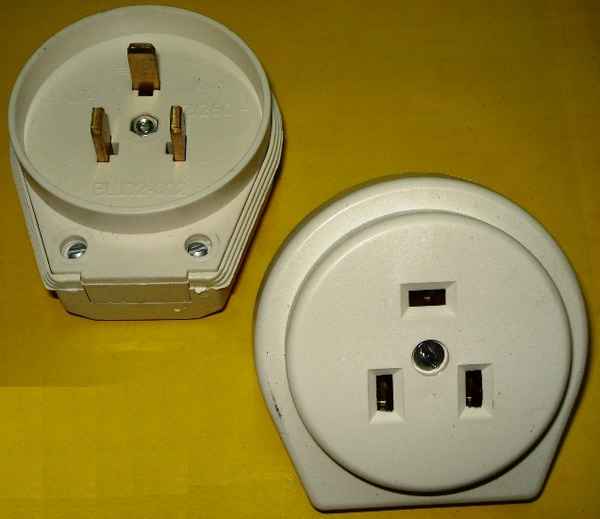

Перенос розетки для электроплиты своими силами

Перенос розетки для электроплиты своими силами Как перенести розетку для электроплиты на новое место? Такой вопрос часто возникает во время ремонта кухни. Ведь электрическая печь это достаточно мощный энергопотребитель и неправильные действия по ее переносу могут привести не только к ее поломке, но и пожару....

16 06 2025 11:42:16

Проходная телевизионная розетка: особенности и подключение

Проходная телевизионная розетка: особенности и подключение На данный момент на рынке достаточно широко представлены одиночные, оконечные и проходные телевизионные розетки. Каждый из этих видов розеток имеет свои особенности....

15 06 2025 20:32:35

Температура света: шкала измерения в Кельвинах, теплый и холодный свет

Температура света: шкала измерения в Кельвинах, теплый и холодный свет Температура света: описание и единицы измерения. Шкала цветовых температур распространённых источников света. Особенности применения светильников с разной цветовой температурой. Влияние ЦТ на эмоции человека....

14 06 2025 12:33:37

Виды поражения электрическим током и оказание первой помощи

Виды поражения электрическим током и оказание первой помощи Какие существуют виды поражения электрическим током, и какие их последствия, подскажет статья....

13 06 2025 14:15:55

Преимущества эксплуатации спецтехники в аренду

Преимущества эксплуатации спецтехники в аренду Строительство в нашей стране происходит каждый день, потребность в новых зданиях и сооружениях никуда не исчезнет до конца жизни людей. Ежедневно строятся...

10 06 2025 22:37:47

Как монтируется розетка USB

Как монтируется розетка USB Розетка с USB портом в последнее время завоевывает все большее признание во всем мире. Ведь после принятия соответствующего стандарта в 2011 году все мобильные устройства в Европе должны иметь возможность зарядки от данного разъёма....

08 06 2025 17:26:48

Освещение прихожей своими руками

Освещение прихожей своими руками Освещение в прихожей в квартире или доме имеет свои особенности. Особенно это касается прихожих имеющих большую длину и ведущую сразу в несколько комнат....

07 06 2025 18:24:53

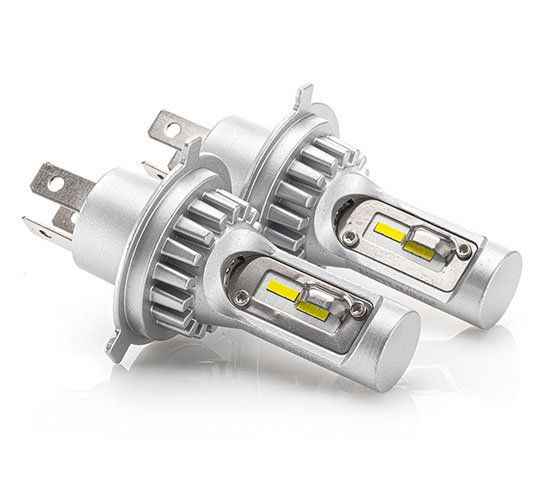

Установка светодиодных ламп Н7 в фары: правила замены

Установка светодиодных ламп Н7 в фары: правила замены Как правильно устанавливать светодиодную лампу в фары Н7? Замены ламп Н7 на светодиодные....

06 06 2025 7:21:40

Установка светодиодных ламп на автомобиль: можно ли ставить в фары ближнего и головного света, есть штраф за диодные лампочки или нет, установки каких led разрешена в авто

Установка светодиодных ламп на автомобиль: можно ли ставить в фары ближнего и головного света, есть штраф за диодные лампочки или нет, установки каких led разрешена в авто Смотрите, как технически грамотно и на законных основания установить светодиодные лампы в фары на автомобиль. Читайте, какие варианты их монтажа доступны автолюбителю, и с какими трудностями возможно придется столкнуться....

05 06 2025 17:56:22

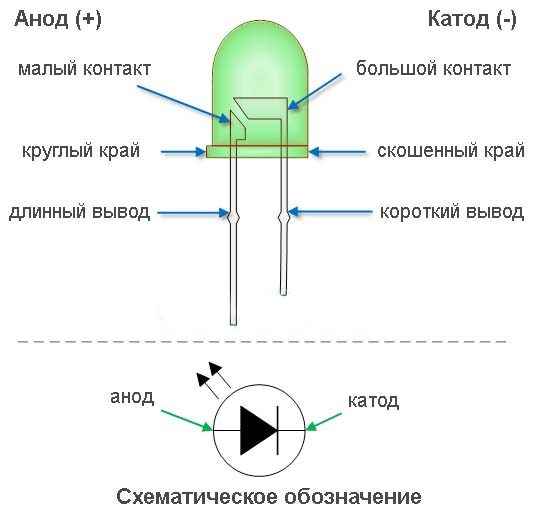

Как проверить диод мультиметром: способы прозвонить диода тестером, особенности проверки исправности (работоспособности), не выпаивая с платы, что измеряется мультиметром
