Замена люминесцентных ламп на светодиодные: как правильно поставить диодную лампочку т8 вместо лампы дневного света, схема подключения аналога, как переделать светильник

Замена люминесцентных ламп на светодиодные: как правильно поставить диодную лампочку т8 вместо лампы дневного света, схема подключения аналога, как переделать светильник

Большинство светильников, установленных в общественных местах или жилых помещениях, оборудованы люминесцентными лампами. Причиной этого является дороговизна светодиодных ламп, существующая в первые годы их появления в продаже.

Сегодня они намного дешевле, и замена люминесцентных ламп на светодиодные уже не требует больших денежных вложений. Многие руководители задумались, как переделать освещение на более экономичные и долговечные лампы.

Рассмотрим, как подключить LED-лампу взамен люминесцентного устройства.

Содержание

Положите в корзину сейчас:

Преимущества светодиодов

Люминесцентные (энергосберегающие, как их еще называют) лампы — это газоразрядные конструкции, которые за короткий срок вытеснили привычные лампы накаливания благодаря своей экономичности и долговечности. Теперь их превосходство заканчивается благодаря появлению светодиодных образцов. Изначально они появились пpaктически одновременно с энергосберегающими, но разница в цене какое-то время ограничивала их применение.

Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

  • внутри колбы присутствует небольшое количество вредной ртути;
  • запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат) ;
  • при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
  • утилизация вышедших из строя ламп производится только специализированными организациями;
  • во время работы светильник может издавать звук;
  • цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

  • полная экологическая безопасность;
  • ровный, не мигающий свет;
  • лампа включается мгновенно, без задержек;
  • широкий выбор цвета свечения, от холодного синего до теплого красного;
  • прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

Особенности подключения лампы т8

Т8 — это привычная лампа дневного света. Техническое обозначение такой формы колбы — линейная конструкция. Они применяются в большинстве общественных, офисных зданий и помещений.

Положите в корзину сразу, потом забудете:

Особенностью подключения таких трубок является наличие 4 контактов, которые установлены попарно с противоположных концов. 2 контакта, находящиеся друг напротив друга, через дроссели соединяются с сетью питания, а к дополнительной паре подключается стартер.

Читайте также  Хаpaктеристика и преимущества филаментных светодиодных ламп

Эти элементы обеспечивают прогрев электродов и электромагнитный импульс. Отсюда и небольшая пауза между включением и началом свечения ламп.

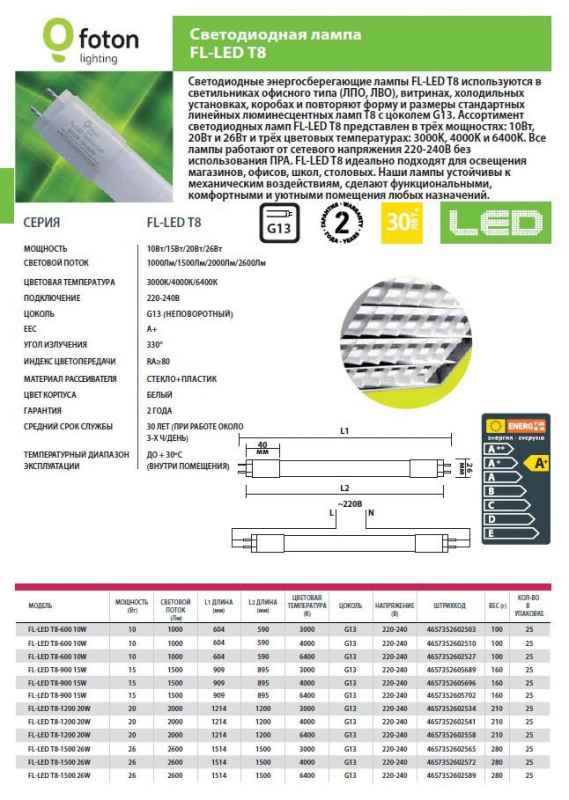

Светодиодная трубка т8

Заменить люминесцентные лампы на светодиодные возможно без полной замены светильника. Существуют конструкции, корпус и расположение контактов у которых в точности повторяет форму люминесцентной трубки.  Существуют два варианта конструкции LED-светильников формата Т8:

  • со встроенным драйвером (диммером) ;
  • без драйвера.

По размерам и форме цоколя они представляют собой полный аналог энергосберегающих ламп, но с другой начинкой. Можно поменять старую конструкцию на светодиодную трубку мощностью 18 Вт, получая при этом значительный выигрыш в освещенности и экономию электроэнергии.

Технические параметры и преимущества

Светодиодные лампы в формате Т8 имеют цоколь G13, что означает расстояние между контактами (13 мм). Цифра 8, имеющаяся в названии, обозначает диаметр колбы — 26 мм. Длина также соответствует стандартным вариантам — 60,90 и 120 см. Это позволяет использовать их в стандартных типах светильников, таких как потолочный растровый элемент из подвесной системы «Армстронг».

Купите сейчас:

Светодиоды требовательны к температурному режиму работы. Любое превышение грозит выходом элемента из строя. Устройство светодиодной трубки продумано таким образом, что тепло отводится тремя элементами:

  • основной радиатор;
  • дополнительная продольная пластина;
  • печатная плата из толстого текстолита.

Важно! Внешне светодиодные лампы Т8 не отличаются от люминесцентных аналогов, что значительно упрощает процесс их замены и позволяет переделать ЛДС своими руками без необходимости реконструкции или замены корпусов.

Особенности платы

Плата светодиодной лампы представляет собой образец инновационных технологий. Контакты не паяются, а устанавливаются в специальные позолоченные слоты, обеспечивающие полную надежность соединения и длительный срок службы.

Драйвер собран из современных микросхем, обеспечивающих компактность и позволяющих обходиться без включения крупных электролитических конденсаторов. Результатом использования таких элементов являются:

  • повышенная эффективность прибора;
  • исключаются скачки напряжения;
  • отсутствуют электрические помехи.

В качестве стабилизатора используется широтно-импульсный модулятор (ШИМ), способный корректировать напряжение, подаваемое на светодиоды, при колебаниях на входе от 175 до 275 В. Предел нагрузки, допустимой для ШИМ, составляет 35 Вт, что дает значительный запас и позволяет избежать повышение температуры светодиодов.

Купите сейчас:
Читайте также  Как поменять лампу в светильнике на натяжном и подвесном потолке

Инструкция по замене люминесцентных трубок

Рассмотрим, как переделать люминесцентный светильник в светодиодный без замены корпуса. Такой способ будет интересен владельцам крупных помещений или частных домов с большим количеством осветительных приборов, переделка которых не должна требовать крупных денежных затрат. Покупка светильников сама по себе означает заметные расходы, поэтому возможность экономии средств будет предпочтительна.

Переделка люминесцентного светильника на использование светодиодного аналога не требует никаких специфических действий.  Если в лампе имеется собственный встроенный диммер, ее можно подсоединить напрямую к сети 220 В. Для этого используются два противоположных контакта. Для того, чтобы установить LED-лампу в стандартный корпус, следует закоротить дроссель и вынуть стартер из гнезда.

Важно! Светильники, не оборудованные встроенным драйвером, так подключить не получится. Необходимо сначала приобрести элемент и подключить его последовательно к светильнику, после чего можно выполнить замену тем же способом.

Схема подключения

Схема подключения светодиодной лампы проста — напряжение 220 В подается на контакты светильника:

Положи в корзину сейчас:

Схема подключения светодиодных ламп т8 представляет собой обычный пример параллельного соединения элементов:

Перед тем, как подключить светодиодный прибор в стандартный корпус, следует выполнить некоторые процедуры:

Принципиальных изменений не требуется, достаточно установить перемычку на дросселе и извлечь стартер из гнезда.

Основные выводы

Замена люминесцентных приборов на более экономичные и долговечные светодиоды позволит сократить расходы на оплату электроэнергии, увеличить срок службы приборов и повысить уровень освещенности в помещениях. Для того, чтобы правильно выполнить замену, следует приобрести светильники с таким же цоколем и закоротить балластную группу, обеспечив прямое подключение к сети. Задача не представляет сложности и может быть выполнена людьми с минимальной подготовкой.
