Светодиодная лента: что это такое, особенности маркировки, для чего используется, каких цветов бывает и как выбрать диодную ленту

Led лента производится во многих вариантах, отличается простотой монтажа и пpaктичностью. Это позволяет использовать ее для подсветки в магазинах, рекламных конструкциях, жилых помещениях, для тюнинга трaнcпортных средств. Рынок предлагает множество типов светодиодных изделий, что может затруднить выбор, если нет представления о технических хаpaктеристиках и сферах применения.

Содержание

• 1 Как работает светодиодная лента
• 2 Разновидности
  • 2.1 Маркировка
  • 2.2 Плотность размещения светодиодов на ленте
  • 2.3 Величина светоотдачи
  • 2.4 Напряжение питания и мощность
  • 2.5 Степень защиты
  • 2.6 Цвет свечения
• 3 Технические хаpaктеристики светодиодной ленты
  • 3.1 Рабочее напряжение
  • 3.2 Вид диодов и число светодиодов на 1 метр
  • 3.3 Цвет свечения
  • 3.4 Цвет основы
  • 3.5 Класс защищенности
  • 3.6 Параметры резки
• 4 Маркировка светодиодных лент
• 5 На какое рабочее напряжение рассчитана светодиодная лента
• 6 Расчет длины
• 7 Основные выводы

Как работает светодиодная лента

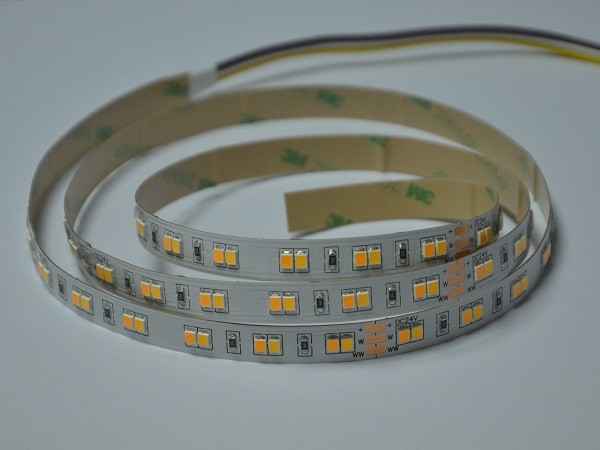

Светодиодная лента – гибкий диэлектрик со стандартной длиной 5 метров, на который припаяны светодиоды и резисторы, размещены токопроводящие дорожки. На обратную сторону нанесен клей и покрыт пленкой. Задача резисторов – сгладить пульсации тока. Диоды могут состоять из одного или нескольких кристаллов. При подключении к источнику питания электроток превращается в свет.

Светодиодную ленту нельзя подключать к сети на 220 В и 15 А как светильники. Маленькие кристаллы просто сгорят, поэтому в схемы включаются различные блоки, снижающие и выпрямляющие напряжение, уменьшающие ток. Для RGB полосы требуется контроллер, управляющий цветами.

Разновидности

Для изготовления светодиодные ленточных полотен используются 2 технологии: SMD и DIP. По расположению источников света они делятся на фронтальные (угол рассеивания света 120 градусов) и торцевые (угол рассеивания света 90 градусов). Доступны модели с другими углами рассеивания, предназначенные для фокусирования луча на отдельные предметы.

Некоторые производители выпускают полосы различных цветов и оттенков, в том числе нестандартных, совмещающие белые и RGB диоды, изделия типа бегущая волна (огонь), инфpaкрасные и ультрафиолетовые комплекты. Самая высокая популярность у изделий из SMD 3528 и 5050 SMD, отличающихся по цвету, яркости и количеству источников света на 1 метр.

Маркировка

Маркировка светодиодных лент достаточно сложная, важно уметь ее расшифровать.

Например, в маркировке RT3-5000 12V White (3528, 300 LED, W) указывается:

• серия (первые буквы) ;
• длина (4 цифры) ;
• напряжение питания;
• вид и количество диодов;
• цвет основания.

Плотность размещения светодиодов на ленте

У стандартных лент из светодиодов на одном метре может быть 30, 60, 90, 120, 240 чипов. Чтобы увеличить поток света, производятся ленточные изделия, на которых диоды расположены в 2 и 3 ряда (редко – в 4 ряда).

Внимание! Многорядные изделия чаще всего многоцветные, оснащены дополнительными функциями управления.

Величина светоотдачи

Светоотдачей называется отношение значения потока света к мощности. Этот параметр измеряется в люменах на ватт, поэтому зависит от того, из каких диодов изготовлена полоса и сколько их на одном метре. Например, один светодиод SMD 3014 потрeбляет 0,1 Вт. Если на метре их 120, световой поток будет 1200 лм, светоотдача – 1200/12 = 100 лм/Вт. Отдача света прямо пропорционально мощности, которая требуется для работы изделия определенной длины.

Напряжение питания и мощность

Мощность тоже зависит от видов светодиодов, на маркировке указывается для одного метра.

Внимание! Некоторые, особенно китайские производители, указывают мощность на всю бобину, заявленный показатель может отличаться от реального до 2-х раз. Это необходимо учесть при расчете светоотдачи.

Степень защиты

Степень защиты в маркировке обозначается буквами IP и двумя цифрами.

Ленточные светодиодные изделия бывают:

• без защиты (IP20) ;
• защищенные от влаги нанесенным сверху эпоксидным покрытием (IP54 или IP65) ;
• в трубке из силикона (IP67) ;
• в трубке из силикона с заливкой эпоксидным составом (IP68).

Читайте также  Особенности и критерии выбора кабеля для светодиодной ленты

Если указан уровень защиты IP33, то лента все равно не защищенная.

Цвет свечения

На оттенок света рядовой потребитель обращает особое внимание. Ему требуется или одноцветное, или многоцветное освещение.

К первому виду лед относятся изделия с белым, красным, зеленым, синим, желтым свечением. Реже встречаются полосы, лампочки которых излучают фиолетовый, бирюзовый, пурпурный, оранжевый или малиновый цвет. Белые светодиоды отличаются цветовой температурой (холодные, нейтральные, теплые). К нестандартным относятся полотна ультрафиолетового и инфpaкрасного цвета.

Многоцветные полосы производятся из RGB и RGBW светодиодов. Они состоят из нескольких кристаллов разного цвета. Для подключения кроме резистора требуется контроллер, распределяющий питание по отдельным каналам.

Технические хаpaктеристики светодиодной ленты

При выборе потребитель учитывает размеры ленточного изделия, мощность, вольтаж, вид светодиодов, их количество на метре, цвет, возможности резки.

Рабочее напряжение

Первые светодиодные ленты производились с драйверами на 12 В. После появление мощных чипов стали выпускать полосы на 24 и 36 В, чтобы избежать перегрева печатной платы и перегорания токопроводящих нитей за счет снижения тока на каждом чипе. Потом появились разновидности, которые работают от электросети через выпрямитель, диодный мост и коннектор.

Внимание! Самые популярные ленточные светодиодные светильники для дома питаются от источника на 12 или 24 В.

Вид диодов и число светодиодов на 1 метр

Зависимость мощности от видов светодиодов и количества на метре

Вид светодиода	Размер (мм)	Количество диодов в метре (шт.)	Мощность светодиода (Вт)	Мощность 1 м (Вт)
SMD 3528	3,5 х 2,8	30	0,08	2,4
60	4,8
120	9,6
SMD 5050	5 х 5	30	0,24	7,2
60	14,4
120	28,8
SMD 3014	3х1,4	60	0,1	6
120	12
240	24

Внимание! Если в маркировке плотность не обозначена, то она стандартная. Двойная обозначается как 2Х, двойная в 2 ряда – как 2Х2.

Цвет свечения

Полотно RGB+White двухрядное, температура свечения белого ряда может достигать 6000 кельвинов. Белый цвет дает возможность разбавлять интенсивность свечения RGB-диодов, чтобы получить мягкие пастельные оттенки. Такой светильник можно использовать как источник основного освещения, если отключить ряд с RGB.

Полотно White-MIX идеально для подсветки предметов интерьера. Чипы с различной температурой света дают возможность делать переходы от холодного до теплого свечения. Лента White-D-MIX производится из SMD 3528, в одном чипе 2 вида люминофора, тона смешиваются равномерно. Полотна White-TRIX отличаются белой платой, каналы с холодным, дневным и теплым светом управляются отдельно.

Ленты SPI (динамичные) в быту используются редко. Для них выпускаются контроллеры «Бегущий огонь», позволяющие создавать различные динамические эффекты цвета. Подобные изделия выбирают для ресторанов и баров. RGB-ленты Pixel Light подключаются через контроллеры, способные контролировать каждый чип. Из этих изделий создаются 2D экраны для показа видеоэффектов.

Ленты DIP-LED используются вне помещений для подсветки фасадов, вывесок, трaнcпортных средств. По принципу работы на нее похожи полотна из SMD 335 с боковым излучением. У обеих изделий луч распространяется параллельно плате, что удобно для подсветки отдельных предметов.

Цвет основы

Основание любой светодиодной полосы покрыто клеем. Если при установке не используется декоративный профиль, важно выбрать светодиодную ленту с цветом основы, соответствующим расцветке интерьера.

Существует несколько видов основы:

• прозрачная;
• белая;
• серая;
• коричневая;
• черная.

Внимание! Буквами LUX обозначается плата высокого качества белого цвета.

Класс защищенности

Ленточные светодиодные изделия с классом защиты IP20 пригодны для использования в отапливаемых помещениях без пыли с нормальным уровнем влажности.

Читайте также  Почему и как сильно нагреваются светодиодные лампы

IP54 и IP65 боится минусовых температур, для улицы нужно выбрать изделие с маркировкой IP67. Для обозначения максимальной защиты используется значение IP68. Изделия с такой маркировкой подходят для ванных и фонтанов, их можно поместить даже в аквариуме.

Параметры резки

Линии разреза (значки ножниц) указаны на всей полосе.  На полотне из SMD 3528 расстояние между ними 5 см, из SMD 5050 – 10 см.

На лентах с питанием от 220 В последовательно соединяются 60 чипов. Разрезать такую полосу можно на куски длиной 50 см (если плотность 120 шт. на 1 м) или 1 м (если плотность 60 шт. на 1 м).

Маркировка светодиодных лент

При выборе светодиодной ленты важно знать расшифровку символов в маркировке.

Например, RTW2-5000 PG 24V RGB 2X2 (5050, 600 LED, LUX):

• RTW – степень защиты «герметизированная», может быть RT – открытая, RS – открытая бокового свечения;
• 5000 – длина в метрах;
• PG – трубка ПВХ с герметиком, может быть P – ПВХ трубка без герметика, S – трубка из силикона, Е – заливка герметиком;
• 24V – напряжение, может быть так же 12, 36 или 220 В;
• 2X2 – двойная плотность в 2 ряда;
• 5050 – размер диода;
• 600 LED – количество чипов на изделии;
• LUX – цвет основания, может быть так же W – белый, Y – коричневый, B – черный.

На какое рабочее напряжение рассчитана светодиодная лента

Стандартные полосы из SMD 3528 питаются от источников на 12 В (60 и 120 чипов на метре) и 24 В (240 чипов на метре). Для изделий из SMD 5050 требуется источник на 12 В (30 чипов на метре) или 24 В – (60 и 120 чипов на метре).

При устройстве освещения желательно сначала определить вид светодиодов и количество чипов на метре, так как на выходе должно быть не только определенное напряжение, но и ток, соответствующий показателям конкретной полосы.

Выбор блока питания облегчает таблица. Например, для полосы из SMD 5050 длиной 10 м (на метре 60 чипов) требуется 14,4*10 = 144 Вт. Если умножить эту цифру на запас 20%, получится 172,8 Вт. Лучший вариант блок на 24 В с мощностью 200 Вт.

Внимание! Если длина более 10-и метров, отрезки необходимо подключить параллельно. Для RGB-ленты требуется контроллер, который выбирается так же, как блок питания.

Расчет длины

Дина светодиодной полосы определяется измерением участка, на который она будет установлена. При монтаже по периметру измеряется длина и ширина помещения, цифры нужно сосчитать и умножить на 2.

При подборе полосы к блоку, который уже имеется, длина определяется не измерением, а расчетом.

Например, для блока на 12 В с мощностью 60 Вт мощность отрезка должна быть на 20% меньше, то есть 48 Вт. Размер полосы зависит от мощности одного чипа. Например, у светодиода SMD 5050, мощность чипа 0,24 Вт, к источнику можно подключить отрезок, содержащий 200 диодов (48/0,24).

Блок питания не требуется, если подключается светодиодная лампа или прожектор со встроенным драйвером.

Основные выводы

Первое условие – выбирайте качественную светодиодную ленту- она будет на 30-50% ярче дешевой и прослужит (как минимум) 5 лет. При выборе дешевого изделия сложно рассчитать параметры блока питания, так как заявленные производителем параметры чаще всего не соответствуют реальным. Если система освещения меняется полностью, желательно расчеты доверить специалисту.
