В повседневной пpaктике эксплуатации бытовых электроосветительных приборов нередко возникает необходимость управлять одним светильником из разных мест.

Для этой цели и существует проходной выключатель.

Рассмотрим, на каком принципе работает устройство, как правильно его выбрать, собрать, поставить и установить.

Изучим, какова схема подключения/расключения и какие самые распространенные ошибки при его монтаже встречаются.

Положи в корзину сразу, потом потеряешь:

Содержание

Что это и как выглядит

Порой среднестатистический пользователь бытовых светильников сталкивается с необходимостью сначала задействовать, а затем отключить прибор из разных помещений. Например, войдя в дом, требуется включить свет в прихожей, а затем, поднявшись на второй этаж или перейдя в отдаленную комнату, выключить освещение. Проходной переключатель в таком случае позволит не возвращаться обратно, чтобы отключить светильник и потом идти по темноте.

Подобные ситуации возникают в ряде случаев даже в небольших квартирах, а не только в коттеджах, просторных частных домах и лестничных маршах. Даже находясь в одной комнате может потребоваться подобный выключатель. Например, обычный включатель в спальной находится сразу у двери, а проходной – рядом у кровати.

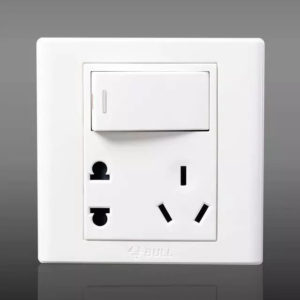

Внешне такой выключатель ничем не отличается от стандартного. Проходная модель имеет такой же корпус, как и обычный, и оснащается одной или несколькими клавишами. Все различие заключено в начинке. Проходное устройство содержит три и более контактов, а бытовой – всего лишь два. Поэтому обычные выключатели технически невозможно переделать в переключатели.

Принцип работы проходного выключателя

Главное отличие проходного включающего устройства от стандартного заключается в системе контактов и их функциональности. Поэтому различаются и принципы их работы. Обычный при нажатии на клавишу просто размыкает цепь (фазную жилу), тем самым отключая светильник. Проходной одновременно разрывая одну связь, замыкает другую – на парном переключателе. Выключатели такого типа никогда не эксплуатируются поодиночке – а всегда в паре.

Положите в корзину сразу, потом потеряется:

Интересно! Принцип их функционирования базируется на перекидных контактах (правило коромысла). При нажатии клавиши электрический ток переходит на одну из клемм. В итоге под действием тока остается одна из возможных цепей, подводящих напряжение к осветительному прибору. Таким образом, лампа загорается, когда оба выключателя находятся в одинаковой позиции.

Как выбрать

Перед покупкой и установкой, необходимо определиться, какие виды проходных выключателей бывают. Они различаются по числу клавиш на:

  • одноклавишные,
  • двухклавишные,
  • трехклавишные,
  • перекрестные.

Также по системе управления выключатели делятся на:

  • механические (с клавишами),
  • сенсорные,
  • управляемые пультом.

При выборе проходного переключателя важно обратить внимание на количество подключаемых групп светильников (две лампы, три и более). При этом вид управления (сенсор, пульт, клавиши) имеет только второстепенное значение.

Особенности установки

Установка отключателя проходного света имеет свои особенности. Перед началом работ необходимо:

Положите в корзину сразу, потом потеряется:
  1. Правильно подобрать проводку. Для выключателя такого типа потребуется трехжильный провод сечением около 1,5-3 мм.
  2. Приобрести нужное количество коммутаторов с тремя клеммами.

В ходе процесса установки выключателя крайне важно правильно закрепить саму основу. Для этого нужно разобрать его корпус и демонтировать клавиши и накладную рамку. Главное в ходе установки – грамотно идентифицировать общую клемму. Как правило, большинство производителей проходных моделей указывает схему на обратной стороне изделия, по которой и нужно ориентироваться в ходе монтажных работ.

Читайте также  Правила освещения в ванной комнате и туалете

При отсутствии подобной информации главный контакт можно найти путем прозвонки и электрического измерительного щупа. Далее общую клемму необходимо соединить с фазной жилкой от питающего кабеля, с двумя остальными – два оставшихся проводника. Потом выключатель собирается и закрепляется в посадочном гнезде.

Со вторым парным проходным коммутатором необходимо проделать аналогичную процедуру. Для начала нужно найти общую клемму, затем подсоединить к ней фазную жилу, которая будет подаваться на одну лампу. На два свободных контакта закрепляются пара других проводников. Далее выключатель собирается и закрепляется на стене.

Когда выключатели собраны, необходимо правильно соединить все провода в распределительной коробке. Электрическая схема подключения полностью определяется количеством светильников и типом используемых проходных отключателей.

Рекомендация! Чтобы не перепутать провода в распределительной коробке и правильно соединить жилы от проходного выключателя, щитка и лампочек, в ходе установки лучше выбрать кабель с разноцветными жилами, например, типа ВВГ.

Положи в корзину сразу, потом потеряешь:

Схемы подключения

Существует несколько схем подключения для проходных выключателей – парный, с трех точек, двухклавишный и с подсветкой. Рассмотрим их подробно.

Как подключить два проходных выключателя

Два одноклавишных проходных включателя для управления одной лампой представляет собой самый простой вариант схемы. Подключение выполняется по следующему алгоритму:

  1. Нулевая жила с электрощитка подключается к распредкоробке, а затем оттуда ведется на светильник.
  2. Соединяются все контакты проходных коммутаторов по вышеописанной схеме.
  3. В распредкоробку вводят 4 трехжильных проводника.
  4. Если в сети имеется «земля» все жилы с этой маркировкой должны быть соединены.
  5. Фаза от электрощитка соединяется с проводом, идущим на общую клемму первого выключателя.
  6. Общий проводник от второго выключателя соединяется с фазной жилой, идущей на лампочку.
  7. Соединяются второстепенные жилы от первого и второго выключателя.

Фаза с электрощитка должна переходить только на общий провод первого выключателя. Далее фаза должна выйти из общего клемма второго проходного отключателя и перейти на фазную жилу светильника. При этом жилы с нулем и землей передаются через распредкоробку сразу от щитка на лампочку, минуя выключатели.

Вариант управления освещения с трех точек

Данная электросхема предполагает включение еще одного, перекрестного выключателя, который будет стоять посередине между первым и вторым. Особенность такой конструкции в том, что в нее можно добавить не один, а сразу несколько подобных проходных переключателей. Получится, что светильником можно управлять из трех и более мест.

В отличие от проходного, перекрестный переключатель содержит уже не три, а четыре клеммы. Чтобы подключить его в схему, потребуется вскрыть распредкоробку и найти второстепенные провода от первого и второго выключателей. Далее их нужно разъединить и соединить с жилами от промежуточного. Два провода с входными и два – с выходными контактами.

Положите в корзину сразу, потом потеряется:

Таким образом, получается, что ток, выходящий из первого выключателя, подается в перекрестный и, выходя из него, идет на второй. Если потребуется подключить еще один такой же промежуточный проходной коммутатор, нужно выходные жилы из первого перекрестного соединить со входными второго.

Читайте также  Выбор и размещение точечных светильников в кухне

Выходные от второго перекрестного пойдут в распредкоробку на соединение с входными проводами, идущими на проходной выключатель. По такой схеме можно подключить любое количество промежуточных переключателей и управлять светильником из 3, 4, 5 – 10 и т. д. мест.

Двухклавишный проходной выключатель: схема подключения

Теперь рассмотрим, как сделать схему с двухклавишными проходными выключателями для двух светильников одновременно. В отличие от вышеописанных моделей, в данном случае на каждый переключатель приходится по 6 клемм. Это нужно обязательно учитывать в схеме расключения.

В принципе структура сети остается та же, меняется только количество проводников – вместо трех, нужно использовать шесть. Ее необходимо собрать так, чтобы от второго выключателя шло два провода на две лампы. Однако на главные клеммы первого проходного переключателя можно поставить только один проводник, разъединив его с помощью перемычки, чтобы не вести от электрощитка сразу две фазных жилы.

Внимание! Если количество светильников три, четыре и более, потребуется применить трех-, четырехклавишные проходные переключатели и т. д. (по количеству приборов освещения). Устройства подключаются по тому же принципу, просто возрастает количество проводников.

Положи в корзину сразу, потом потеряешь:

Для проходного выключателя с подсветкой

Проходной переключатель освещения с подсветкой пpaктически ничем не отличается от рассмотренных выше. Электросхема для конкретного случая полностью определяется количеством светильников и необходимостью включения/выключения их из разных мест помещения. Главная особенность такого выключателя – возможность работы лед-элемента только в сети с лампой накаливания.

Распространенные ошибки

Многие не имеющие опыта монтажа проходных коммутаторов совершают массу ошибок. Как правило, выглядит это следующим образом:

  1. Неправильное определение общей клеммы (если отсутствует обозначения производителя). Ошибочно принимают за нее тот контакт, который располагает один на стороне корпуса. Устранить такой недостаток можно, используя тестер и индикаторную отвертку.
  2. Неграмотное подключение перекрестных выключателей. Ошибочно оба проводника от первого проходного коммутатора подсоединяются на верхние клеммы, а второго на нижние. В действительности они должны быть соединены крест-накрест.

Проходной переключатель имеет два основных недостатка – отсутствие точно определенного положения «вкл/выкл» и необходимость большого количества контактов в распредкоробке.

Основные выводы

Проходной коммутатор позволяет включать и выключать электроосветительные приборы из разных помещений. Внешне он может не отличаться от обычных моделей. Однако внутреннее устройство и принцип действия у них существенно различаются. Элементарная схема содержит всего два парных выключателя для одной лампы. Ее можно монтировать на лестничном марше и в любом другом месте. Более сложные системы могут включать устройства с двумя, тремя и большим количеством клавиш. Они позволяют управлять соответствующим числом светильников.

Если возникает необходимость включения/выключения из трех и более мест в помещении одной или нескольких независимо установленных ламп, в схему между проходными коммутаторами следует добавить один или несколько перекрестных включателей. Чтобы избежать ошибок в монтажных работах, необходимо найти общие клеммы на переключателях с помощью тестера (при условии, если они не обозначены заводом-изготовителем).
