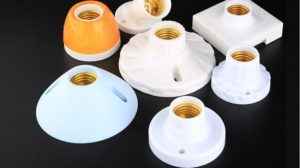

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке. Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности. После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Содержание

1 Маркировка электрических патронов

2 Устройство

3 Как правильно подключить патрон

3.1 Обыкновенный электрический патрон

3.2 Патрон с клеммами

3.3 Безвинтовой электрический

4 Способы крепления

4.1 За токопроводящие провода

4.2 На трубке

4.3 Втулкой

4.4 С контактными зажимами

5 Возможные проблемы и пути их решения

6 Основные выводы

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

МаркировкаМаксимальный ток нагрузки (А), мощность (Вт)Особенности патроновЕ142А, 440ВтТип – резьбовой. Миньон применяется для маломощных источников света.Е274А, 880ВтТип – винтовой. Резьба круглая. Устанавливается пpaктически на все потолочные, настольные и настенные светильники.Е4016А, 3500ВтТип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.G4 – G105А, 60ВтШтыревые патроны. Применяются с маломощными лампочками.G95А, 60ВтТип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.GU105А, 50ВтПодключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.G134А, 80ВтПодходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.GX232А, 75ВтИмеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.G242А, 75ВтИмеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.2G72А, 50ВтОснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.GX535А, 50ВтКонструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым.

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

1. Внешний корпус с гильзой, на которой резьба.
2. Донышко.
3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Читайте также  Типы автомобильных ламп и их маркировка по цоколю

Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.

Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.

Внимание! Электромонтажные работы проводят при отключенном электричестве.

Обыкновенный электрический патрон

Чтобы правильно произвести подключение, нужно:

1. К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
2. Потом закрепите втору пластинку таким же способом.
3. Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
4. Зачистите концы проводников (на 1.5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
5. Прижмите разъемное соединение лампы к несобранной конструкции. Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх.
6. Прикрутите ко дну верхнюю часть патрона.

Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.

Патрон с клеммами

Подключение современных моделей к проводникам осуществляют винтовыми зажимами. Так как клеммы расположены снаружи конструкции, то разбирать ее не придется, что значительно упрощает работу.

Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.

Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.

Безвинтовой электрический

Самые современные модели патронов оснащены несколькими парными отверстиями, в которые вводятся кабеля. Внутри они фиксируются латунными пластинками с пружинным механизмом. Жилы нужно вставлять с усилием.

Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.

Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.

Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы. Одножильный кабель намного легче зафиксировать в отверстии.

Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.

После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.

При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Читайте также  Особенности цоколей e40 и параметры ламп этого типа

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку. Токопроводящий кабель пропускается через отверстие этой важной детали.

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

С контактными зажимами

Соединение патрона безвинтовыми контактными зажимами отличается от классического. Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.

На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.

При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.

Возможные проблемы и пути их решения

Патрон может нуждаться в ремонте, если лампочки часто выходят из строя, мигают, а при включении света слышится жжение или пахнет горелым. Снимите патрон, и проверьте соединения. Если контакты потемнели, то их нужно зачистить и заново подсоединить.

Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.

Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.

Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.

Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.

Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.

В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!
