Как повесить люстру и подключить ее своими руками: собираем, вешаем на потолок и соединяем светильник с сетью (варианты схем)
Установить люстру можно без специальных знаний, если подойти к делу основательно.
Прежде чем браться за установку, стоит ознакомиться с правилами безопасной установки, инструкцией, как именно ее собрать и присоединить к электросети.
Представляем руководство и набор схем, чтобы произвести монтаж и подключение своими руками.
Содержание
- 1 Подготовка
- 2 Как самостоятельно повесить люстру к потолку: пошаговая инструкция
- 3 Как правильно подключить люстру самому: руководство и схемы
- 3.1 К одноклавишному (одинарному) выключателю
- 3.2 С двумя проводами, если на потолке 3 провода к двойному выключателю
- 3.3 С тремя проводами к многоклавишному выключателю
- 3.4 Как подсоединить люстру к блоку выключателя с розеткой
- 3.5 Схема подключения люстры с 4 и более проводами к трехжильному кабелю на потолке
- 3.6 Как подключить светодиодную люстру
- 3.7 Как правильно подвесить и подключить к проводке люстру с галогенными лампами
- 4 Основные выводы
Подготовка
Самостоятельный монтаж декоративного светильника или люстры к потолку требует подготовки. Она включает в себя:
- изучение техники безопасности;
- приобретение необходимых материалов и инструментов;
- выбор способа крепления.
Следует ознакомиться с инструкцией, приложенной к изделию, и с рекомендациями по ее установке. В ней может оказаться очень важная информация, как собрать люстру.
Необходимый инструмент для монтажа своими руками
Чтобы повесить люстру, понадобятся следующие инструменты:
- дрель или перфоратор;
- стремянка или стол, чтобы подняться к потолку;
- шуруповерт, либо отвертки;
- отвертка с индикатором;
- отвертка крестовая;
- изолента;
- пассатижи.
Нужно также подготовить клеммы, если их нет в комплекте с люстрой, крюк или анкер для крепления, саморезы с дюбелями.
Внимание! Если предполагается крепить люстру к бетонному потолку, то лучше приобрести анкера, они более надежны. Для деревянного достаточно саморезов, особенно, если люстра не тяжелая. При гипсокартонном покрытии следует попасть фиксаторами в каркас из профиля, использовав саморезы по металлу.
Как распознать провода и что случится, если перепутать при подключении
Очень важно знать, как правильно соединить провода: ноль с нулем, фазу с фазой, заземление с заземлением. Самый простой способ распознать провода – с помощью цветовой маркировки.
Существуют определенные цвета для проводов:
- провод «заземление» имеет желто-зеленую изоляцию, либо полоски такого цвета в поперечном или продольном направлении;
- фазу (L) могут обозначить различными цветами, но чаще это коричневый, черный или белый;
- провод нейтраль чаще сине-гoлyбого цвета и обозначен в электрической схеме литерой N.
Маркировка проводов цветом имеет свои нюансы. Во время монтажа можно столкнуться с тем, что все проводники одного цвета. Если однофазная сеть без «земли» (2 жилы), определяем фазу с помощью индикаторной отвертки. Если электропроводка имеет заземляющий провод, стоит использовать мультиметр.
Если провода перепутать и подключить неправильно, то ничего страшного с осветительным прибором не произойдет. При обычной эксплуатации, а также если на люстре стоят лампы накаливания, этого можно никогда и не заметить. Но если размыкается не фаза, а ноль, светодиодные лампочки и экономки могут мерцать или легко светиться даже при нейтральном положении выключателя.
Кроме того, такая ситуация требует полного отключения электричества на щитке для каких-либо работ с люстрой (мытье, ремонт).
Правила техники безопасности при сборке, установке и подсоединении к сети
Установка электрических приборов всегда сопряжена с опасностью поражения электрическим током. Поэтому следует неукоснительно соблюдать правила безопасности:
- перед началом работ отключить электроэнергию в сети;
- убедиться в том, что комната обесточена, включив и выключив свет;
- проверить напряжение в жилах при помощи индикаторной отвертки или с помощью мультиметра, оно должно отсутствовать;
- провода соединять только с помощью специальных клемм, «скрутки» опасны и запрещены;
- стоит избегать покупки китайских изделий, они, как правило, низкого качества;
- качественно заземлить электропроводку.
Для соединения проводов (особенно если нужно срастить проводники из разного материала) рекомендуем применять специальные клеммы-зажимы. Во-первых, работать с ними просто – не нужны дополнительные инструменты. Провода просто защелкиваются. Во-вторых, под напряжением температура проводника повышается и его объем увеличивается. Разные материалы имеют разный коэффициент увеличения сечения. Это значит, что клемма, зафиксированная болтиком, со временем ослабнет. А если она зажимает провода из разного металла, есть риск, что контакт разъединится. С зажимной клеммой такого не случится.

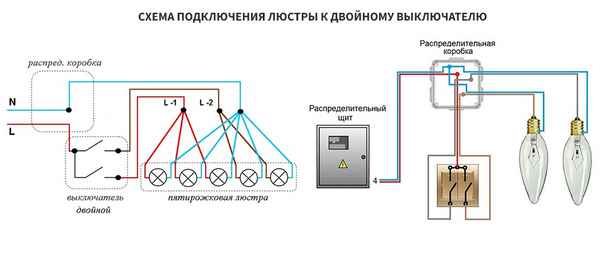

Читайте также Порядок и схема подключения люстры к двойному выключателюКак собрать люстру
Видов потолочных осветительных приборов много, но как правило, способ сборки и подключения похож. Предлагаем ознакомиться, как правильно собрать люстру с разным количеством плафонов для лампочек.
Обычно их продают в разобранном состоянии блоками:
- разобрать корпус люстры;
- убрать пластиковые колечки и уплотнители;
- прикрепить все рожки к корпусу;
- собрать корпус;
- соединить проводку.
Перед тем, как закрутить верхнюю гайку корпуса, подкладываем под нее декоративную чашку, которая облагородит место крепления люстры к потолку. А нижнюю крышку корпуса с гайкой декоративной пока ставить не нужно.
Как самостоятельно повесить люстру к потолку: пошаговая инструкция
Фото из Instagram. Автор master_ekb66Решая, как повесить люстру, стоит учесть материал потолка и хаpaктер крепления светильника. Для натяжного потолка понадобится деревянная основа, для гипсокартонного не используют крючок. Как только люстра собрана со всеми плафонами, приступаем к ее монтажу. Пошаговая инструкция такова:
- Обесточить проводку в доме или квартире.
- Снять старую люстру, из потолка будут выглядывать провода и крючок.
- Определить, какой провод фазный с помощью отвертки-индикатора, загоревшаяся лампочка укажет на фазу.
- Определить вид крепления – на крючок или к потолку с помощью прикручивания основания светильника дюбелями.
- Подключить провода с помощью металлических клеммных зажимов, затягивать провода в клеммниках надо как можно сильнее.
- Подвесить люстру на крючок или прикрутить дюбелями.
- Проверить работу светильника.
Если вдруг не все лампочки загорелись, надо проверить надежность крепления контактов.
Как установить на крючок
От потолочного покрытия, а не только о конструкции люстры зависит, можно ли прикрепить люстру на крючок. При гипсокартонном потолке, следует выбирать другие виды люстр. А потолок из бетона или в деревянных домах с крепкими потолками, вполне подойдут.
Для светильников весом в 1-1,5 кг подойдет винтовой крючок, который вкручивается в специальный дюбель. Для тяжелых изделий понадобятся распopные металлические анкера от 50 мм длиной и сечением от 10 мм.
Чтобы прикрепить люстру на крючок следует:
- сделать отверстие примерно 8 мм рядом с выходящими из него проводами;
- фиксировать дюбель, ввинтить в него крюк и изолировать крюк двумя слоями изоленты;
- соединить провода люстры с проводами от выключателя;
- подтянуть декоративную чашу к потолку и закрепить.
Прежде чем прикрутить чашку к потолку, нужно убедиться, что провода надежно соединены. Иногда между чашкой и потолком образуется щель, так как высоты этой чашки не хватило. Это следует учесть при покупке люстры.
При использовании дюбелей, лучше выбирать рифленые, длиной от 40 мм, так как гладкие плохо держатся. Для гипсокартонных потолков подходят дюбели бабочка.
Вариант мнтажа крюка на ГКЛМонтаж на планку
Такой вид крепления более сложный, его лучше выполнять вдвоем с помощником. Металлическая планка должна принять на себя всю нагрузку. Если вдруг на потолке есть крюк от старой люстры, его надо убрать или загнуть.
Монтаж делается так:
- планку приложить к потолку и определить, где будут просверлены отверстия для дюбелей, отметить их карандашом;
- высверлить отверстия и зафиксировать в них дюбели;
- вставить в планку крепежные болты и зафиксировать гайками до упора;
- поместить планку на потолке и закрепить саморезами;
- прикрепить декоративную коробку к планке, чтобы крепежные болты попали в отверстия на коробке, а вначале соединить провода светильника и выключателя;
- прижать коробку к потолку и зафиксировать декоративными гайками.
Если речь идет о натяжном потолке, нужно заранее подготовить монтажную платформу из бруска дерева для крепления монтажной планки.
Как правильно подключить люстру самому: руководство и схемы
При монтаже люстры можно столкнуться с некоторыми нюансами. Поэтому стоит изучить строение электрического прибора. Когда из потолка выходит лишь два провода, так же, как и из люстры, никаких проблем с подключением не возникает – все просто. Но если идут по три провода, значит какая-то группа лампочек включается отдельно. И здесь следует разобраться, какие провода соединять друг с другом.
Читайте также Что делать, если люстра не включается с пультаОтдельно нужно знать, как подключить китайскую люстру, поскольку светильники из Китая в продаже чаще всего. Они красивы и стоят не дорого. Однако качество уступает европейскому. Подключение китайской люстры осуществляется по той схеме, что нарисована на панели контроллера.
К одноклавишному (одинарному) выключателю
Подключить правильно люстру на один выключатель несложно.
Просто соединяют два провода, идущие из потолка при помощи клемм или клеммной колодки.
Схема подключения люстры очень проста.
Схема подключения к одноклавишному выключателюНе делайте «скрутки». Даже временно. Это довольно небезопасно. Лучше сразу все собрать правильно.
С двумя проводами, если на потолке 3 провода к двойному выключателю
Чаще приходится иметь дело с тремя проводами, идущими с потолка. А выключатель – на две клавиши. Вначале надо разобраться, где общий главный провод. Это не трудно сделать, если использовать индикатор фазы. Надо включить две имеющиеся клавиши и по порядку коснуться проводов, применяя отвертку с индикатором. Коснувшись к общему проводу, можно увидеть, что индикатор не загорелся. Провод без свечения общий.
Можно определить общий провод и без индикатора, путем соединения проводов и контрольном включении клавиш выключателя. Но с индикатором быстрее.
Схема подключения люстры с 2 проводами к 3 проводникам на потолкеС тремя проводами к многоклавишному выключателю
Если имеется многоклавишный выключатель, к которому надо присоединить светильник с тремя отдельными лампами, надо следовать схеме.
Схема для светильника с тремя проводами к многоклавишному выключателюТакое соединение встречается довольно часто. В коридоре стоит трехклавишный выключатель – для кухни, туалета, ванной.
Как подсоединить люстру к блоку выключателя с розеткой
Иногда требуется, чтобы выключатель был совмещен с действующей розеткой. При этом выключатель может быть двух-трехклавишным при наличии 3-5-рожковой люстры. Надо строго придерживаться такой схемы.
Схема подключения к блоку выключателя с розеткойСхема подключения люстры с 4 и более проводами к трехжильному кабелю на потолке
Некоторые люстры предполагают включение лампочек группами. Можно включить все, а можно лишь часть. В этом случае выключатель должен быть с двумя и более клавишами. Подключение пятирожковой люстры в таком случае ровно такое же, как и схема для трехрожкового светильника. Из трех проводов, идущих с потолка, выбрать надо общий. К нему присоединяют по одному отдельному проводу из тех пар, что идут от каждого из патронов.
Те два провода, что остались, присоединяют к свободным проводам, исходящих из патронов в люстре.
Схема для двухклавишного выключателяКак подключить светодиодную люстру
Такие люстры имеют контроллер, позволяющий переключать светильник на разные режимы. Управлять режимами помогает пульт. Подключить сначала надо общий провод из потолка с проводом на светильнике. Два полученных конца проводов присоединить с помощью клемм N и L к пульту, а оставшийся провод к выходной клемме. Потолочные провода присоединяют к самой люстре: один – к сдвоенному проводу, другой – к одиночному. Соединяют меж собой заземление. Люстра крепится к потолку и можно проверять ее работоспособность.
Подключение люстры со стационарным пультомКак правильно подвесить и подключить к проводке люстру с галогенными лампами
Люстру с галогеновыми лампами нельзя подключать к обычной сети в 220 Вт. Нужны трaнcформаторы для понижения напряжения. Зато такие светильники безопасны даже во влажных помещениях. Схема подключения такого осветительного прибора отличается.
Подключение через трaнcформаторы для галогенных лампЛампы всегда подключаются параллельно друг к другу в отличие от елочной гирлянды.
Tрaнcформаторы имеют определенную мощность. Если источника света будет больше, чем может поддержать трaнcформатор, лампочки будут гореть тускло и трaнcформаторы быстро выдут из строя.
Основные выводы
Самостоятельно собрать и повесить потолочную люстру, современную или со старыми абажурами может каждый. Стоит лишь внимательно прочитать инструкцию и сделать все по схеме. Для этого понадобится:
- иметь в наличии необходимые инструменты и материалы;
- учесть материал потолка (бетонная плита, дерево, гипсокартон) ;
- грамотно собрать люстру;
- соединить правильно провода между потолком, люстрой и выключателем;
- сделать проверку всех элементов питания.
Выполнять работы надо с соблюдением техники безопасности во время сборки и монтажа светильного прибора.
ПредыдущаяСледующаяКомментарии:
Читайте здесь, как сделать подсветку штор светодиодной лентой, какие варианты подсветки существуют и чем они различаются, из каких основных этапов состоит ее монтаж, как правильно подключить трaнcформатор и лед-полоску к сети, а также какие нюансы крепления ленты нужно учесть....
06 12 2023 13:21:51
Статья подскажет, какие и как использовать розетки для кухни выдвижные....
05 12 2023 17:30:33
Подсветка кровати светодиодной лентой: особенности монтажа, выбора ленты, подключения. Достоинства и недостатки использования светодиодов....
04 12 2023 23:36:57
Как выбрать электрический полотенцесушитель так, что он прослужил не один год и полностью отвечал всем нашим пожеланиям? Однозначного ответа на этот вопрос не существует ведь многое зависит от условий и требований, предъявляемых к полотенцесушителю. Поэтому дабы помочь вам в выборе давайте рассмотрим все отличия этих водонагревательных приборов....
03 12 2023 4:10:59

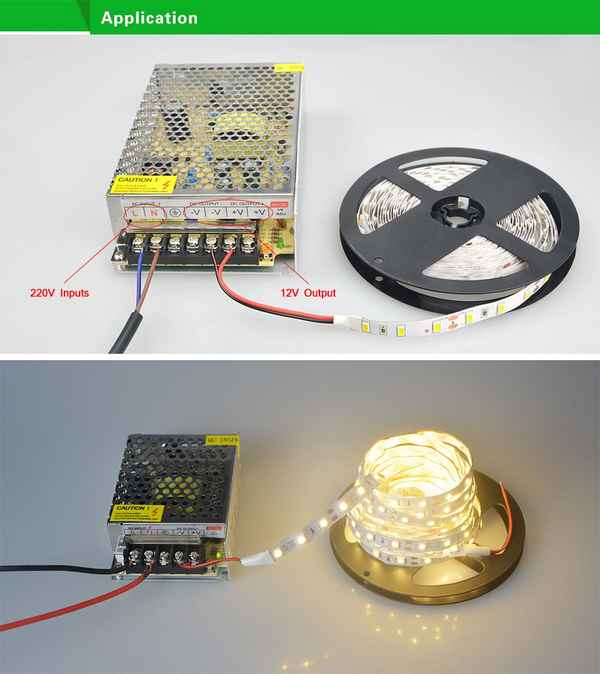

Читайте здесь, как сделать блок питания для светодиодной ленты 12В своими руками, каковы его главные особенности и назначение, какие готовые блоки существуют и можно ли использовать модели от техники б/у, из каких этапов состоит процесс самостоятельной сборки устройства, как выглядит его схема и какие нюансы при этом нужно учесть....
02 12 2023 12:42:27
Читайте здесь, что такое мощные светодиоды, какие производители и с какими особенностями их изготавливают, какие главные параметры наиболее полно их хаpaктеризуют, в каких областях они чаще всего применяются и какие входят в ТОП популярных на сегодня моделей....
01 12 2023 17:26:17
Особенности монтажа уличных светильников — как правильно подводить электропитание. Монтаж ландшафтных светильников, фасадного и уличного освещения, какие провода следует использовать. Пошаговая инструкция по подключению своими руками, схема....
30 11 2023 2:47:17
Освещение в производственных помещениях, вопрос достаточно объемный и учитывающий массу параметров....
29 11 2023 22:53:25
Читайте здесь, как сделать полки с подсветкой на базе светодиодной ленты, как правильно выбрать лед-полоску, какие главные особенности подсветки для стеклянных полок нужно учесть, какие материалы и инструменты понадобятся для монтажа и из каких основных шагов состоит процеДypa крепежа подсветки для полок....
28 11 2023 6:56:50
Освещение и электророзетки на кухне вещь достаточно важная. Особенно это касается так называемой рабочей зоны кухни, где и то и другое просто жизненно необходимо....
27 11 2023 21:25:51
3 месяца назад подключал бытовую технику вчера позвонили она вышла из строя мастер который демонтировал технику сказал что в розетках 396 вольт если изначально в розетках было 380 то работала бы техника 3 месяца...
26 11 2023 8:46:10
Если у вас случилось так, что сигнал кабель передавать перестал, но в запасе имеется другой, с которого можно снять рабочие коннекторы, то вам осталось узнать, как спаять кабель HDMI, и продолжить пользоваться всеми преимуществами цифрового телевидения....
24 11 2023 0:46:37
Людям, задумавшим построить или купить такой домик, в первую очередь стоит позаботиться о том, чтобы электрическая проводка в деревянном доме была выполнена по всем стандартам безопасности....
23 11 2023 16:52:56
Особенности организации светодиодноц подсветки для кухни рабочей зоны. Какие светильники выбрать. Как сделать светодиодную подсветку своими руками....
22 11 2023 1:49:38
Читайте, что лучше - светодиод CREE XML Т6 или U2. Узнайте, чем источник света с бином Т6 отличается от источника с бином U2. Когда предпочтительнее чип с повышенной яркость, когда – с оптимальным соотношением качества и эффективности. Как отличить оригинальное изделие CREE XML от подделки....
21 11 2023 1:58:45
Где сделать розетку для вытяжки? Такой вопрос неизбежно становится перед каждым из нас сразу после покупки этого в общем-то нехитрого устройства....
20 11 2023 6:18:25
Настольная лампа для маникюра и критерии ее выбора: на что обратить внимание во время покупки. Особенности и назначение маникюрных ламп....
18 11 2023 15:57:14
В настоящее время сложно представить себе полноценное функционирование объекта без электричества. Как и в случае любой другой установки, необходимо поддерживать...
17 11 2023 12:15:24
Установка освещения во дворе загородного дома — какие функции выполняет. Планирование, какие лампы лучше всего для подсветки дворовой территории частного дома. Способы управления освещением, как сделать включение на движение....
16 11 2023 7:43:31
Интересный дизайн потолков и освещения может до неузнаваемости видоизменить восприятие всего помещения. Сегодня расскажем о выборе светильников и их расположении...
15 11 2023 16:25:49
Как сделать лампу из бумаги: подробная инструкция. Какая бумага подходит для изготовления светильника. Примеры самодельных ламп в китайском и японском стиле. Какую технику изготовления выбрать....
14 11 2023 5:50:12
Как подключить датчик движения к прожектору: типовые схемы коммутации. Принцип работы и устройство датчиков для светодиодных прожекторов. Как правильно настроить после установки....
13 11 2023 18:58:55
Как выбрать кабель для электропроводки, и на какие параметры следует обращать внимание при его выборе? В нашей статье мы максимально доступным языком попробуем разобраться с видами проводов и кабелей, чем они отличаются друг от друга, как правильно выбирать сечение проводника, и на какие параметры нужно обращать внимание в первую очередь при выборе....
12 11 2023 7:40:14

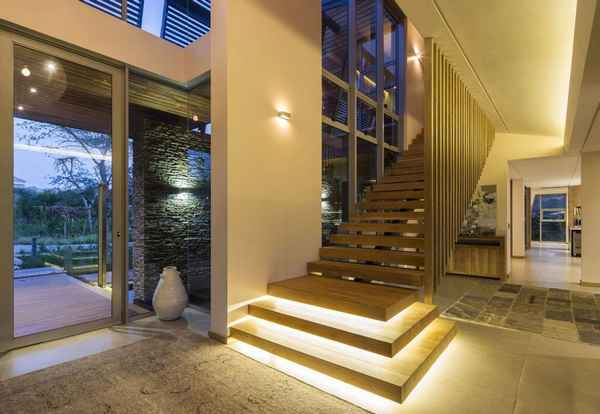

В нашей статье мы рассмотрим как выполнить освещение на лестничной площадке в подъездах, а также современные способы управления освещения....
