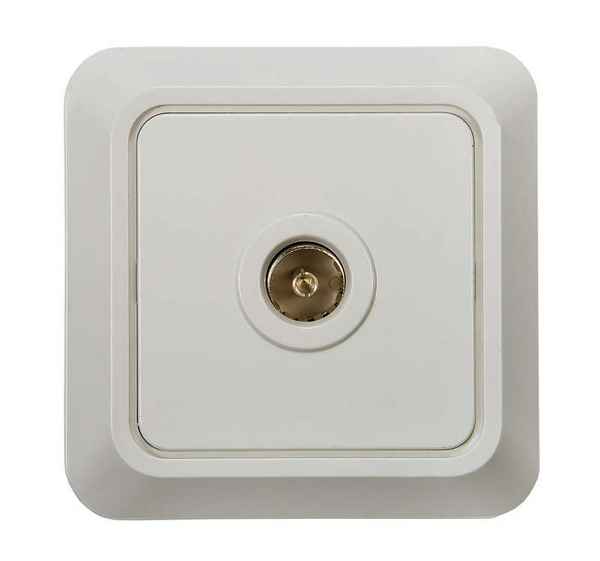

Как выполняется подключение тв розетки
Подключение ТВ кабеля к розетке вопрос достаточно простой. Но он имеет определенные нюансы, незнание которых приводит к нареканиям на их работу.
Дело в том, что на данный момент на рынке представлено три вида ТВ розеток. Каждый вид этих электроустановочных устройств предназначен для использования в определенной схеме. И неправильный выбор может привести к значительному ухудшению качества изображения. Да и технические параметры розеток имеют определенные отличия, на которые стоит обратить внимание.
Содержание
Схемы подключения ТВ розеток
Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.
Последовательная схема подключения ТВ розеток
Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.
Проходная схема подключения ТВ розеток
Итак:
- Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
- Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
- Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.
- Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
- Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.
Обратите внимание! Падение уровня сигнала на оконечных и проходных розетках производителями в большинстве случаев указывается отдельно. Этот параметр называется падение сигнала на проход и обычно составляет от 10 до 15дБ. Понятное дело, что чем ниже это значение, тем лучше.
- Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
- Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
- Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.
Схема подключения ТВ розеток «звезда»
Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она пpaктически не ограничивает нас в их количестве.
Схема «звезда»- Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
- Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колeбaться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.
- Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.
- Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
- Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.
Выбор ТВ розеток
Имея представление как подключить розетку ТВ можно приступать непосредственно к их выбору (см. ТВ розетка: выбор и установка своими руками). Для каждого вида розетки имеются свои параметры выбора. Поэтому дабы сделать нашу статью более наглядной мы их сведем в общую таблицу.
Падение уровня сигнала на разных частотахПодключение ТВ розеток
После того как выбрана схема подключения, розетки и кабель, можно перейти непосредственно к вопросу как подключить кабель ТВ к розетке. Ответ на этот вопрос во многом зависит от типа крепления кабеля, который вы выбрали, а также от типа розетки.
- Прежде чем приступать непосредственно к подключению следует правильно проложить кабель и завести его в распределительные коробки. Как и обычную электрическую проводку это можно сделать двумя способами – открытым и скрытым.
- Открытый способ предполагает прокладку кабеля в плинтусах или специальных пластиковых коробах. При этом следует не допускать соприкосновения телевизионных и силовых кабелей. Иначе при повреждении силового провода возможно повреждение ТВ кабеля, что может привести к повреждению всей ТВ сети и телевизоров, подключенных к ней.
- Так же нельзя допускать совместной прокладки нескольких ТВ кабелей в одном коробе. Это может привести к появлению помех и наложению изображений.
- Перед тем как подключить кабель к ТВ розетке скрытым способом вам следует проложить штробы. За счет большей толщины ТВ кабеля их глубина должна быть выше чем для силовых проводов. В этом случае следует так же соблюдать правило о недопустимости соприкосновения силовых и телевизионных кабелей, а также о совместной прокладке нескольких телевизионных кабелей.
Обратите внимание! Совместная прокладка силовых и телевизионных кабелей вполне допустима при отсутствии соприкосновения. Это связано с тем, что большинство телевизоров имеют отстройку от помех промышленной частоты.
Итак:
- Следующим важным аспектом является правильная зачистка кабеля для подключения. В этом вам должно помочь видео на страницах нашего сайта.
- Теперь что касается непосредственно подключения. Наиболее распространенным является винтовое подключения кабеля. Оно предполагает крепление кабеля к розетке винтами.
- В этом случае кабель после зачистки запускается под специальное крепление. Это необходимо сделать таким образом, чтоб центральная жила села на свое место крепления. Под специальным креплением у нас должна оказаться оплетка кабеля. После этого зажимаем один винт крепления центральной жилы и два винта крепления оплетки.
Обратите внимание! При всех видах крепления критически важно дабы оплетка не пересекалась с проводом центральной жилы. В противном случае это приведет либо просто к помехам, либо к повреждению усилителя.
- Некоторые производители, например фирма lezard, выпускают розетки с зажимными типами крепления. В этом случае после разделки кабеля вам не потребуется никакой инструмент.
- Суть данного метода сводится к креплению посредством механического замка. Для совершения подключения вам достаточно раскрыть замок, завести в него кабель и зафиксировать в нужном месте центральную жилу. После этого замок закрывается, что обеспечивает не только фиксацию кабеля, но и требуемый контакт кабеля с контактами розетки.
- Но у ТВ розетки подключение может осуществляться и по схеме быстрый монтаж. Его суть сводится к использованию специальных зажимов, которые обеспечивают надежный контакт с кабелем. При этом работа данного способа подключения идентична схеме с механическим замком.
- Отдельно хотелось бы отметить подключение проходных розеток. Ведь в этом случае к одной розетке крепятся два кабеля. Здесь очень важно не перепутать приходящий и отходящий кабель. Для этого производители обычно наносят обозначение типа «вход» и «выход» или обозначение стрелками.
Вывод
Как видите подключение кабеля к ТВ розетке дело не такое уж и сложное. Главное правильно выбрать схему и необходимый для данной схемы вид розеток. В остальном данная процеДypa не должна вызвать трудностей даже у людей весьма далеких от телекомуникаций.
