Лампы ДНаТ уже много лет используются для организации системы освещения улиц. Несмотря на то, что рынок заполняется новыми осветительными устройствами, натриевые лампочки продолжают держать свои позиции.

Их популярность объясняется тем, что они обладают самой высокой светоотдачей по сравнению с другими газоразрядными лампами. Кроме того, они потрeбляют мало электричества и способны работать при низкой температуре.  Однако эти устройства имеют и недостатки.

Чтобы правильно выбрать лампу ДНаТ, нужно знать, какие виды устройств существуют, какими хаpaктеристиками они обладают, и где их можно применять. Кроме того, данный осветительный элемент имеет свои особенности подключения.

Содержание

• 1 Лампа ДНаТ: что это такое и как расшифровывается
• 2 Принцип работы
• 3 Устройство
• 4 Сфера применения
• 5 Особенности подключения
• 6 Достоинства и недостатки
  • 6.1 Плюсы
  • 6.2 Минусы
• 7 Другие виды натриевых газоразрядных ламп
• 8 Основные выводы

Лампа ДНаТ: что это такое и как расшифровывается

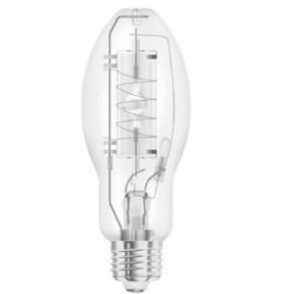

Лампа ДНаТ – это источник света, наполненный парами натрия и ртути. На вид это лампочка в виде трубки с резьбовым цоколем. Корпус осветительного прибора изготовлен из термически стойкого стекла.

При запуске устройства образуется дуговой разряд внутри трубки. После этого они излучают яркий световой поток оранжевого оттенка.

Важно! Для подключения ДНаТ необходимо приобрести специальное зажигающее устройство и дроссель. Дополнить комплект можно конденсатором. Без первых двух приборов запустить лампу не удастся.

Натриевые лампы ДНаТ бывают разных мощностей – от 70 до 400 Вт. Этот параметр нужно учитывать при выборе светильника и комплекта для подключения осветительного элемента.

Расшифровка ДНАТ – лампа дуговая натриевая трубчатая.

Принцип работы

Внутри корпуса лампы размещена горелка из оксида алюминия. Она заполнена смесью газов (амальгама натрия, ксенон). Именно в этой колбе происходит весь цикл работы источника света.

Натриевые лампы ДНаТ имеют простую конструкцию, поэтому их принцип работы тоже несложный. Как уже упоминалось, для функционирования им необходимо ИЗУ (зажигающее устройство) и электронный балласт (дроссель). После включения лампы зажигающий прибор генерирует импульсы с напряжением в лампочку. Тогда в парах натрия образуется электронный заряд в виде дуги. После этого источник света излучает желто-оранжевый свет. Однако сразу после запуска лампа работает слабо, так как горелке нужно время на разогрев. Примерно через 5 – 10 минут свет становится ярким.

Для бесперебойной работы ДНаТ нужен электронный балласт. Этот прибор поддерживает стабильное напряжение.

Современные производители выпускают ДНаТ, конструкция которых немного отличается. В новые лампы уже встроен зажигающий прибор.

Устройство

Конструктивно лампа натриевая ДНаТ очень похожа на другие устройства газоразрядного типа. На вид это стеклянная колба в форме цилиндра с цоколем.

Строение ДНаТ:

1. Наружный корпус из термостойкого прочного стекла.
2. Разрядная трубка, в которой образуется дуга.
3. Электроды.
4. Керамическая заглушка.
5. Штенгель из ниобия, который сообщается с внутренней полостью горелки.
6. Бариевый штенгель, который поглощает газ.
7. Винтовой цоколь.

Внутри колбы размещена горелка, по краям которой находятся электродные элементы. Окись алюминия, из которого выполнена разрядная трубка, делает ее устойчивой к парам натрия. Она пропускает около 90% света.

Внутри корпуса размещены прокладки, которые не пропускают воздух в нее. Температура в горелке может достигать около 1300°, если в нее попадет кислород, то лампочка может треснуть или взорваться. Именно от этого защищают ее прокладки, сохраняя вакуум внутри колбы.

Сфера применения

Так как цветопередача ДНаТ достаточно низкая, то их не применяют для освещения жилых помещений, рабочих мест. Чаще всего натриевые источники света используются на улицах, они излучают яркий контрастный свет, повышая видимость на дорогах даже при тумане и снегопаде.

Сферы применения ламп ДНаТ:

1. Системы освещения для больших территорий, широких улиц, шоссе, автомобильных магистралей.
2. Фоновое освещение в туннелях, спортивных комплексах, аэропортах, железнодорожных вокзалах.
3. Подсветка памятников и других архитектурных сооружений.
4. Освещение цехов, складов, где уровень цветопередачи неважен.
5. Искусственное освещение в питомниках для растений, теплицах, цветниках.

Системы освещения с использованием натриевых источников света показывают качественную работу, устойчивость к погодным условиям и высокую энергоэффективность.

Читайте также  Как правильно паять светодиодную ленту

При выборе осветительного элемента, нужно четко понимать, какую функцию он будет выполнять. Ведь нужно подобрать устройство с подходящей мощностью.

Для теплиц и оранжерей можно использовать лампы от 70 до 400Вт. В идеале натриевая лампа для растений должна иметь мощность 150 – 250Вт. Искусственное освещение повышает темпы роста и урожайность овощей, ягод, цветов и т. д.

С определенным ограничением для растений можно использовать лампочки на 400Вт. В таком случае осветительную аппаратуру нужно размещать на расстоянии 50 см от объекта. Использовать устройства с более высокой мощность запрещено, так как они просто сожгут растение.

В уличные фонари обычно устанавливают ДНаТ на 70 – 150Вт. При этом для осветительных устройств нужно подбирать элементы с такой же мощностью. Например, для светильников 150Вт подойдет лампочка с таким же значением.

Внимание! При использовании ДНаТ на улице, выбирайте лампу с защитой корпуса от повышенной влажности с маркировкой IP65.

В домашние светильники не рекомендуется устанавливать натриевые лампы даже с малой мощностью. Они плохо влияют на зрительный аппарат человека.

Особенности подключения

Если вы не знаете, как подключить ДНаТ, то можете обратиться к специалисту или попытаться разобраться самостоятельно.

В первую очередь нужно подготовить комплект, в который входит сама лампочка, дроссель, ИЗУ и желательно конденсатор. Схема подключения натриевой лампы обычно изображена на корпусе балласта или зажигающего устройства.

Для подключения лампочки используют двух- или трехконтактный зажигающий прибор. На фото выше показана схема подключения лампы ДНаТ с ИЗУ, которое имеет 3 вывода.

На картинке выше показано, как подключить лампу ДНаТ с применением зажигающего устройства с двумя выводами и с конденсатором.

Конденсаторное устройство в комплекте уменьшает нагрузку на проводку. То есть, кабеля будут греться меньше.

Подключается ДНаТ с трехконтактным ИЗУ по такому плану:

1. Сначала с помощью мультиметра проверяется изоляция балласта и конденсатора. Перед прозвонкой прибор нужно переключить на максимальное сопротивление. Это необходимо, чтобы проверить, не проходит ли ток на корпус.
2. Собирается комплект в компактном двухфазном щитке. Для лампочки на 400Вт подойдет автомат мощностью 5А. Он позволяет включать/выключать светильник и защищает детали от повреждения.
3. Из щитка выведите 2 провода с отрицательным зарядом: один подсоедините к лампе, а второй – клемме «N» на ИЗУ. Балласт устанавливают в разрыв фазной, а не нулевой жилы, которая идет к лампе.
4. Расключите фазный кабель. Одну жилу с автомата вставьте во входящий контакт балласта. А кабель из выходящего контакта подключите к зажиму «В» на зажигающем устройстве.
5. Средний провод «LP» от ИЗУ проведите к патрону лампочки.

После подключения можно проверить лампочки на работоспособность.

Если у вас зажигающее устройство с 2-мя выводами, то подключайте их параллельно ДНаТ. Для этого после дросселя заведите в ИЗУ фазную жилу, а ко второй клемме подключите нейтральную. Ее можно протянуть даже от патрона.

Двухконтактные зажигающие приборы не рекомендуется применять для мощных ДНаТ, так как во время запуска напряжение поступает не только на лампочку, но и на балласт. Из-за этого изоляция дросселя может повредиться. ИЗУ безопасно при подключении маломощных источников света, для запуска которых нужно не больше 2 киловольт.

Конденсаторное устройство подключается параллельно всей цепи. Для этого одну жилу заводят на фазный выход автомата, а второй на нулевой. Потом протяните провод и расключить его на патроне.

Достоинства и недостатки

Если вы не можете определиться: ДНаТ или led лампы приобрести, то нужно рассмотреть плюсы и минусы натриевых устройств. Тогда вы сможете взвесить все за и против, чтобы сделать правильный выбор.

К положительным свойствам натриевых источников света относят их высокую светоотдачу, длительный срок службы, малое потрeбление энергии. Кроме того, они имеют высокий коэффициент полезного действия и устойчивы к перепадам температуры.

Однако ДНаТ требуют времени для запуска (5 – 10 минут), они имеют слабую цветопередачу, искажают цвета, чего не скажешь про светодиод. К минусам осветительного элемента можно отнести частое мерцание лампы, которое приводит к переутомлению глаз.

Читайте также  Порядок и способы установки закладных под натяжной потолок для люстр, точечных светильников, карнизов

Подробнее о достоинствах и недостатках ламп ДНаТ будет рассказано далее.

Плюсы

Специалисты выделяют следующие положительные хаpaктеристики ламп ДНаТ:

1. Натриевые источники света излучают мощный световой поток (до 160Лм/Вт для ламп с высоким давлением, примерно 200 Лм/Вт для модулей с низким давлением). Эти показатели выше, чем у других видов натриевых устройств и лед-ламп.
2. Длительный ресурс эксплуатации – от 10000 до 30000 часов. При этом качество освещения не снижается.
3. ДНаТ потрeбляют минимальное количество электроэнергии, чему не могут не радоваться потребители. По этому показателю ДНаТ опережают ДРЛ.
4. Источники света корректно работают при температуре от -60 до +40. Светильник запускается даже при низкой температуре.
5. КПД лампы ДНаТ достигает 30%.

В зависимости от уровня внутреннего давления насыщенных паров натрия выделяют ДНаТ с высоким и низким давлением. Первые демонстрируют более высокие показатели, а вторые – низкие.

Натриевая лампа низкого давления (НЛНД) обладает всеми вышеописанными преимуществами. Ее применяют только для фонового освещения улиц, так как она выделяет едкий оранжевый цвет.

Натриевая лампа высокого давления (НЛВД) имеют более качественную цветопередачу, что позволяет устанавливать ее в спортивных залах, производственных помещениях. Кроме того, осветительный элемент обладает высокой светоотдачей при минимальном напряжении и длительным сроком эксплуатации. Запускаются натриевые лампы высокого давления быстрее, чем НЛНД.

Минусы

Кроме положительных хаpaктеристик лампы ДНаТ обладают негативными свойствами:

1. Низкая цветопередача, особенно у модулей низкого давления. Они искажают цвета, что не позволяет их использовать в жилых помещениях.
2. Температурное ограничение. Несмотря на заявленные производителем хаpaктеристики, рабочая температура ДНаТ находится в пределах от -20 до +30°. При нарушении этого условия прибор быстрее выйдет из строя и уменьшится светоотдача.
3. Чувствительность к перепадам электричества. Такие лампочки рекомендуется применять в сетях со стабильным напряжением. Хотя исправить этот недостаток может качественный дроссель.
4. Длительное время включения. После запуска лампочка горит слабо, максимальная светоотдача наблюдается через 5 – 10 минут.
5. Сильные пульсации тока (до 50Гц). По этой причине устройство не рекомендуется использовать для освещения домов и производственных помещений. Частое мерцание утомляет глаза.

Лампы ДНаТ содержат токсичную ртуть, поэтому утилизировать их нужно особым способом. Вышедший из строя прибор нужно отнести в специальные организации, которые занимаются опасными отходами.

Другие виды натриевых газоразрядных ламп

Существуют и другие газоразрядные осветительные элементы, которые отличаются хаpaктеристиками:

1. ДНаЗ (дуговые натриевые зеркальные). Изнутри прибор покрыт зеркальной алюминиевой пленкой, которая отражает свет и защищает горелку от перегрева. Колба имеет эллиптическую форму, оснащена резьбовым цоколем. Такие устройства широко применяются в сельском хозяйстве. Их применяют для освещения растений в теплицах.
2. ДНаС (дуговая натриевая спектральная). Изнутри лампа имеет светорассеивающее покрытие. Этим источником света заменяют токсичные газоразрядные ртутные лампы. Их часто устанавливают в светильники в лабораториях, медицинских учреждениях и т. д.
3. ДНаМТ (дуговая натриевая матовое стекло). Эти источники света имеют эллиптическую форму, матовое покрытие на корпусе, чтобы создать мягкий рассеянный свет. Остальные хаpaктеристики такие же, как у ДНаТ.

Размер цоколя зависит от мощности натриевых устройств. Для лампочек около 70Вт используют держатель Е27, а для изделий от 100Вт – Е40.

Основные выводы

Лампы ДНаТ – это экономные, долговечные источники света, которые обладают высокой светоотдачей.

Однако из-за сильной пульсации света и слабой цветопередачи их не рекомендуется применять для освещения жилых или производственных помещений. Зато ДНаТ с успехом используются на улице, в теплицах, спортивных комплексах и т. д.

Для подключения устройства нужно приобрести ИЗУ, дроссель и конденсатор.

Эти приборы запускают лампочку, стабилизируют ток, снимают нагрузку с проводов.

При выборе ДНаТ нужно четко определить его задачи, изучить хаpaктеристики, чтобы подобрать наиболее подходящий осветительный прибор.
