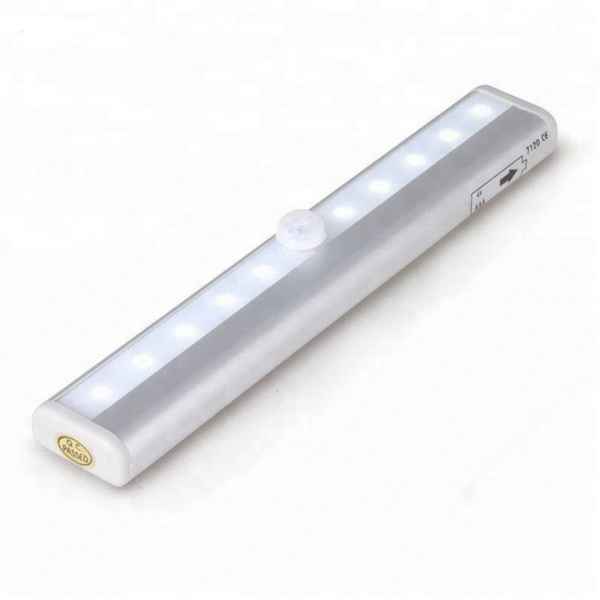

Светодиодная лента с датчиком движения: как подключить сенсор для организации эффектной подсветки
Автоматическое включение основного или дополнительного освещения весьма удобно во многих жизненных обстоятельствах. Самый оптимальный вариант такой системы – светодиодная лента, взаимодействующая с датчиком движения.
Рассмотрим, какие материалы и инструменты понадобятся для изготовления такой подсветки своими руками, какие варианты схемы подключения при этом существуют, как выглядит пошагово инструкция по ее монтажу, а также какой вариант лучше – самодельный или коробочный.
Содержание
- 1 Инструменты и материалы для изготовления подсветки
- 2 Схема подключения
- 3 Как подключить ленту с датчиком: пошаговое руководство
- 4 Сравнение самостоятельной сборки и коробочного решения
- 5 Основные выводы
Инструменты и материалы для изготовления подсветки
Для монтажа простейшей автоматической системы подсветки на основе светодиодной ленты понадобятся следующие материалы:
- Лед-полоска.
- Датчик движения.
- Блок питания.
- Контроллер (при использовании трехцветного RGB-варианта).
- Провода.
- Крепежные компоненты.
При этом потребуются такие инструменты:
- Электродрель, шуруповерт.
- Измерительное устройство.
- Ножницы, отвертка, нож.
- Паяльник, припой либо коннекторы.
Помимо выше перечисленных компонентов может потребоваться дополнительное оборудование и материалы в зависимости от особенностей конкретной схемы подсветки. Рассмотрим, как выбрать основные компоненты системы – светодиодную ленту и датчик движения.
Как выбрать светодиодную ленту
Существует большой ассортимент led-полосок, различающихся по ряду признаков:
- Цветовому исполнению (монохром или RGB).
- Температуре оттенка (теплые, холодные, естественные).
- Пыле- и влагозащите.
- Мощности лед-кристаллов.
- Типу питания – напрямую от сети 220 В или через понижающий трaнcформатор.
При выборе ленты нужно руководствоваться следующими критериями:
- Самая распространенная модель лед-полосок оснащается светодиодами типа SMD с размером кристалла 3528. Их светотехнические параметры схожи с натуральным источником.
- Максимальной яркостью обладают светодиодные ленты SMD 5050.
- Чем сильнее и равномернее требуется подсветка, тем большее количество диодов должно располагаться на одном метре.
- Светильники, монтируемые вблизи источника повышенной влажности (на кухне, в ванной, у поверхности пола), должны обладать высоким индексом защиты IP – от 67-68.
Обратите внимание! По типу источника питания светодиодные ленты делятся на питаемые от сети 220В и от блока питания, как правило, на 12В. Последний применяется для лед-полоски не длиннее 5 метров и рассчитывается, исходя из суммарной мощности всех диодных элементов. Подсветка на таком устройстве будет несколько дороже и сложнее, чем в случае с первым вариантом ленты.
Как выбрать датчик движения
По главному принципу работы датчик движения похож на обычный выключатель. Только замыкание контактов в нем происходит автоматически – под действием сенсора, а не рукой человека. В зависимости от типа механизма они различаются на следующие модификации:
- Инфpaкрасные.
- Ультразвуковые.
- Акустические.
- Оптические.
- Микроволновые.
Выбор конкретной модели зависит от условий эксплуатации и поставленных перед системой подсветки задач. Например, в обычных бытовых условиях для подсветки лестничных ступеней используются обычные инфpaкрасные сенсоры, принцип действия которых основан на определении теплового излучения объекта.
Среди главных рабочих параметров датчика движения выделяются:
- Уровень освещенности, когда начинает сpaбатывать сенсор.
- Время свечения после включения.
- Регулятор яркости подсветки.
- Угол обзора.
- Чувствительность, дальность действия.
Совет! Чтобы светодиодная полоска не включалась на движение, когда в помещении светло от естественного света, необходимо устанавливать датчик с фотореле. Благодаря ему устройство начнет работать только с наступлением определенной степени темноты.
Схема подключения
В зависимости от модификации светодиодную ленту с датчиком движения можно подключить как напрямую к сети 220В, так и через понижающий трaнcформатор на 12В. Рассмотрим оба варианта более подробно.
Подключение напрямую к 220В
В продаже доступны специальные светодиодные ленты, подключать которые можно непосредственно к сети 220В. Достигается это благодаря последовательности соединения лед-элементов, каждый из которых имеет заданную величину падения напряжения. При монтаже такую полоску нужно подключить только к датчику движения. Недостатком такой модели подсветки может быть мерцание и пробой электрического тока (что далеко небезопасно для домочадцев). Кроме того, если один диод перегорит, придется менять весь светильник.
Подключение через блок питания
Более безопасным, надежным, стабильным и распространенным вариантом является подключение через понижающий трaнcформатор. При этом мощность последнего должна быть не ниже суммарного аналогичного показателя для используемой светодиодной ленты. Например, если для подсветки применяется 5-метровый отрезок, на каждый метр которого приходится по 12 Вт, то итоговое значение будет 5х12=60 Вт. К этому добавляется буферные 30%, получается 60Х0,3+60=78 Вт. Блок питания должен быть примерно на 80 ватт.
Кроме того, важна последовательность соединения оборудования и полярность, как показано на ниже следующем рисунке для монохромного и RGB-варианта:
При длине светодиодной ленты свыше 5 метров необходимо использовать отдельные параллельные подключения каждого участка, как это изображено на представленных ниже рисунках:
Как видно из схем для каждого отдельного участка лучше использовать свой блок питания, так как небольшие по мощности трaнcформаторы обойдутся в сумме дешевле, чем один большой. Для RGB-версий вместо отдельных контроллеров лучше использовать специальные усилители.
Место расположение датчика движения в этих схемах – в самом начале по аналогии с обычным выключателем – через него должно проходить питание от сети 220В.
Как подключить ленту с датчиком: пошаговое руководство
Чтобы подключить светодиодную ленту к датчику движения, необходимо подготовить материалы и инструменты, выполнить разметку схемы и монтировать оборудование и проводку.
ПроцеДypa состоит из следующих шагов:
- Предварительно обесточивается сеть 220В.
- К светодиодной ленте, рассчитанной по длине в соответствии со схемой, припаиваются проводники (или подсоединяются на коннекторы). Контакты герметизируются – в зависимости от условий эксплуатации.
- Лэд-полоска устанавливается на место – приклеивается на стену, мебель, потолок, ступени или элементы декора.
- Проводка подводится к блоку питания (контроллеру для трехцветного варианта), а затем распределительному щитку.
- От распредмодуля проводники подводятся к датчику движения.
- Сенсор предварительно устанавливается на место – на кронштейн, в полость или накладным способом, его регуляторы выставляются в соответствии с рекомендациями заводской инструкции.
- Все проводники соединяются в соответствии со схемой.
- Подключается питание и устройство проверяется.
- При необходимости выполняется настройка датчика движения.
Совет! Сенсоры в датчиках движения в большинстве случаев имеют порог обнаружения движения не далее 10-15 метров. Этого вполне достаточно, чтобы автоматическая подсветка работала в доме, квартире, кабинете, офисе и любом другом небольшом помещении. Для оснащения более обширных прострaнcтв потребуется применить одновременно несколько датчиков.
Положите в корзину сразу, потом потеряется:
Сравнение самостоятельной сборки и коробочного решения
На рынке можно найти огромное количество разнообразных систем подсветок на базе светодиодных лент с датчиками движения. Однако у самостоятельного изготовления перед ними есть следующие преимущества:
- Возможность точно собрать устройство по длине, габаритам, яркости, мощности, количеству сенсоров в соответствии с условиями эксплуатации. Например, на лестничные ступени их трудно подобрать по длине и количеству датчиков.
- Цена всегда будет ниже заводских аналогов. В самодельную схему можно поставить недорогие комплектующие, не очень уступающие по качеству версиям из магазина. При этом в заводских моделях предоставляется только готовый фирменный набор.
- Отсутствие гарантии. Хотя при использовании качественных компонентов этим пунктом можно пренебречь – устройство проработает многие годы в безаварийном режиме.
В покупке уже готовых заводских моделей подсветки на основе светодиодных лент с датчиками движения также есть свои плюсы:
- Готовый комплект не требует поиска и подбора различных комплектующих, вплоть до крепежных элементов и проводки.
- Гарантия и сервисное обслуживание от производителя.
- Возможность заказать установку под ключ.
Изготавливать автоматическое освещение на базе светодиодной ленты с датчиками движения или покупать их готовые решения – выбор каждого. Нужно учесть свои возможности, силы, опыт проведения подобных работ и доступность качественных и недорогих комплектующих.
Основные выводы
Изготовление подсветки из светодиодной ленты с датчиком движения под силу любому желающему. Для этого понадобятся:
- Лед-полоска, блок питания, контроллер.
- Датчик движения.
- Проводка.
- Монтажные инструменты (дрель, шуруповерт, отвертка, паяльник).
Прежде чем приступать к монтажным работам, нужно правильно подобрать как саму светодиодную ленту, так и трaнcформатор к ней, так и датчик движения в соответствии с условиями эксплуатации. При подключении нужно следовать правилам инструкции и соблюдать технику безопасности электромонтажных работ. Изготавливать такую систему подсветки своими руками или покупать в магазине – зависит от многих факторов, в том числе от опытности, доступности материалов и сложности схемы.
Если у вас есть свой вариант подключения и применения светодиодной ленты с датчиком движения, обязательно напишет об этом в комментариях.
