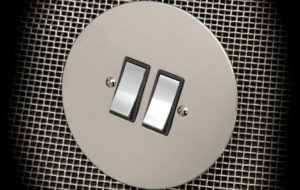

Подключение люстры к двойному выключателю (двухклавишному): как правильно подключить светильник с 2 или 3 проводами, схема

Не каждый знаком с основами электротехники, поэтому даже такая несложная операция, как подключение люстры, вызывает немало трудностей в процессе ее выполнения.

На самом деле, зная правила, понимая схему и соблюдая последовательность действий, сделать это может даже начинающий мастер.

Содержание

• 1 Общие требования и безопасность
• 2 Необходимый инструмент
• 3 Маркировка проводов
• 4 Прозвонка проводки
  • 4.1 Вольтметром
  • 4.2 Индикатором
  • 4.3 Чем опасна переполюсовка
• 5 Соединение проводов
  • 5.1 Варианты соединений
  • 5.2 Группировка проводов в люстре
• 6 Как правильно подключить люстру на двухклавишный выключатель
  • 6.1 Схема подключения люстры на двойной выключатель
  • 6.2 Количество клавиш больше, чем проводов от светильника
  • 6.3 Клавиш меньше, чем проводников в люстре
  • 6.4 Вариант подключения пятирожковой или шестирожковой люстры с двумя группами к двойному выключателю
• 7 Заземление
• 8 Основные выводы

Общие требования и безопасность

Прежде, чем приступать к работе с электросетью, необходимо ознакомиться с основными требованиями техники безопасности. Знание этих моментов поможет не только предотвратить возможные травмы, но и позволит свести к нулю риски повреждения проводников или механизмов переключателей.

Основные требования по безопасности:

• ручки всего инструментария, применяемого в работе с электрической проводкой, должны быть заизолированы;
• в период проведения манипуляций электроэнергия во всем помещении должна быть отключена посредством перевода тумблера на щитке (при его отсутствии выкручиваются пробки) ;
• монтаж двойного выключателя светильника производится в разрыв проводов «фаза».

Необходимо помнить, что в момент проведения инспекции подключенной схемы осуществлять включение и выключение можно только при окончательной фиксации проводов и их качественной изоляции.

Необходимый инструмент

Для подключения люстры к двойному выключателю понадобятся следующие инструменты:

• отвертки (фигурная и плоская) ;
• бокорез (кусачки) ;
• плоскогубцы;
• острый нож;
• вольтметр или мультиметр;
• изоляционная лента;
• клеммы;
• отвертка-индикатор.

Выбирая между мультиметром и вольтметром лучше отдать предпочтение первому, так как показания цифровых измерительных приборов более точны.

Маркировка проводов

Единого международного стандарта касательно цветной маркировки не существует. Исключение – заземляющий кабель, который окрашивается в желто-зеленый цвет и имеет обозначение на латинице «PE». В зависимости от страны-производителя маркировка остальных проводов может отличаться. Чаще всего фаза обозначается буквой «L», а нулевой или рабочий контакт – «N».

Обнаружить нужный кабель можно с помощью разного вида измерительных приборов или отвертки-индикатора напряжения.

Прозвонка проводки

Выявить заземленный провод можно далеко не в каждом доме. В сооружениях старой постройки они, как правило, отсутствуют. Оставшиеся контакты также не всегда имеют маркировку. Чтобы разобраться, где «фаза», а где «ноль» необходимо осуществить прозвонку.

Так, при двухклавишном приборе выключателя может понадобиться подключить люстру с тремя проводами, два из которых будут фазными, а один нулевой. Для определения напряжения необходимы индикаторная отвертка, тестер (мультиметр) или вольтметр.

В ходе прозвонки нужно, чтобы клавиша выключателя находилась в положении «ВКЛ», соответственно электричество в помещении также должно быть подключено. По завершении работ необходимо перевести клавишу в состояние «ВЫКЛ» и вырубить на щитке автомат или выкрутить пробки.

Вольтметром

Один из измерительных приборов, часто применяемых мастерами для определения напряжения, является вольтметр. Его главное достоинство в простоте работы, а также в отсутствии необходимости дополнительного блока питания (батареек). При работе с ним необходимо помнить, что его эксплуатация должна осуществляться параллельно источнику электроэнергии и находиться он должен строго в горизонтальном положении.

Выявление напряжения контактов с помощью вольтметра – задача простая. Достаточно закрепить провода-щупы на контактах и отследить положение стрелки на индикаторе. В случае если значение не меняется (стоит на нуле), значит оба провода являются фазными, а оставшийся нулевым. Затем стоит перенести один из щупов на «0», а второй поочередно на каждую из «фаз». Стрелка на приборе должна указать на значение в 220 В. Для облегчения дальнейшей работы необходимо отметить каждый провод цветным маркером или латиницей, где «N» – это нулевой контакт, а «L» – фазный.

Читайте также  4 мастер-класса, как своими руками сделать люстру в стиле лофт

При работе с вольтметром необходимо придерживаться ряда правил:

• в процессе измерения держать коробку прибора только горизонтально;
• правильно подбирать вольтметр к участку измеряемой цепи (не пользоваться слабым оборудованием для измерения значительных величин) ;
• соблюдать полярность.

Одной из продвинутых разновидностей вольтметра является мультиметр или тестер. Он отличается большим диапазоном измерений и может выявить значение не только напряжения, но и сопротивления, силы тока, индуктивности, температуры и частоты.

Этот цифровой прибор более точен, оснащен защитой от перегрузки, а также, в большинстве случаев, противоударным механизмом. Из недостатков стоит отметить стоимость и необходимость дополнительных источников питания (батареек).

Индикатором

Пассивная индикаторная отвертка имеется почти в каждом доме. Работать с ней просто и удобно. Достаточно прикоснуться ее жалом к оголенному контакту, как сразу станет понятно, «фаза» это или «ноль». При касании фазного провода индикатор на ручке будет светиться, в иных случаях – нет.

Все работы по прозвонке и маркировке проводников должны проводиться при включенном на щитке автомате. По завершении процесса его целесообразнее вырубить.

Чем опасна переполюсовка

Переполюсовка – это процеДypa подачи на проводники напряжения обратной полярности. При неправильном подключении это явление редко приводит к выходу прибора из строя. Однако, срок службы осветительного прибора значительно сокращается.

К тому же при выключении люстры, несмотря на отсутствие в ней тока, фазный потенциал в контактах будет сохранен, а это прямая угроза удара током в ходе проведения работ.

Вторая «особенность» переполюсовки – это способность люминесцентных светильников мерцать даже в выключенном состоянии.

Соединение проводов

В ряде случаев бывает, что количество контактов подведенной к потолку электропроводки и люстры не совпадает. Оптимальным решением данной проблемы станет группировка проводов.

Варианты соединений

Провести подключение лампы всего с двумя проводами очень просто. Выполнить присоединение одного к «фазе», а второго – к «нулю». А вот произвести те же мероприятия при наличии 2 фазных кабелей и двухклавишного выключателя уже сложнее.

Схема подключения люстры с 2 проводами к 3 проводникам на потолке

Варианты действий таковы:

• Сначала соединить контакты-фазы друг с другом, а затем к ним прикрутить один из проводов осветительного прибора. В этом случае включаться свет будет любой из клавиш, а вот выключаться одновременно обеими.
• Провести изоляцию одного фазного контакта, а второй присоединить к проводу светильника. В этом случае пользоваться можно будет только одной клавишей. Вторая будет простаивать.

В трехрожковых люстрах, где присутствует больше 2-ух контактов, их соединение будет не слишком сложным. Один из проводов, скорее всего, маркирован желто-зеленым цветом (заземление). Тогда его можно подключить к кабелю такого же цвета в проводке (если он имеется) или же просто игнорировать.

Схема для двухклавишного выключателя

Группировка проводов в люстре

Группировка контактов необходима при подключении многорожковой конструкции, где от каждого из патронов идет по 2 провода. Если планируется включение сразу всех ламп одновременно, то достаточно будет 2-ух групп: «фаза» и «ноль». Для этого все фазные контакты соединяются в одну группу, а нулевые скручиваются между собой.

Если же речь идет о 4-ех или 5-тирожковом приборе и двухклавишном выключателе, то здесь формируют 2 группы: 2 фазы и 1 нулевку. Фазные группы могут представлять собой различные комбинации. Так, в случае конструкции с 4-мя рожками они будут выглядеть следующим образом: «2+2» или «1+3». В приборе с тремя лампочками – без вариантов, только «1+3».

Читайте также  Чтоб блестела: как и чем помыть люстру в домашних условиях

Как правильно подключить люстру на двухклавишный выключатель

Большие помещения требует от осветительных приборов наличия, как минимум 3-5 плафонов. Двухрожковые варианты подойдут для небольших прострaнcтв: прихожей, санузла или кухни.

Произвести подключение таких приборов не так уж сложно достаточно правильно разбить провода на группы.

Схема подключения люстры на двойной выключатель

Алгоритм действий при работе с осветительным прибором и двухклавишным выключателем буде следующий:

• Выяснить, какие контакты нулевые, а какие фазные, имеется ли провод заземления.
• Провести скрутку 3-ех групп: «нулевки» и 2-ух «фаз». Комбинации могут быть произвольными, на выбор мастера или жильца.
• Для удобства работы можно использовать клеммные колодки, куда заводятся группы контактов.
• Провести маркировку электропроводки на потолке.
• Соединенные кабели светильника прикрутить к контактам верхней плиты перекрытия.

В случае отсутствия клемм стыки проводов необходимо заизолировать.

Важно! Не рекомендуем использовать скрутки для соединения проводки. Оптимальный вариант – применение клемм-зажимов. Они обеспечивают надежный и безопасный контакт на протяжении длительного времени.

Количество клавиш больше, чем проводов от светильника

При наличии большего количества контактов в приборе включения, можно:

• заменить выключатель;
• соединить кабели клавиш и провести подключение, при котором освещение будет включаться любой клавишей, а разрыв нулевого кабеля производиться двумя одновременно (при переводе в положение «ВЫКЛ»).

Второй вариант подразумевает использование простого по конструкции осветительного прибора.

Клавиш меньше, чем проводников в люстре

В данном случае необходимо или переделать проводку, или соединить все группы контактов в одну. В некоторых случаях используются 2 выключателя. Однако большинство считает это нецелесообразным.

Вариант подключения пятирожковой или шестирожковой люстры с двумя группами к двойному выключателю

Понимая основные принципы устройства проводки, и зная основы электротехники, произвести подключение сложной рожковой конструкции не составит большого труда.

Для этого необходимо:

• определить «нулевку» и «фазы» в коробке осветительного прибора и в потолочной проводке;
• сгруппировать провода в несколько групп (одна нулевая и 2 или 3 фазные) ;
• соединить контакты посредством скрутки или клемм (в первом случае дополнительно заизолировать).

Последний этап – проверка.

Заземление

Новые технические требования, действующие в строительной отрасли, подразумевают обязательное оснащение схемы электропроводки заземляющим кабелем. Его международная маркировка представлена в желто-зеленом цвете.

При подключении осветительных приборов в новостройках мастер сталкивается с 4-мя проводами, выходящими из отверстия плиты перекрытия. Два из них будут фазными, один нулевой и один заземление.

В современных осветительных приборах, как правило, присутствует желто-зеленый кабель, который подключается к аналогичному в потолке. Если его нет, то потолочный контакт достаточно заизолировать и убрать под декоративный колпак.

Основные выводы

Произвести подключение люстры или потолочного светильника можно только, внимательно ознакомившись с основами электротехники и требованиями по безопасности.

1. Все работы должны проводиться только при отключенном на электрощите автомате.
2. Весь инструментарий необходимо подготовить еще до начала работ. Ручки должны быть изолированными.
3. В случае отсутствия маркировки можно произвести позвонку контактов с помощью индикаторной отвертки или вольтметра.
4. При группировке проводов необходимо объединять их в группы по «фазам» и «нулевкам».
5. Скручивая контакты прибора и домовой проводки, следует использовать клеммы или самостоятельно заизолировать места соединений.
6. Во всех новых домах присутствуют кабели заземления, которые необходимо соединять с их аналогами в приборах или при неиспользовании изолировать.

Основные правила подключения осветительных приборов распространяются на все конструкции: от самых простых до сложных.  Зная схему, справиться с этой работой может даже начинающий мастер.
