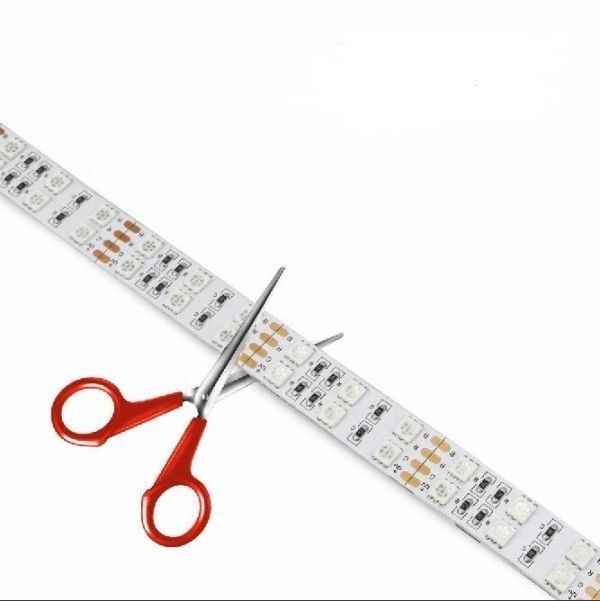

Светодиодная плата изготовлена из отрезков, которые можно использовать как самостоятельные источники света. При подключении важно знать, как отрезать светодиодную ленту, если все изделие не подходит по размерам места установки. Для этого на плате чаще всего имеются отметки, длина отрезков зависит от модели. Отрезать источник с требуемой длиной можно ножницами или острым ножом.

Содержание

• 1 Как правильно отрезать
  • 1.1 Обычную светодиодную ленту 12 В
  • 1.2 Светодиодную ленту 220 вольт
  • 1.3 Цветную RGB ленту
• 2 Обрезка диодной ленты для ремонта
• 3 Если нет маркировки
• 4 Как правильно резать диодную ленту с гидроизоляцией
  • 4.1 Покрытую силиконом
  • 4.2  В силиконовой трубке
• 5 Как соединить отрезки светодиодной ленты
• 6 Основные выводы

Как правильно отрезать

На каждой Led-ленте множество коротких блоков, на которых установлено количество чипов и резисторов, зависящее от модели. Светодиоды прозрачные или белые, ограничители тока черные. Между блоками чаще всего есть отметка (пунктирная линия и изображение ножниц), по которой полосу можно порезать.

Внимание! Если отметок нет на лицевой стороне, следует осмотреть изнаночную сторону.

На тонкой полосе разрез удобнее сделать острыми ножницами. Исключение – платы, установленные в трубку из силикона. Отрезать нужно между двух контактных площадок. При смещении сложно припаять провода для соединения с другими отрезками или блоком питания.

На светодиодной полосе через каждые 50 см есть стыки, в которых отдельные блоки спаяны внахлест. Отрезать ленту в этих местах не желательно (контактные площадки получаются слишком маленькие). Если все-таки отрезать необходимо, ножницы необходимо заменить паяльником (распаять стык).

Обычную светодиодную ленту 12 В

Светодиодная полоса на 12 В состоит из блоков, на которых установлено 3 диода (в изделиях на 24 В – 6 диодов). Это значит, что их ее можно разрезать на очень короткие кусочки. Режется изделие строго по пунктирным линиям острыми ножницами.

Важно! При несоблюдении этого условия отдельные блоки гореть не будут, подключить их будет невозможно. Испорченный участок придется отрезать и выбросить.

Отрезать от платы из SMD 335 и DIP можно на кусочки, состоящие из 3-х диодов.

Светодиодную ленту 220 вольт

Светодиодные ленты на 220 вольт производятся из светодиодов SMD 3528, 2835, 3014, 5050, 5630 и бывают нескольких видов, отличающихся по схеме установки чипов. Основное отличие от изделий на 220 В – кратность реза 0,5,1 или 2 метра. Количество диодов на одном отрезке варьирует в пределах 30-120 штук. Отрезать от такой ленты кусок можно ножницами по пунктирным линиям.

VLUU L100, M100 / Samsung L100, M100

Цветную RGB ленту

Устройство светодиодных плат из RGB и RGBW мало отличается от конструкции одноцветной светодиодной ленты. Разница заключается в количестве дорожек, проводящих ток (на многоцветной полосе их четыре или пять). На контактных площадках маркировка «R», «G», «B» и «-» (на RGBW полосе «R», «G», «B», «W» и «-»). Отрезать от такой полосы кусок можно так же, как от монохромной – по пунктирным линиям.

Читайте также  Проверка, ремонт и замена ламп подсветки монитора своими руками

При подключении к источнику питания и соединении отрезков важно соединить каждый канал с соответствующей по цвету контактной площадкой. При нарушении этого условия источник света выйдет из строя из-за отличия параметров питания каждого цвета.

Обрезка диодной ленты для ремонта

При выходе из строя во время эксплуатации одного диода перестает светиться целый блок. Если полоса на 12 В, гаснут 3 чипа, в светодиодной ленте на 220 В – 0,5-2 метра. Источник света можно восстановить, если правильно отрезать неисправный блок и установить новый. Отрезать нужно по линиям, расположенным по обе стороны от неисправного диода.

Внимание! Для присоединения нового блока можно использовать специальные монтажные элементы или пайку.

Использование коннекторов дает возможность провести ремонт без демонтажа. Для пайки требуется паяльник на 25 Вт и провод с сечением 0,5 м2. Использовать кислоту нельзя, провода необходимо зафиксировать при помощи термоусадочной трубки.

Если нет маркировки

Бывает, что в магазинах продаются светодиодные полосы, на которых нет линий, по которым можно отрезать блоки. Приобретать их нежелательно из-за низкого качества. Но если все же приходится работать с таким источником света, ориентироваться нужно на расположение контактных площадок и светодиодных элементов.

Визуально контактная площадка выглядит как расширение полоски по краю платы. Она располагается поперек ленты и есть на всех изделиях. Резать нужно в этих местах, ориентируясь на середину контактных площадок.

Иногда встречаются светодиодные ленты, на которых контактные площадки расположены на стороне подложки.

Как правильно резать диодную ленту с гидроизоляцией

Чтобы укоротить светодиодную плату с гидроизоляцией, силикон необходимо зачистить при помощи ножа. Делать это необходимо аккуратно, чтобы не повредить диоды и другие элементы схемы.

Покрытую силиконом

Полосы, покрытые силиконом, могут не иметь меток на лицевой поверхности. Схема установки светодиодных чипов и дорожек располагается на обратной стороне.

Силикон может быть нанесен на одну или обе стороны платы. Так как конструкция светодиодной полосы такая же, как у стандартной, после снятия силикона блоки можно отрезать ножом (ножницы могут повредить контактные площадки).

Последовательность действий:

• наметить место реза;
• убрать силикон;
• отрезать нужное количество блоков;
• подготовить концы для установки коннектора или пайки.

После соединения отрезков необходимо провести изоляцию областей контактных площадок.

 В силиконовой трубке

Изделия со степенью защиты IP68 помещаются в трубку из силикона. Перед тем, как отрезать один или несколько блоков, силикон удаляется. Делается рез ножом (ножницы неравномерно растягивают материал), трубка отслаивается с торцов. Для того, чтобы отрезать полосу, используются острые ножницы, для соединения – коннекторы из силикона в форме кольца.

Как соединить отрезки светодиодной ленты

Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.

Важно! Модели для полос на 12 и 24 В не подходят для изделий на 220 В.

Преимущества использования соединительных элементов (если сравнивать с пайкой):

• невысокая стоимость;
• простой монтаж;
• избавление от необходимости покупать паяльник, припой и флюс.

Читайте также  Подсветка стен своими руками

К недостаткам можно отнести:

• невозможность использовать при необходимости в большом токе для светодиодных чипов;
• неустойчивость к окислению;
• использование для изготовления не термостойкого пластика.

Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.

По способу подключения коннекторы делятся на:

• прижимные
• с защелкой;
• прокалывающие.

В прижимной коннектор при соединении нужно выдвинуть пластину и до упора вставить полосу. Контакт создается после того, как пластина задвигается на место. Преимущества такого коннектора – малые размеры по высоте и ширине. Недостаток – невозможность увидеть плотность и надежность контакта.

Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:

• контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
• при большой мощности контакты плавятся;
• для изделий с большим током использовать нельзя.

Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.

Важно! Независимо от типа коннектора требуется зачистка контактов платы до блеска. При соединении отрезков важно не перепутать полярность.

Частые ошибки при использовании коннекторов:

• лак на контактных площадках;
• подогнутая ножка коннектора;
• неверная ширина полосы;
• лента не задвинута до конца.

Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.

Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.

Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной линии, а оставляя 2 контакта. Но один отрезок придется выбросить.

Основные выводы

При необходимости удлинить или укоротить светодиодную ленту требуется резка на блоки, способные выполнять роль отдельных источников света.

Перед нарезкой необходимо определить:

• длину блоков конкретного изделия;
• количество дорожек, проводящих ток;
• вид инструмента для резки.

Проблемы могут возникнуть, если на полосе отсутствуют отметки в виде пунктирных линий и ножниц. Если их нет и на обратной стороне, нужно ориентироваться на ширину полосы, расположенной по краям ленты.

Силикон удобнее резать ножом, плату – острыми ножницами.

Домашние мастера устанавливают светодиодные ленты по-разному. Если у вас есть опыт разделения светодиодной ленты, поделитесь им в комментариях.
