Чтобы полихромная светодиодная лента работала в соответствии со своим назначением, требуется установить специальный контроллер. Led controller может иметь разную функциональность и назначение – зависит от возложенных на него задач, количества цветов, периодичности диммирования и многих других параметров. Рассмотрим, что собой представляет это устройство, какие его виды существуют, как правильно его выбрать и подключить, следуя пошаговому руководству.

Содержание

1 Зачем нужен контроллер

2 Виды контроллеров

3 Как выбрать контроллер для светодиодной ленты

3.1 Какие ошибки могут быть допущены при выборе

4 Подключение контроллера к светодиодной ленте

4.1 Пошаговая инструкция

5 Основные выводы

Зачем нужен контроллер

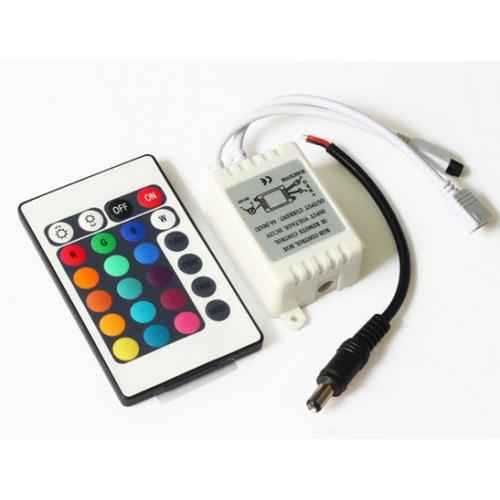

Led-контроллер требуется прежде всего для переключения в РГБ-ленте между различного цвета светодиодными элементами в соответствии с заданными программными настройками. Кроме того, он позволяет управлять яркостью свечения и добиваться различных динамических эффектов в переключении между синими, красными и зелеными лэд-кристаллами. Внешне это компактное устройство с подсоединенным к нему блоком питания для выпрямления и уменьшения напряжения питания до 12-24 вольт.

Напрямую от сети в 220В трехцветные светодиодные ленты никогда не подключаются, а только через понижающий модуль. Контроллеры могут иметь разное внешнее исполнение – от стандартного, применяемого в бытовых условиях при комнатной температуре и сухом воздухе, до герметичного влагозащищенного IP68. По этому параметру их нужно выбирать в соответствии с местом установки самой лед-полоски. Если последняя монтируется на кухне, в бассейне, бане или на улице, то и блок контроля должен иметь соответствующие хаpaктеристики и стойкость к факторам окружающей среды.

Обратите внимание! Для управления монохромной светодиодной ленты установка контроллера не требуется (хотя в продаже и встречаются подобные модели). Она подключается либо через блок питания, либо напрямую от розетки. Понадобится только управлять яркостью. Для этого к ней нужно подвести диммер – для каждой зоны отдельно. Последние регулируются пультом, как правило, наиболее удобной модификации – радиочастотной. При этом само устройство может располагаться в отдельной нише в стене.

Виды контроллеров

Для светодиодов в РГБ-ленте применяют несколько модификаций контроллеров. При этом они могут различаться между собой по нескольким признакам:

1. Внешнему исполнению. Блок управления оснащается защитой от внешних факторов, либо нет.
2. Типу монтажа. Корпус устройства содержит либо специальные отверстия под шурупы, либо включает рейку (для установки в электрощиток), либо другие системы крепежа.
3. Методу управления. Оснащаются как простейшей системой – кнопками, так и более усовершенствованными – радиочастотными пультами или через WiFi-сеть со смартфона.

По виду системы управления контроллеры для светодиодных лент могут иметь следующие модификации:

1. Без пульта.
2. С ПДУ на кнопках.
3. Пульт с сенсорным экраном.
4. Со встраиваемыми сенсорными дисплеями.
5. «Умные» контроллеры.

Читайте также  Светящийся шар своими руками: пошаговая инструкция и необходимые материалы

Максимальной функциональностью отличаются модели с пультом на сенсорном экране или с кнопками. При этом для передачи сигнала они оснащаются ИК-портом или радиочастотным модулем. Первые требуют определенной направленности в прострaнcтве для выполнения комaнд, вторые – могут располагаться в любом месте, даже за стеной.

По внешнему оформлению пульты разделяются на три модификации:

1. Кнопочные.
2. Сенсорные. На панели имеется кольцо и несколько клавиш для выполнения различных функций.
3. Стационарные. В отличие от вышеописанных типов устройств данная модификация устанавливается на стену в подрозетник либо на подставку на рабочий стол.

Рекомендация! На пульте дистанционного управления должна обязательно быть функция включения белого цвета. Помимо разноцветного свечения иногда требуется установить обычное повседневное «бесцветное» освещение. Именно в этом случае она и пригодится.

Современные модели пультов для контроллеров светодиодных лент позволяют выполнять следующие операции:

1. Включать и отключать RGB-ленту.
2. Настраивать яркость (функция диммера включена).
3. Задавать оттенки цвета.
4. Создавать программы интенсивности, времени изменений свечения в том или ином спектре.

Если многоцветная подсветка состоит из комплекта светодиодных лент для различных зон с разными задачами, лучше воспользоваться более функциональными аудио- и Смарт-контроллерами. С их помощью можно задавать самой различной сложности программы управления и обеспечить эффект цветомузыки.

Как выбрать контроллер для светодиодной ленты

При выборе контроллера для цветной светодиодной ленты необходимо учесть ряд его технических хаpaктеристик:

1. Вольтаж.
2. Мощность.
3. Сила тока.
4. Исполнение корпуса.

Вольтаж контролирующего устройства должен точно соответствовать аналогичному параметру лед-ленты. Как правило, это 12 или 24 вольта. Их значения можно найти в описании. Немного сложнее дело обстоит с мощностью – ее нужно рассчитать. Она должна равняться суммарному значению для всех лэд-элементов. Например, если один метр светодиодной ленты потрeбляет 4 Вт, а общая длина = 5 метрам, то общее значение будет 20 Вт. Именно такое значение должна иметь мощность самого блока.

Внимание! При выборе контроллера по мощности светодиодной ленты брать запас в 20-30% не нужно. Такие требования рекомендуется соблюдать только для блока питания.

Аналогичным образом ведется расчет для силы тока светодиодной ленты. Так, если метр ее длины потрeбляется 1,2 А, значит, при протяженности в 5 м, ее общий показатель будет равен 6 А. Не менее важно выбирать блок контроля по типу корпуса. Если его монтаж планируется на улице или в сыром помещении, то он должен иметь соответствующую степень защиты.

При подключении дополнительного витка светодиодной ленты для синхронной работы от уже установленной с контроллером потребуется монтировать усилитель (между двумя лэд-полосками) и блок питания (от ближайшей розетки). Это позволит установить набор разноцветных led-светильников, сэкономив на прокладке кабеля. При этом все элементы цепи должны иметь соответствующий номинал по току, напряжению и мощности.

Читайте также  Как правильно выбрать, установить и использовать неоновую подсветку

Какие ошибки могут быть допущены при выборе

Среди наиболее распространенных ошибок, которые нужно избегать при выборе контроллера для светодиодной ленты, можно выделить:

1. Не учитывается суммарная мощность лед-элементов.
2. Неправильный монтаж блока контроллера за навесным потолком при использовании пультов с ИК-портом.
3. Установка управляющих устройств для разных комнат с одной частотой (хаpaктерно для какого-то конкретного производителя). При включении с пульта будут запускаться сразу несколько областей. Избежать проблемы можно, используя разные каналы или модели разных линеек для разных зон.

Подключение контроллера к светодиодной ленте

Выполнить подключение контроллера к РГБ-светодиодной ленте лучше посредством с помощью специальных разъемов коннекторов. При этом место на блоке обозначено специальной маркировкой:

1. Red-R; красный цвет.
2. Green-G; зеленый.
3. Blue-B; синий.
4. +Vout-+Vin – положительный или плюсовой.

Рассмотрим подробную инструкцию подключения.

Пошаговая инструкция

Прежде всего необходимо подготовить исходные материалы – контроллер, светодиодную ленту, блок питания и коннекторы. Далее, следуя инструкции, выполнить их соединение и подключение:

1. В соответствии с цветовой схемой соединить лэд-полоску с коннектором.
2. Найти обозначение клемм на блоке и подключить к нему коннектор, так чтобы контакты ленты совпадали с контактами контролера.
3. Подключить блок питания через клемменные колодки на противоположной стороне блока, либо используя соединение типа «папа-мама» (зависит от конструкции БП и контролера).
4. Проверив надежность соединений, подключить собранную цепь к сети, провести тестирование ее работы.

Обратите внимание! Контроллер может иметь конструкцию, подразумевающую многозональное подключение светодиодных лент. В таком случае принцип монтажа остается тем же, только выполняется последовательно для каждой зоны. С его помощью можно управлять отдельными областями освещения.

Основные выводы

Контроллер для светодиодной ленты – очень важный элемент управления. С его помощью происходит переключение между синим, зеленым и красным лед-кристаллами, а также настраивается их различное сочетание в соответствии с программными настройками. Кроме того, блок выполняет функцию диммера, контролируя яркость подсветки.

Для подключения контроллера требуется блок питания, выпрямляющий и понижающий ток до 12-14 вольт, что соответствует параметрам напряжения самой полихромной светодиодной ленты. Все модели этих устройств различаются по трем основным признакам:

1. Исполнению корпуса – с защитой от влаги, пыли или без нее.
2. По способу монтажа – отверстия для крепежа или специальная планка.
3. Системе управления – пультом, кнопками, через смартфон.

Наиболее распространенный тип управления – пультовый. ПДУ могут быть сенсорными, кнопочными и стационарными, и оснащаться радиочастотным или ИК-портом. При выборе контроллера для светодиодной ленты нужно учесть:

1. Вольтаж.
2. Силу тока.
3. Мощность.
4. Степень защиты от внешних факторов.

Подключать светодиодную ленту к контроллеру лучше посредством 4-контактного коннектора. Для этого нужно соединить лед-полоску с клеммами блока в соответствии со схемой.
