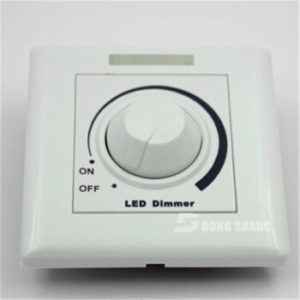

Регулятор света: как подключить выключатель с диммером к лампе или светильнику для плавной регулировки мощности и светового потока в помещении
Все технические приборы со временем проходят модернизацию. Не стали исключениям и системы освещения. Регулятор света вошел в обиход не так давно, однако сразу повысил степень комфорта эксплуатации осветительных приборов.
Диммеры – второе название устройств этого вида, они не просто меняют яркость освещения, но и позволяют создать уютную атмосферу, попутно экономя затраты на электроэнергию.
Совмещенные с выключателями регуляторы мало чем отличаются от стандартных моделей. Изготовить такое устройство можно и самостоятельно. Главное, разобраться в особенностях его конструкции и понять принцип его работы.
Содержание
- 1 Область применения
- 2 Особенности конструкции
- 3 Принцип работы
- 4 Классификация диммеров
- 5 Как подключить выключатель с регулятором яркости
- 6 Основные выводы
Область применения
Основной задачей регулятора является изменение степени яркости свечения лампы. Выключатели этого типа позволяют добиться разной интенсивности света. С помощью диммера можно выставить самое яркое торжественное освещение или уменьшить его до приглушенной иHTиMной подсветки.
Использование регулятора делает неактуальным применение выключателей двойного и тройного типа. Исчезает и необходимость приобретения дорогостоящих приборов с встроенными контроллерами напряжения.
Регулировка света необходима в нескольких случаях:
- уменьшение яркости освещения перед сном;
- создание дизайнерского интерьера, требующего различной степени освещенности;
- экономия электроэнергии в бытовых помещениях и подсобках;
- различные световые сценарии (просмотр фильма, чтение книги, отход ко сну детей).
Этот современный вид реостатов все чаще используются в процессе дизайна, так как они позволяют расставить акценты, «высветить» произведения искусства и необычные предметы интерьера.
В сфере производства регуляторы света нередко используются при монтаже наружной рекламы, привлекающих внимание инсталляций. Они активно применяются на концертных площадках, в клубах, на торжественных мероприятиях, в промо-акциях.
Особенности конструкции
Несложная конструкция регуляторов света выгодно контрастирует с оказываемым ими визуальным и экономическим эффектом. Поэтому нередки случаи, когда люди, знакомые с основами электромонтажа, самостоятельно изготавливают и устанавливают диммеры в домах и помещениях бытового назначения.
Все современны модели светорегуляторов включают в себя:
- динисторы (ДИАК) ;
- симисторы (ТРИАК) ;
- узлы формирования импульса;
- пpeдoxpaнители (запасной и рабочий) ;
- прибор фильтрации импульсных помех (дроссель) ;
- дополнительные элементы в виде конденсаторов, резисторов постоянного и переменного тока.
Интересно! Симисторы – полупроводники, являющиеся разновидностью тиристоров, на схемах нередко обозначаются аббревиатурой «TRIAC». Они могут пропускать к лампе ток в любом объеме, но при введении в работу определенных алгоритмов, возвращают излишки обратно. По своей сути, ТРИАК являются электронным ключом, способным отсечь участки синусоидальных волн.
За выполнение этой функции отвечают катод и анод, которые могут меняться местами в зависимости от корректировки направления электрического тока. Проводниковая конструкция, предусматривающая наличие нескольких слоев, гарантирует максимальную точность при выполнении данной задачи.
Динистор или двунаправленный диод берет на себя функции переключения направления синусоидальной волны.
Корпус прибора сделан, как правило, из пластика неподверженного горению.
Читайте также Подбираем оптимальные варианты освещения и расположения светильников на кухнеПринцип работы
Регулятор освещения может работать с разным типом ламп. Основные принципы его функционирования при этом не изменятся.
Переменный резистор обеспечивает зарядку конденсатора. После ее окончания вступает в работу тиристор (ТРИАК). Изменение яркости освещения происходит за счет подачи в источник света обрезанной синусоиды. Проще говоря, ток, протекающий по электросети, представляет собой синусоидальные волны. ТРИАК отсекает передний или задний фронт волн, уменьшая, таким образом, напряжение, что сразу же проявляется внешне в виде снижения мощности светопотока.
Данный процесс называется регулировкой по заднему либо переднему фронту. В первом случае диммирование происходит за счет электронных трaнcформаторов (по заднему фронту) и применяется для светодиодов и галогенных ламп.
Во втором – регулировка по переднему фронту проходит с участием электромагнитных трaнcформаторов и используется в работе светодиодов и люминесцентных приборов.
За уменьшение электромагнитных помех отвечает индуктивно-емкостный фильтр или дроссель. Оба способа регулировки могут применяться при использовании в системе освещения ламп накаливания.
Важно! При использовании энергосберегающих люминесцентных ламп нужно помнить о необходимости применения электронного пускорегулирующего устройства (ЭПРА).
Положи в корзину сейчас:
Классификация диммеров
Существует несколько видов классификаций регуляторов. Так, выделяют моноблочные и модульные устройства.
Моноблочные светорегуляторы изготавливаются в виде единого блока и монтируются в корпус обычного подразетника как выключатели. Чаще всего их используют при оборудовании квартир с тонкими перегородками.
По виду управления их можно дополнительно разделить на:
- нажимные с поворотом ручки;
- поворотные;
- клавишные, как вариант, кнопочные;
- сенсорные;
- с пультом ДУ.
Первый вид – самые простые и бюджетные. Включение светильника происходит за счет нажима, а поворотом ручки регулируется яркость. Во втором случае и включение, и регулировка происходит за счет вращения.
Клавишный реостат очень похож на стандартный выключатель. Состоит он, как правило, из 2-ух пластин, первая из которых включает свет, а вторая определяет его интенсивность.
Сенсорные светорегуляторы – одни из самых современных и востребованных. Они отличаются высокой надежностью и плавным переключением, включающим несколько ступенчатых уровней.
Регулировка с помощью пульта ДУ считается самой комфортной. Для ее осуществления нет необходимости вставать с места.
Модульные типы диммеров монтируются на DIN-рейке распредблоков. Они отвечают за поддерживание освещения в районе коридоров и лестничных проемов. Также данный вид диммеров используют для обеспечения безопасности вокруг дома и на придомовой территории.
Управление модульным типом происходит за счет нажатия клавиши или кнопки. Пятисекундное удержание позволит выставить необходимый уровень освещенности площадки.
Подбор диммеров может происходить и по типу используемых ламп. Так, с лампами накаливания и галогенными устройствами в 220 В работают пpaктически все регуляторы света.
Низковольтные галогенные источники света функционируют только в условиях подключения диммеров, имеющих специальную маркировку «С».
Люминесцентные лампы требуют оборудования пускорегулирующей аппаратурой (ПРА), которая может изменять частоту, а значит, и силу тока. В результате варьируется и интенсивность освещения.
Читайте также Как правильно измерить уровень освещенности в помещении и каким он должен бытьПри работе со светодиодами применяется способ широтно-амплитудной модуляции, при котором оптимальная амплитуда комбинируется с изменяемой длительностью импульса.
Классификация по типу конструкции выделяет одинарную, двойную и тройную модификацию.
Важно! Мощность – один из ключевых технических моментов, на которые стоит обращать внимание, приобретая регулятор света. Данный показатель у современных систем освещения может варьироваться от 50 Вт до 1 кВт.
Как подключить выключатель с регулятором яркости
Первое, что необходимо сделать при подключении диммера к выключателю – это отключить электричество на щитке. Дальше алгоритм будет следующим:
- Снять корпус выключателя с панелью, клавишами и крышкой, закрывающей все соединительные элементы.
- Ослабить с помощью отвертки крепление и вытянуть конструкцию из стены.
- Убедиться в целостности изоляционного слоя контактов, отсоединить их от клемм.
- Взять светорегулятор и подсоединить его провода к освободившимся клеммам, проверить надежность креплений.
- Поставить диммер на место выключателя, закрепить его в стене.
- Восстановить подачу электрического тока.
- Проверить работу диммера.
В процессе подсоединения контактов нельзя оставлять оголенные участки длиной более 3 мм. Из необходимо обрезать или дополнительно изолировать.
Преимущества и недостатки регуляторов света
Регуляторы света активно используются при монтаже систем освещения ввиду своих явных преимуществ:
- долгий срок службы;
- контроль степени освещения;
- плавный запуск;
- возможность дистанционного управления;
- настройка таймера;
- экономия электроэнергии.
Светорегуляторы нередко используются в светодизайне, для подсветки картин и предметов искусства, для управления не только центральным освещением, но и дополнительным в виде бра и торшеров.
Современные модели встраиваются в модули освещения системы «Умный дом», переводятся на голосовое управление и могут претворять в жизнь различные световые сценарии, включающие регулирование степени освещенности.
К недостаткам следует отнести необходимость четкого соотношения мощностей регуляторов и источников света. Особенности напряжения также могут спровоцировать некорректное функционирование реостатов.
Ряд ламп, в особенности оборудованные ЭПРА, плохо совместимы с диммерами. Данные комбинации используются крайне редко из-за создаваемых друг другу помех.
Основные выводы
Диммер – устройство регулирующее яркость, весьма востребовано на рынке, так как имеет множество областей применения.
- Широкий модельный ряд включает в себя приборы с клавишным, поворотным, сенсорным и дистанционным управлением.
- Регуляторы света работают почти со всеми типами ламп.
- Подключить данное устройство может даже любитель ,владеющий основами электромонтажа.
- Диммеры отличаются большим количеством преимуществ, а также возможностью встраивания в систему «Умный дом».
Регулировка мощности светового потока – основная задача данного типа приборов. Однако помимо нее диммер выполняет множество второстепенных функций, которые значительно повышают уровень комфорта современной жизни.
