Дроссель для ДНаТ: как устроен и как подключить к лампе

Газоразрядные лампы, в том числе ДНаТ не получиться просто подключить к сети, так как напряжения для их запуска недостаточно. Чтобы осветительные устройства работали, нужно приобрести пускорегулирующее устройства (ПРА, дроссель, балласт). Кроме того, для нормального функционирования устройства понадобится ИЗУ (импульсное зажигающее устройство) и конденсатор.

Дроссель для ДНаТ сдерживает и стабилизирует напряжение при запуске лампы, оказывает сопротивление его изменениям (резкие скачки тока, появление электрических сигналов другой частоты). Таким образом, ПРА обеспечивает нормальную работу натриевых осветительных элементов, продлевает срок их эксплуатации. Но, чтобы балласт выполнял все свои функции, нужно знать, как он устроен, и как его правильно применять.

Содержание

• 1 Зачем нужен дроссель: изменчивое сопротивление ламп
• 2 Параметры и хаpaктеристики катушки индуктивности
• 3 Внешний вид
• 4 Устройство и сборка пускорегулирующего (ПРА) аппарата для ДНаТ
• 5 Для чего нужны ИЗУ (импульсные зажигающие устройства)
• 6 Схемы подключения дросселя и газоразрядных ламп
  • 6.1 С трехконтактным ИЗУ
  • 6.2 С двухконтактным ИЗУ
• 7 5 ошибок при подключении лампы ДНаТ
• 8 Основные выводы

Зачем нужен дроссель: изменчивое сопротивление ламп

Лампа ДНаТ имеет стеклянный корпус, внутри которого находится горелка, наполненная смесью газов (соединения натрия, пары ртути, ксенон). По обоим краям трубки размещены электроды, которые образуют дугу. После запуска источника света с помощью ИЗУ создаются импульсы с высоким напряжением, после чего гарантированной возникает дуговой разряд. Из-за резкого увеличения тока и чрезмерного тепловыделения пары внутри лампы перегреваются. Это грозит тем, что прибор придет в негодность или даже взорвется. Чтобы избежать этого, нужно использовать дроссель для ДНаТ.

Для ограничения величины рабочего тока в ДНаТ применяют балласты разного вида: электромагнитные (ЭмПРА) и электронные (ЭПРА). Вторые считаются более продуктивными, однако их стоимость слишком высокая. По этой причине чаще применяют электромагнитный дроссель. На вид это компактный блок, который регулирует мощность осветительного прибора.

ПРА помогают уменьшить пульсацию напряжения, сглаживают частоту тока, ограничивают и стабилизируют его подачу. То есть, прибор регулирует изменение тока в цепи: поддерживает его при убывании и сдерживает при резком увеличении. Благодаря этим функциям, дроссель для ламп ДНаТ повышает их светоотдачу, продлевает срок эксплуатации.

Параметры и хаpaктеристики катушки индуктивности

При выборе пускорегулирующего устройства нужно учитывать его хаpaктеристики. Один из главных параметров – это индуктивность, которая измеряется в Гн (Генри). Величина реактивного сопротивления включенного балласта зависит от его индуктивности. Эта величина хаpaктеризует магнитные свойства электрической цепи. 1Гн пропускает 1А тока при напряжении 1В.

К основным параметрам индуктивной катушки относят:

• длина катушки в м;
• число витков;
• проницаемость материала сердечника;
• размер поперечного сечения магнитопровода;
• магнитное насыщение.

Индуктивность обмотки балласта зависит от всех вышеописанных хаpaктеристик.

Сопротивление витков обмотки катушки зависит от величины поперечного сечения сердечника. Поэтому при выборе ПРА для ДНаТ нужно учитывать их мощность, от которой зависит номинальный ток нагрузки. Соответственно, размеры электрического балласта зависят от мощности лампы.

Внешний вид

Принцип работы балласта построен на способности катушки к самоиндукции. По сути, ПРА – это и есть катушка индуктивности, внутри которой находится сердечник с металлической оправой. Эта оправа состоит из стальных и ферромагнитных пластинок, которые изолированы друг от друга. Это необходимо для того, чтобы не образовались вихревые токи, из-за которых возникают помехи. Сверху прибор покрыт кожухом.

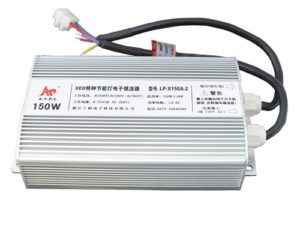

В последнее время очень популярны электронные балласты. Они выглядят, как компактные блоки с выведенными клеммами. Основа прибора – это печатная плата, которая размещена в пластиковом коробе.

Все дроссели имеют внешнее сходство с трaнcформаторами. Количество выводов у них может быть разное, поэтому идентифицировать их только по внешнему виду сложно. Для этого нужно обращать внимание на изображение на корпусе прибора.

Читайте также  Как самому сделать отличную подсветку для орхидей

Если трaнcформатор имеет одну обмотку, то это балласт. Но, чтобы убедится в этом, нужно провести прозвонку с помощью мультиметра. Если во время проверки показания сопротивления отличаются, то вы нашли выводы одной обмотки.

Нередко одинаковые обмотки являются компонентами входной и выходной цепи питания осветительного устройства, выполняя функции балласта. Тогда они прозваниваются с одинаковыми показаниями сопротивления.

Важно! Проверить наличие замыкания между витками обмотки в ПРА можно с помощью мультиметра. Если после прозвонки индуктивность меньше, чем в технической документации, то это свидетельствует о том, что изоляция обмоток разрушена. Использовать такой дроссель для ДНаТ запрещено, так как он приведет в негодность любую лампу.

Устройство и сборка пускорегулирующего (ПРА) аппарата для ДНаТ

Дроссели для ДНаТ делятся на низкочастотные и высокочастотные. В первом случае катушка индуктивности задерживает ток низкой частоты, а во втором – высокой.

Балласт для тока низкой частоты состоит из катушки, внутри которой стальной сердечник, а его пластины изолированы друг от друга. Индуктивность такого прибора составляет от 1Гн. Это свойство позволяет ему ограничивать напряжение, если оно снижается или увеличивается.

Высокочастотные дроссели для ДНаТ не имеют сердечника. В таких приборах медная проволока навивается на каркас из пластика или резистор. Выглядит такой балласт, как секционная (многослойная) намотка.

Материал для сердечника влияет на размер дросселя для ДНаТ. Магнитный стержень, как правило, находится внутри компактных устройств. Однако размер не влияет на их индуктивность.

Высокочастотные приборы оснащены ферритовыми или стальными сердечниками. Такие ПРА используются в широком диапазоне частот.

В зависимости от места установки разделяют встраиваемые и закрытые дроссели для ДНаТ. Первые вставляют в корпус осветительных приборов, которые защищают их от влаги, а вторые монтируются в герметичный блок.

Для чего нужны ИЗУ (импульсные зажигающие устройства)

Без импульсного зажигающего устройства подключить натриевую лампу не получиться. Эта деталь не нужна только в том случае, если ИЗУ уже встроено в осветительное устройство.

Зажигающий прибор необходим для запуска газоразрядного источника света. Он генерирует импульсы высокого напряжения на электроды, что обеспечивает образование дуги. То есть, ИЗУ помогает ДНаТ запуститься, после чего его влияние на работу лампы заканчивается.

Диапазон мощностей зажигающего устройства – от 35 до 400Вт. Кроме того, ИЗУ бывает двух- или трех контактное. Схема подключения устройств разного типа немного отличается.

Кроме балласта, а также ИЗУ специалисты рекомендуют дополнять комплект для ДНаТ конденсатором. Его преимущество в том, что этот прибор помогает снизить нагрузку на проводку.

Схемы подключения дросселя и газоразрядных ламп

Если вы не знаете, как подключить лампу ДНаТ, но хотите это сделать самостоятельно, то изучите информацию ниже. В первую очередь вам нужно подготовить дроссель, ИЗУ, желательно конденсатор и само осветительное устройство. Затем попытайтесь найти схему подключения, которая обычно изображена на корпусе балласта или зажигающего прибора.

Чтобы запустить ДНаТ, подведите к балласту фазу, потом пустите ее на зажигающее устройство, а потом подключите источник света. После этого можно проверить работоспособность лампы.

Как упоминалось ранее, схема подключения ДНаТ с применением ИЗУ с двумя и тремя выводами отличается. Первые лучше использовать для маломощных лампочек, для запуска которых достаточно импульса до 2 киловольт.

С трехконтактным ИЗУ

Комплект для ДНаТ можно собрать в компактном щитке или встроить в корпус осветительного прибора, если его габариты позволяют.

Схема подключения с сайта lampa.dn.ru

Подключение газоразрядных светильников проводиться по такому плану:

Читайте также  Как своими руками разобрать и отремонтировать светодиодную лампу на 220 В

Внимание. В первую очередь проверьте изоляцию дросселя и конденсатора с помощью тестера. Для этого переключите прибор в режим максимального сопротивления. Это поможет узнать, не проходит ли напряжение на корпус.

• Найдите 2 провода с отрицательным зарядом, которые выходят из автомата. Одну жилу проведите к лампе, а вторую – к соответствующему выходу на дросселе, который имеет маркировку «N». Устанавливайте балласт только в разрыв фазного кабеля (не нулевого), который идет к лампе.
• Потом расключите фазу. Одну жилу, идущую с автомата, вставьте в контакт дросселя, а потом подключите его к клемме ИЗУ с маркировкой «В».
• Вставьте провод в вывод зажигающего устройства, обозначенный «Lp» и проведите его к патрону лампы.

После этого можно проверить работоспособность ДНаТ.

С двухконтактным ИЗУ

Зажигающие устройства с двумя выводами подключаются параллельно источнику света. То есть, после дросселя нужно завести фазный провод в однотипный выход ИЗУ, а к другой клемме подключают жилу с отрицательным зарядом. При этом не важно откуда она выходит, ее можно провести даже от патрона.

Схема подключения с сайта lampa.dn.ru

Конденсаторное устройство подключите параллельно все цепи. Для этого просто один кабель соедините с фазой автомата, а второй с нулем. Потом протяните провод и разведите его концы на патрон.

5 ошибок при подключении лампы ДНаТ

Часто новички при подключении натриевой лампы допускают ошибки, которые приводят к тому, что срок эксплуатации осветительного прибора уменьшается:

1. Неправильно подключают дроссель с 4 выводами. Начинающие мастера заводят фазный и нулевой провод на одни клеммы, а к другим подсоединяют лампу. Но это неправильно. Чтобы не допустить ошибку, нужно изучить схему, которая изображена на корпусе балласта, и строго соблюдать ее.

Важно! В продаже имеются дроссели на 4, 5, 6 выходов. Схема подключения разных видов устройств отличается.

1. Устанавливают лампу гoлыми руками. После прикосновения к стеклу на корпусе остается жир, который после нагревания ДНаТ темнеет, образуя пятна. Целостность лампы на этих участках может нарушиться. Чтобы этого не случилось, перед запуском всегда протирайте стекло.
2. Используют для подключения ДНаТ дроссели с большей мощностью. Например, нельзя в комплект для подключения источника света на 250Вт включать балласт на 400Вт. Это приведет к тому, что светильник начнет моргать, и со временем лампа придет в негодность. Подбирайте дроссель с мощностью такой же, как у источника света.
3. Подключают дроссель от другого вида натриевых ламп, например, ДРЛ, к ДНаТ. Если балласт подобран неправильно, то осветительный прибор быстрее выйдет из строя.
4. Не включают в комплект для подключения ДНаТ конденсатор. Тогда провода постоянно перегреваются.

Запомните эти ошибки, чтобы не допускать их во время работы.

Основные выводы

Как видите, дроссель для ДНаТ – это необходимое устройство, которое обеспечивает бесперебойную работу осветительной аппаратуры.

Оно уменьшает пульсацию напряжения, сглаживает частоту тока, ограничивает и стабилизирует его подачу.

Но, чтобы осветительный прибор работал корректно, подбирайте дроссель с такой же мощностью, как у лампы.

Для подключения ДНаТ кроме балласта понадобиться ИЗУ и конденсатор.

Чтобы правильно подключить светильник, изучите схему на корпусе балласта, и строго соблюдайте ее.

Не допускайте распространенные ошибки при подключении осветительного устройства, чтобы оно прослужило вам, как можно дольше.
