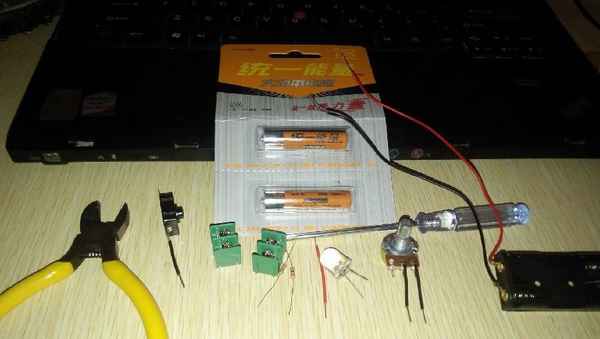

Использование светодиодов становится обычным явлением. Их применяют для создания основного или сигнального освещения, декоративной подсветки. Возможности светильников еще не достаточно раскрыты, и многие любители постоянно экспериментируют, открывая новые стороны этих устройств. Одной из самых полезных особенностей является низковольтное питание, делающее исследования безопасными, доступными для детей и подростков. Рассмотрим один из вопросов, часто возникающих у начинающих пользователей — как подключить светодиод к батарейке, насколько это возможно и эффективно.

Содержание

1 К каким батарейкам можно подключать светодиод

2 Как подключить от пальчиковой батарейки на 1.5 В

3 Подключение от 3 В батарейки

4 Как подключить от 9 В батарейки

5 Основные выводы

К каким батарейкам можно подключать светодиод

Согласно теории, источником питания для LED могут быть любые батареи или аккумуляторы. Просто, одни нуждаются в дополнительных схемах, а другие способны почти без посторонней помощи давать энергию для работы элемента. Главная задача — определить, на сколько хватит энергии аккумулятора.

Для того, чтобы грамотно подключить LED элемент, надо предварительно выполнить кое-какие расчеты. Время работы источника можно определить по формуле:

T = (C * Uбат)/(Uled * Iled)

T — время работы батарейки;

C — емкость источника (А/час);

Uбат — напряжение батарейки;

ULED — напряжение питания светодиода;

ILED — ток рассеивания светодиода.

Проще говоря, время работы можно найти, разделив работу батарейки на мощность светодиода. Однако, эта формула показывает состояние на данный момент времени. По мере расходования заряда ситуация будет меняться, что данной формулой не учитывается. Поэтому при разработке схем принято рассчитывать на емкость батареи, составляющую 10-30 % от номинала. Используя формулу и учитывая запас емкости источника, можно определить, сколько батареек того или иного типа надо для подключения LED компонентов.

Как подключить от пальчиковой батарейки на 1.5 В

Необходимо сразу учесть, что от одной пальчиковой батарейки запитать LED элемент не удастся. Полтора вольта для его питания слишком мало, поэтому придется либо использовать несколько источников, либо собирать преобразователь. Простейшие схемы блокинг-генераторов можно увидеть на рисунке:

Читайте также  Что лучше: галогеновые или светодиодные лампы для дома и в авто

Есть и другие схемы, более сложные или упрощенные. Они позволяют подключить компоненты к 1,5 вольтам, но требуют сложной настройки. Собирать их могут только люди, обладающие некоторыми познаниями и навыками работы с паяльником.

Интересно! В карманных фонарях установлены светодиоды, нуждающиеся в питании 2,5-3,5 В. Источником служат три пальчиковых батарейки (ААА 1,5 В), суммарное напряжение которых составляет 4,5 вольт. Это слишком много и опасно для светодиода, поэтому приходится подключать его через токоограничивающий резистор. Номинал рассчитывается для каждого случая отдельно, поскольку потрeбляемый ток у всех светодиодов разный.

Подключение от 3 В батарейки

Батарейка напряжением 3 вольта может служить источником питания светодиода без дополнительных элементов. Его можно подключить напрямую, главным условием будет соблюдение полярности. Поскольку для LED чаще всего требуется больше 3 В, свечение будет слегка приглушенным. Удобнее всего подключить элемент к дисковому аккумулятору напряжением 3 В (такие установлены в компьютерах). Светодиод подключают через выключатель и упаковывают в небольшой корпус. Подобным образом часто изготавливают миниатюрные фонарики для подсветки замков и прочих объектов.

Можно изготовить небольшой преобразователь, к которому одновременно можно подключить 5 или 6 LED элементов. Для этого понадобится регулятор тока светодиодных ламп LM3410, вход которого присоединяют к аккумулятору 3 вольта, а на выходе появляется 24 В. Микросхема позволяет плавно регулировать яркость свечения LED элементов.

Как подключить от 9 В батарейки

Напряжение, которое способен выдать этот источник, составляет 9 В. Особенность батареек Крона состоит в том, что их емкость сравнительно невелика. Необходимо использовать нагрузку, не превышающую 30-40 мА. Опытные пользователи рекомендуют делать последовательное соединение из 3 LED компонентов с одинаковыми параметрами. Яркость их свечения будет немного уменьшена, но это для светодиодов не представляет опасности.

Читайте также  Виды и подключение RGB-контроллера для светодиодной ленты

Основные выводы

Светодиод можно подключить к любой батарейке, но методика будет отличаться в зависимости от параметров источника:

для элементов АА или ААА (1,5 В) потребуется сборка усилителя, что для неподготовленного человека представляет определенную сложность;

батарейки на 3 В можно подключать к светодиодам напрямую, без промежуточных элементов;

элементы «Крона» лучше всего подключать к сборке 3 или 4 LED.

Для пользователей с небольшим опытом проще всего выбирать аккумуляторы на 3 В. Это не потребует изготовления дополнительных устройств или схем. Можно обойтись без паяльника, применяя сигнальные элементы-скрепки. Свои варианты, как можно подключить светодиоды к батарейке, излагайте в комментариях.
