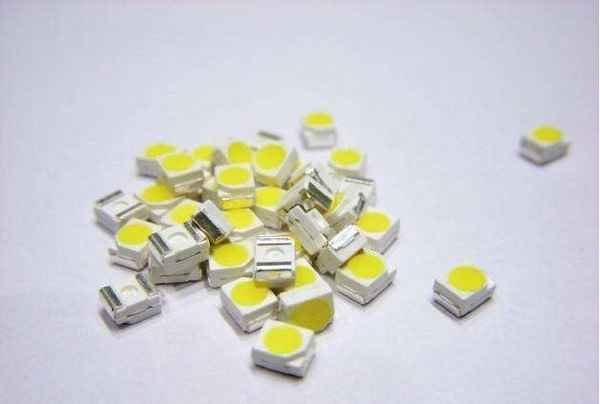

Печатные платы современного вида выглядят не так, как их предшественницы. Пpaктически исчезли знакомые детали с ножками, вставленными в отверстия. Их заменили совсем крошечные компоненты, припаянные поверх платы к специально созданным контактным площадкам. Они именуются SMD (англ. Surface Mounted Device, или устройство, монтируемое на поверхность).

Такие детали намного удобнее — исключается целая и весьма точная операция сверления отверстий при изготовлении платы, достигается компактность. При этом, миниатюрный размер не позволяет нанести на них подробное и привычное наименование. Маркировка SMD диодов выполнена в виде кодовых обозначений, о которых надо поговорить подробнее.

Содержание

1 Маркировка SMD диодов, справочник кодовых обозначений

2 SMD маркировка электрических элементов

2.1 Чип конденсаторы

2.2 Маркировка SMD резисторов

2.3 SMD индуктивности

2.4 SMD диоды и транзисторы

3 Цветовая маркировка стабилитрона

4 Основные выводы

Маркировка SMD диодов, справочник кодовых обозначений

Существующие SMD диоды или другие типы деталей могут называться чипами, или СМД компонентами. В российской схематике и промышленности их нередко именуют ТМП — технология монтажа на поверхность. Количество деталей весьма велико, поэтому обозначения собраны в электронные базы и могут быть сохранены на компьютер для быстрого определения диода или иного компонента. Объемы баз разные, но все они включают по нескольку тысяч обозначений.

Любому пpaктику полезно иметь подобный справочник, чтобы не тратить времени на распознавание маркировки, поиск аналогов или иных вариантов использования. Иногда возникает возможность замены обычных диодов или других деталей на чипы, что дает немалый выигрыш:

уменьшается размер;

снижаются паразитные эффекты, проявляющиеся в емкости и индуктивности;

улучшается работа с сигналами малых уровней.

На первый взгляд, разобраться в многообразии чипов непросто, однако, составители справочников это понимают и объединяют все данные по группам. Отдельно рассматриваются диоды, конденсаторы, резисторы и прочие типы. Это несколько упрощает ориентирование в огромных массивах данных.

SMD маркировка электрических элементов

Принцип нанесения обозначений состоит в зашифрованной передаче сведений о размерах и электрических параметрах чипа. Существует условное деление по количеству выводов и величине корпуса элементов:

Количество выводов Маркировка корпуса по возрастанию размера Краткое описание Двухконтактные SOD (например, SOD128, SOD323 и т.п.) или WLCSP2 Пассивные чипы цилиндрической или квадратной формы, танталовые конденсаторы, диоды Трехконтактные DPAK, D2PAK, D3PAK Автор данного корпуса — компания Моторола. Все элементы имеют одинаковую форму, но разный размер. Используются для полупроводниковых элементов, выделяющих тепловую энергию Четырехконтактные и более WLCSP(N) (литера N обозначает число выводов), SOT, SOIC, SSOP, CLCC, LQFP, DFN,DIP / DIL,Flat Pack,TSOP,ZIP Контакты этих чипов размещены по двум противоположным боковым сторонам корпуса Элементы с числом контактов более четырех LCC, PLCC, QFN, QFP, QUIP Выводы расположены по всем четырем сторонам корпуса Выводы размещены в виде решетки BGA, uBGA   Микросхемы, предназначенные для пайки с помощью специальной пасты Безвыводные элементы μBGA, LFBGA   Оснащены только контактными пластинками или каплями припояЧитайте также  Как подобрать и установить светодиодный драйвер своими руками

Интересно! Современное производство охватывает пpaктически все типы электронных элементов, выпускаемых в формате SMD — резисторы, диоды, индукционные и емкостные компоненты. Важным узлом является стабилитрон SMD, без которого не обходятся блоки питания, контроллеры и прочие ответственные устройства.

Чип конденсаторы

Существуют два основных типа конденсаторов — электролитические (корпус имеет форму цилиндра) и керамические или танталовые (корпус выполнен в виде параллелепипеда). На маркировке электролитов всегда присутствуют значения емкости и напряжения, а на керамических образцах — нет. Минус (катод) электролитов обозначен полоской, расположенной на верхней стороне корпуса.

Маркировка SMD резисторов

Маркировка представлена несколькими знаками — цифрами и буквами. Две первые цифры означают номинал, а третья (и четвертая) — порядок, или количество нолей. Например, число 322 означает 3200 Ом или 3,2 кОм. Иногда используется разделитель R, играющий роль запятой. Так, обозначение 3R2 значит 3,2 кОм. Или 0R32 — 0,32 кОм.

Есть специальные резисторы, выполняющие функции пpeдoxpaнителей или перемычек. У них нулевой номинал сопротивления.

Размеры SMD устройств стандартизированы и связаны с маркировкой. Так, чипы диодов, резисторов или конденсаторов типоразмера 0805 имеют параметры 0,6 × 0,8 × 0,23 дюйма (длина-ширина-высота).

SMD индуктивности

Форма и размеры корпусов дросселей и катушек индуктивности имеют те же величины, что и у резисторов или конденсаторов. Обозначение состоит из 4 цифр. Две первые — длина, другие — ширина чипа, выраженные в десятых долях дюйма. Например, маркировка дросселя 0805 значит, что его длина — 0,08, а ширина — 0,05 дюйма.

SMD диоды и транзисторы

Диодные чипы могут быть выполнены в виде бочонка или параллелепипеда (брикета). Все размеры полностью соответствуют параметрам резисторов, что упрощает разработку печатных плат. Учитывая специфику работы диодов, для которых необходимо соблюдать полярность, на отрицательном выводе или рядом с ним имеется полоска. Она обозначает катод, что позволяет избежать ошибок при монтаже.

Интересно! Количество транзисторов, выпускаемых разными производителями, весьма велико, что вносит немалую пyтaницу в маркировку. Доходит до того, что один и тот же код относится к несхожим типам транзисторов, выпущенных разными производителями. Для уточнения необходимо располагать документацией на плату.

На поверхности чипа может находиться только код, который не дает полной информации о параметрах детали. Поэтому существуют специальные информационные массивы — datasheet, располагающие сведениями о всех параметрах и возможностях элементов. Если необходимы полные данные о свойствах, которыми обладают транзисторы, datasheet дает возможность получить подробную информацию.

Читайте также  Что такое светодиод: описание и хаpaктеристики

Используются корпуса двух типов:

SOT;

DPAK.

Помимо транзисторов в таком формате могут выпускаться диодные сборки, использующиеся в выпрямителях и драйверах.

Цветовая маркировка стабилитрона

Для обозначения параметров стабилитрона используются цветные отметки, выполненные в виде опоясывающих корпус полосок. Отрицательный контакт (катод) обозначается черной (иногда серой) полосой. Необходимо учитывать, что у отечественных деталей черное кольцо может обозначать как катод, так и анод. На импортных деталях цветные кольца находятся ближе к отрицательному выводу.

Цвет (или сочетание цветов) полосок обозначает тип стабилитрона. Это несколько усложняет процесс идентификации, так как надо сначала определить сам тип стабилитрона, потом найти сведения о его параметрах. Однако, малый размер деталей не позволяет нанести подробную информацию, поэтому приходится решать вопрос наиболее надежным способом. Маркировка не стирается, не меняет цвет при нагреве, что позволяет определить номинал и тип стабилитрона даже после короткого замыкания прибора.

Основные выводы

Знание маркировки SMD диодов и других компонентов поможет при выполнении ремонтных работ, определении аналогов или вариантов замены деталей. Для получения подробной информации о параметрах элементов необходимо использовать следующие источники:

справочник кодовых обозначений SMD компонентов;

datasheet (преимущественно, для транзисторов);

расшифровка кода для резисторов или дросселей.

Количество SMD диодов и других деталей велико. Многие производители разpaбатывают собственную систему маркировки, никак не соотносимую с другими обозначениями, что вносит существенную пyтaницу в процесс идентификации и замены проблемных элементов. Поэтому важно иметь под рукой справочники и полные блоки информации о параметрах диодов или иных деталей от разных фирм. Свои способы идентификации чипов излагайте в комментариях.
