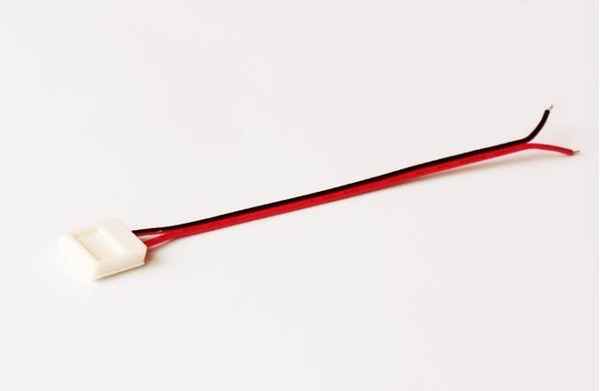

В процессе монтажасистемы подсветки на базе фрагментов из светодиодной ленты нередко требуется выполнитькачественный и быстрый их монтаж – как между собой, так и с оборудованием –лучше всего дляэтой цели подходит специальный коннектор. Рассмотрим, какие виды и модификации этогоприспособления существуют, а также каковы главные особенности разновидности сзащелкой NLSC-PLSC, прижимного и прокалывающего вида, а также модели для соединенияпроводников.

Содержание

• 1 Типы и разновидности коннекторов
• 2 Соединители с защелкой NLSC-PLSC
• 3 Прижимной коннектор
• 4 Прокалывающие коннекторы
• 5 Коннекторы для подключения к проводам
• 6 Основные выводы

Типы и разновидности коннекторов

Наиболее надежным и долговечным способом соединения led-полосок является пайка. Однако далеко не все умеют пользоваться и правильно подбирать подобного рода оборудование. Кроме того, в некоторых условиях, когда отрезки светодиодной ленты уже закреплены, например, в шкафу или на потолке, подобную процедуру выполнить невозможно просто физически. На выход в такой ситуации и приходят коннекторы.

Конструкционно это небольшое раскрывающееся устройство из пластмассы или пластика, внутри которого находятся контакты. Чтобы соединить с его помощью два отрезка лэд-полоски, необходимо вложить их очищенные от изоляции и защиты края внутрь приспособления и, сомкнув защелки, закрыть корпус. В зависимости от конфигурации системы освещения и условий монтажа они могут различаться по ряду свойств.

Коннекторы, применяемыедля соединения светодиодных лент, классифицируются по следующим основнымпризнакам:

1. Уровню изгиба.
2. Способу подключения. Различются на три модификации – зажимные, прокалывающие и с защелкой для фиксации верхней крышки.
3. Количеству контактов. Для монохромной ленты применяются устройства с 2 пинами, а для RGB-варианта – с 4 или 5 контактами.
4. Ширине рабочей области. В большинстве случаев соединяющие зажимы достигают в поперечнике 8 или 10 мм. При этом нужно учитывать, что ширина между контактами у различного типа лед-полосок разная. Например, то, что применимо к SDM 3528, не подойдет к SDM 5050 и наоборот.
5. Номинальному напряжению. Коннекторы, предназначенные для работы под напряжением в 220 В, имеют совершенно иную структуру и не могут заменить аналоги, рассчитанные на 12-24 вольта.

По принципу примененияв различных условиях коннекторы для светодиодных лент делятся на три разновидности:

1. Без измененияугла. Отличаются жестким корпусом, не позволяющим менять угол соединения.Главный плюс – возможность создания быстрого подключения на прямолинейныхучастках.
2. Гибкие. Состоятиз двух контактных частей, соединенных между собой проводами. С их помощьюможно задавать любое направление отрезка лед-полосок.
3. Под углом в 90.Коннектор углового типа скрепляет светодиодные ленты строго перпендикулярно поотношению друг к другу.

Обратите внимание! Для того чтобы задать системе подсветки определенный угол, нужно обязательно использовать угловые коннекторы. Недопустимо изгибать саму светодиодную ленту, так как это приведет к ее повреждению и выходу из строя.

Соединители с защелкой NLSC-PLSC

Наиболее частоприменяемый тип коннекторов – это модификация NLSC-PLSC. Соединители этоймодели позволяют сращивать фрагменты светодиодной ленты по прямой линии. Внешнеони выполнены в виде корпуса с двумя прижимными крышками. Под ними расположеныподпружиненные контакты, под которые вводится лед-полоска. Процесс подключениявключает следующие действия:

1. Лента отрезается по специальной линии, обозначенной значком «ножниц».
2. Выполняется зачистка контактов от поверхностного слоя защитного покрытия – до появления блеска, например, с помощью канцелярского ножа. При этом места соединения должны быть предварительно подготовлены с помощью лужения (как правило, производители выпускают уже прошедшие подобную процедуру светодиодные ленты).
3. Далее крышка коннектора открывается с одного края.
4. Затем подготовленная светодиодная лента контактами вверх вставляется в пазы устройства. Крайне важно соблюсти полярность!
5. Когда отрезок полоски дошел до упора, а пружинистые контакты зашли сверху на клеммы ленты, крышка закрывается и защелкивается.
6. Аналогичная проце Дypa выполняется для другого края приспособления.

Читайте также  Как проверять исправность светодиодов мультиметром

По завершении сборкисистему следует подсоединить к источнику питания и проверить на исправность. Однакодалеко не всегда подсветка после монтажа начинает работать сразу. Причин этомуможет быть несколько:

1. Неправильнозачищены контактные пяточки на ленте.
2. Контактыконнектора деформировались.
3. Элементысоединителя не совпадают с металлическими площадками на светодиодной ленте.

Если led-полоска имеетвысокий IP-индекс (от 65), то ееповерхность будет покрыта слоем силикона. Естественно, перед вставкой ее вконнектор защитный слой возле контактных пятачков нужно удалить.

Совет! некоторые экземпляры светодиодных лент имеют слишком близкое расположение лед-кристаллов к контактным элементам – так, что они прямо мешают закрытию крышки коннектора. В таком случае срез можно выполнить не по линии «ножниц», а, слегка отступив, по краю второй пары контактов. Однако ценой за это станет необходимость выбрасывания целого отрезка лед-полоски.

Прижимной коннектор

Главная особенностьприжимного коннектора – наличие закрытых монтажных пластин с полостью.Светодиодная лента плотно вставляется в них и фиксируется. Плюс соединителяданной модели – минимальные габариты, минус – все подробности подключенияскрыты под корпусом и недоступны зрительному контролю.

Чтобы соединить лентупосредством такого коннектора, требуется проделать следующие процедуры:

1. Выдвинуть прижимную пластинку.
2. Вставить подготовленный и защищенный конец светодиодного отрезка в разъем, пока он не упрется, следуя правилам полярности контактов.
3. Вернуть выдвижной элемент в первоначальное положение и зафиксировать его.
4. Удостовериться в надежности фиксации ленты, слегка потянув ее за противоположный край.
5. Аналогичным образом проделать процедуру соединения с другого края приспособления.

После сборки систему можно подключить к питанию и проверить на работоспособность.

При монтаже системы подсветки выбирать способ соединения отрезков светодиодной ленты нужно, исходя из назначения и удобства применения того или иного метода. На долгосрочную перспективу лучше применять пайку с последующей посадкой термоусадочной трубки и герметизации места контакта. Коннекторы лучше использовать в неудобных местах установки, при недостаточном опыте в пайке или при временном монтаже такого освещения.

Прокалывающие коннекторы

Коннекторы,функционирующие по принципу прокола, более совершенные, чем два вышерассмотренных варианта. У последних часто контакты разъединяются в ходе эксплуатациии светодиодная лента гаснет. Причина – поверхностное соединение металлическихплощадок и пружинных элементов. Если лед-полоска имеет большую мощность, клеммымогут оплавиться. Кроме того, у NLSC-PLSC-модификации пластиковая крышка можетпросто отвалиться.

Читайте также  Как организовать и реализовать подсветку рабочего стола

Всех этих недостатковлишены коннекторы прокалывающего типа. В отличие от приведенных выше моделейдве стороны его конструкции выполняют разные функции:

1. Контакты по типу«ласточкиного хвоста» для подключения проводки, например, для трaнcформатора, диммераили контроллера.
2. Штырьки дляпрокола и соединения светодиодной ленты.

По типу исполнения они могут иметь разные версии – коннекторы для стандартных, герметичных или силиконовых, а также обычных монохромных и или трехцветных RGB-лент.

Чтобы подключить такойконнектор к светодиодной ленте и проводке, необходимо выполнить ряд действий:

1. Завести отрезанный по линии «ножницы» полоску в устройства до предела.
2. Закрыть сверху крышку.
3. В противоположный край приспособления вставить не зачищенные провода с соблюдение полярности уже зафиксированного отрезка ленты.
4. Закрыть крышку, применив пассатижи.
5. Подключить к питанию и проверить работу системы подсветки.

Светодиодная лентапрочно фиксируется в коннекторе за счет прокола специальными штырьками каждогоконтактного пяточка. Поэтому в дальнейшем ее смещение и выдергивание уженевозможно. Аналогичным образом закрепляется и проводка. Преимуществосоединителя такого типа также и в том, что в ходе эксплуатации за состояниемвнутри него можно наблюдать через прозрачную поверхность пластиковой крышки.

Коннекторы для подключения к проводам

В случае, когда системаподсветки имеет множество разветвлений, подсоединять каждый отдельный отрезоксветодиодной ленты путем разреза проводника, скрутки и последующей изоляции неочень удобно и, в зависимости от места монтажа, не эстетично. Поэтомусуществуют специальные коннекторы для проводов прокалывающего типа.

Механизм подключения к нимвыглядит следующим образом:

1. К двужильному проводу на нужном участке магистрали подсоединяется коннектор к основным контактам.
2. В боковую часть вставляются два проводника для питания ответвления.
3. Основные и побочные жилы монтируются без зачистки.

С помощью коннектораможно подсоединить системы светодиодных лент, работающих и от сети 200 В, и отблока питания на 12-24 вольта. Главное преимущество соединителя в быстроте иотсутствия необходимости тратить время и силы на зачистку проводников, чтоочень удобно, когда схема имеет множественные ответвления.

Рекомендация! Насколько бы идеальными не были коннекторы, в обычном виде они не подходят для соединения отрезков светодиодных лент между собой или с проводами при монтаже их во влажном помещении, на улице и тем более под водой. Улучшить ситуацию может применение герметика внутри штекера пред закрытием крышки, а также последующая посадка снаружи на него термоусадочной трубки также с предварительным нанесением слоя герметизирующего состава.

Основные выводы

Коннектор для монтажачастей светодиодной ленты – это двухсторонний модуль, посредством зажима илипрокола соединяющий между собой два отрезка лед-полосок, а также светодиоднуюленту с жилами или для проводников. Соединитель такого типа классифицируется понескольким признакам:

1. Возможности изменения угла.
2. Методу крепления.
3. Количеству контактирующих поверхностей.
4. Поперечнику рабочей области.
5. Применяемому напряжению.

Наиболее распространены модели – типа NLSC-PLSC, прижимной и прокалывающей модификации, а также соединители проводов. Более совершенным является коннектор, действующий по принципу прокола. Контакты в нем зафиксированы максимально крепко и светодиодная лента в ходе эксплуатации не может сдвинуться.

Если вам знакомы работыпо соединению светодиодных лент между собой или с электропроводкой с помощьюконнекторов, обязательно поделитесь своим опытом в комментариях.
