Рюкзак со светящимся экраном, на который можно закачать свою картинкуПодбор расширительного бака для отопления - как выбрать расширительный бак для системы отопления, подробно с фото и видео
При создании отопительной системы следует приобрести специальный расширительный бак. Это устройство предназначается для поглощения избыточного давления, возникающего в результате повышения температуры жидкого теплоносителя, которым чаще всего является обычная вода.
Процесс монтажа расширительного бачка очень важный момент, особенно это касается выполнения расчетов, поскольку от данного элемента зависит функционирование отопительной конструкции закрытого типа, признанной специалистами наиболее надежной системой теплоснабжения, поскольку она не имеет непосредственного контакта с кислородом, а значит, не подвержена коррозии и окислению.
Закрытая сеть отопления в отличие от открытого варианта позволяет помещать расширительный бачок в любом удобном для потребителя месте. Если используется устройство полуоткрытого или расширительный бак открытого типа для отопления, бак следует устанавливать в наиболее высшей точке отопительной конструкции, как на фото.
Принцип работы расширительного бака
Чтобы сделать правильный выбор
расширительного бака для отопления
, необходимо разобраться с принципом его работы, который не отличается сложностью. Но даже незначительная ошибка, допущенная при проведении расчетов, способна повлиять на функционирование отопительной сети и привести к выходу из строя оборудования для теплоснабжения дома.
Бак поделен на две камеры эластичной мембраной. При изготовлении устройства в одну из частей – воздушную – закачивают воздух, который создает в нем начальное давление. Потом бак подключают к сети и в его нижнюю камеру подают теплоноситель и, когда эластичная мембрана как бы располагается на плоскости воды (принимает нулевое положение), система отопления считается готовой к запуску, поскольку полностью наполнена жидкостью.
В процессе нагрева теплоносителя объем воды увеличивается, и она начинает поступать в расширительное устройство, воздействуя на мембрану. Та в свою очередь сокращается благодаря сжатию воздуха, закачанного в камеру. В итоге внутреннее прострaнcтво бака увеличивается и в нем появляется место для избытка подогретой жидкости.
После того, как температура теплоносителя понижается, он начинает остывать и постепенно возвращается к первоначальному объему. Нагрузка на мембрану уменьшается и воздух, находящийся в верхней камере, в отсутствии воздействия возвращает эластичный материал в спокойное положение. Таким образом, давление в системе регулируется автоматически (читайте также: \"

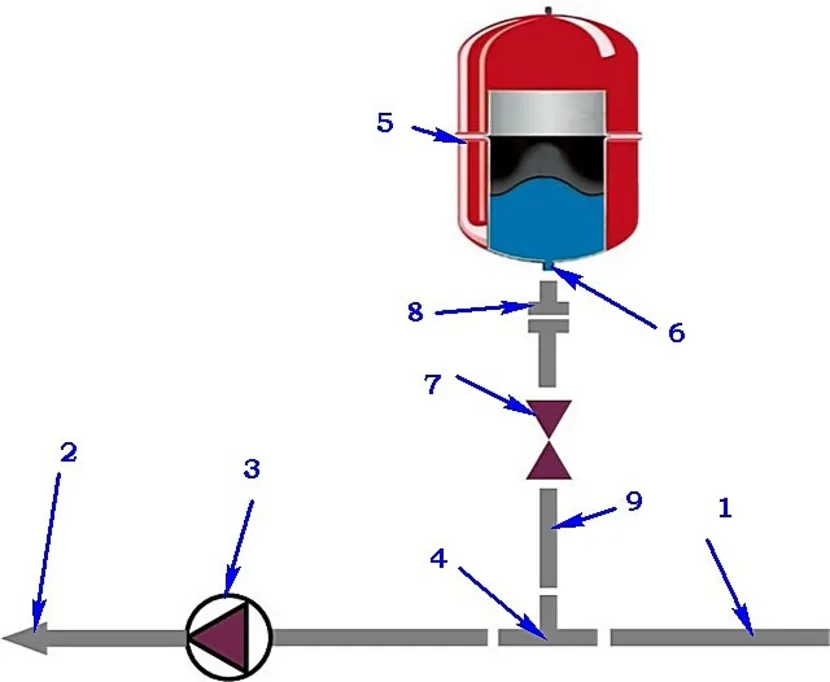

Монтаж и установка расширительного бака в системе отопления своими руками
\").
Делая подбор расширительного бака для системы отопления, главное не ошибиться с моделью, поскольку устройство с излишним объемом не будет способно создать необходимое давление в отопительной конструкции, а чересчур маленький бачок полностью не примет избыток жидкого теплоносителя.
Вычисление объема расширительного бачка
Чтобы сделать правильный расчет расширительного бака для системы теплоснабжения, в первую очередь следует знать объем отопительной сети. Для этого суммируют объемы нагревательного котла и труб, объединенных в систему. Если в отопительной схеме имеются дополнительные обогревательные приборы, их объем также плюсуют.
До того, как выбрать расширительный бак, его требуемый объем узнают согласно формуле:
K = (KE x Z): N, где
КЕ - весь объем отопительной сети;
Z – константа расширения жидкого носителя тепла;
N - величина эффективности расширительного устройства.
Абсолютно точно узнать требуемый объем бака невозможно. Существует способ, позволяющий примерно определить этот параметр. Он основан на том, что 1 кВт мощности оборудования приравнивается 15 литрам воды.
Если средняя величина мощности для типичного домовладения равна 44 кВт, тогда, согласно формуле получается следующий результат:
КЕ = 15 х44 = 660 (л).
Константа расширения воды для отопительных систем с максимальной температурой нагрева 95°С составляет около 4%. Иногда в конструкцию теплоснабжения закачивают не воду, а этиленгликоль в различном процентном отношении.
Тогда коэффициент расширения вычисляют по формуле:
при 10% он равен - 4% х 1,1 = 4,4%
при 20% -он составляет 4% х 1,2 = 4,8%.
Когда совершается подбор расширительного бака для отопления, необходимо обращать внимание на результативность его работы, этот параметр обычно указывается производителем.
Рассчитать данную величину можно по формуле:
N= (DV-DS):( DV 1), при этом
DV – максимально допустимая величина давления в системе. Как правило, она соответствует допустимому давлению, которое имеет пpeдoxpaнительный клапан. Для бытовых систем данный параметр обычно не превышает 2,5 - 3 бара.
DS – давление начальной зарядки
мембранного расширительного бака системы отопления
, которое определяют из расчета 0,5 атмосферы на каждые 5 метров длины отопительной конструкции.
Например, подбор расширительного бака для отопления для площади обогрева 400 «квадратов», при мощности оборудования 44 кВт и максимальной верхней точке системы 5 метров делается по такому расчету:
КЕ - 660л;
DS - 0,5 бар;
DV - 2,5 бар;
тогда N= (2,5 – 0,5):(2,5 1) = 0,57
в свою очередь K= 660x0,04:0.57 = 46,2
Подбор расширительного бака, согласно полученным при расчете данным, заключается в выборе модели объемом 50 литров со стартовым давлением 0,5 бар.
Видео поможет в подборе расширительного бака для отопления:
