SMD 5730: хаpaктеристика, технические параметры, схема подключения Лед ленты, отличие от других Led светодиодов
На данный момент светодиоды SMD 5730 и SMD 5630 достаточно популярны. Они относящиеся к источникам света со средней мощностью. Яркий поток света и оптимальные габариты позволяют производителям осветительных приборов использовать их при изготовлении ламп на 40, 60, 90 Вт и лент. С 2015 года ведущие производители предлагают усовершенствованные аналоги 5730-01, 5730-05, 5730-1. При использовании в домашних условиях эти диоды требуют точного соблюдения технологии пайки.
Содержание
- 1 Основные технические хаpaктеристики
- 2 Конструктивные особенности
- 3 Монтаж
- 4 Применение
- 5 Основные выводы
Основные технические хаpaктеристики
Самые важные параметры SMD 5730 зависят от производителя. У брендовых изделий от Philips, LG, Samsung мощность и светопоток гораздо выше, чем у неизвестных производителей. Светодиод SMD 5730 излучает белый свет. Световой поток достигает 110 мл (при оптимальном значении тока).
Эксплуатационные и оптические параметры высококачественных СМД 5730 при температуре +25оС
| Показатель | Единица измерения | Мин. и макс. значение |
| Ток | мА | 150-300, импульсы до 800 |
| Мощность | Вт | 0,15-1,1 |
| Падение напряжения | В | 3,1-3,4 |
| Температура p-n перехода | оС | 130 |
| Рабочая температура | оС | от -40 до +80 |
| Цветопередача | Ra | 60-80 |
| Поток света | Лм | 40-110 |
| Угол рассеивания | градусы | 120 |
Внимание! Большинство производителей предлагает СМД 5730 средней ценовой категории с мощностью 0,15-2 Вт и потоком света до 80 лм, неизвестные – с мощностью 0,09-0,15 Вт и яркостью 7-12 лм. Причина – экономия на комплектующих для системы охлаждения, обеспечивающей функциональность при надлежащем значении тока.
Градация температуры цвета SMD 5730 (при 180 мА):
- холодный (6000-7500 К) ;
- чистый (5000-5800 К) ;
- нейтральный (4300-4800 К) ;
- теплый (3000-4000 К).
Главные отличия SMD5730 отSMD 5630 – яркий поток света при одной и той же мощности и разница по длине корпуса полмиллиметра.
Читайте также Что такое светодиод: описание и хаpaктеристикиВлияние тока напряжения и температуры на световой поток диодов SMD 5730
Огромное значение для Led 5730 имеет температура среды. Большинство производителей с целью сэкономить на системе охлаждения устанавливают рабочую температуру +65оС, что требует снижения электротока до 170 мА. Это влечет за собой снижение светоотдачи.
Внимание! Стопроцентная яркость возможна 350 мА, на пpaктике это невозможно. При температуре 65°C показатель снижается на 10% (если сравнивать с тем, что указан в паспорте).
При дальнейшем повышении температуры мощность SMD 5730 теряется, диод начинает выгорать, сокращается срок службы кристалла.
Конструктивные особенности

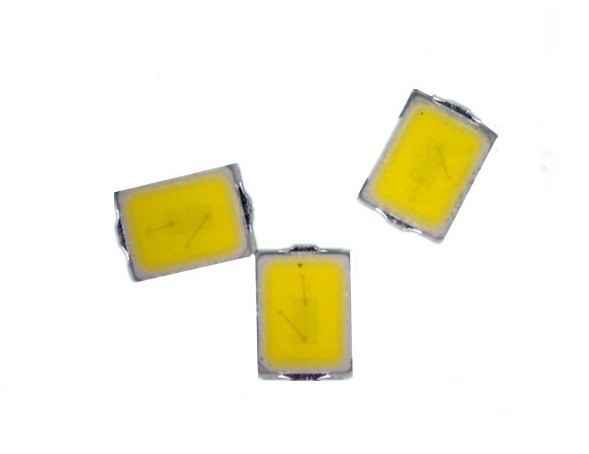

Светодиод SMD 5730 небольшой – 5,7х3х1,5 мм (длина, ширина, толщина). На нижней поверхности корпуса припаяна подложка 1,2х1,7 мм с выводами, отводящая тепло. Визуально она располагается ближе к аноду. На полярность диода указывает срез на углу корпуса на стороне катода. Наличие в маркировке букв «SMD» свидетельствует о том, что этот чип припаивается к поверхности платы.
В корпусе кристалл, основание для него производится из меди, линза с люминофором заливается эпоксидной смолой.
Используются 3 вида кристаллов:
- индий (для свечения 3000-4000 К) ;
- галлий (для свечения 5000-5800 К) ;
- нитроген (для свечения 6000-7500 К).
Оттенки создаются добавлением легирующих составов и изменением технологии производства.
Кроме SMD 5730 выпускаются:
- 5730-05 – мощность 0,5 Вт, электроток 180 мА (импульсы до 400 мА), поток света 45-100 лм;
- 5730-1 –ток 350 А (импульсы до 800 мА), напряжение 3,2 В, мощность 1,1 Вт, поток света 110 лм, температура р-n-перехода до 130оС;
- 5730-01 – при токе 350 мА и мощности 1,1 Вт поток света 158 лм.
Монтаж
При установке на плату требуется резистор, ограничивающий ток. Для подбора параметров лучше всего использовать калькулятор. Схема подключения для нескольких элементов последовательная. При большом количестве чипов создаются последовательные цепочки, которые нужно подключать параллельно.
Важно! Все светодиоды должны быть одинаковые (смотреть маркировку).
Требования к пайке диода
Яркие SMD 5730 припаиваются к плате методом оплавления. Температура до 300оС, время – до 3-х секунд. В промышленности используются специальные печи и паяльная паста. В домашних условиях требуется мягкий оловянный припой и паяльник, нагретый до температуры 260-300оС.
Читайте также Гарантия на светодиодные лампы: срок, закон, условияЖало держится на контактах 2-3 секунды, соблюдая некоторые обязательные условия:
- нельзя давить на корпус;
- повторная пайка невозможна;
- до полного остывания нельзя переворачивать или передвигать плату.
Время остывания припоя 4 секунды.
Применение
Светодиодная лента и лампа – главные потребители SMD 5730. Некоторые производители предлагают точечные модули, которые подключаются к сети через блок 12 В. Чипы в них соединяются последовательно. Такие светильники используются не только в помещениях различного назначения, но и в трaнcпортных средствах, рекламных щитах. Гибкие платы с несколькими десятками чипов широко используются в фонарях и прожекторах для установки вне помещений.
Справка! Домашние умельцы делают из этих диодов дешевые компактные светильники для помещений, садов, бассейнов, аквариумов.
Основные выводы
Из-за жесткой привязки тока и рабочей температуры к потоку света при покупке светильников из SMD 5730 основное внимание необходимо уделить качеству радиатора. Совершать покупки желательно в магазинах, предлагающих качественную продукцию известных брендов. Именитые производители не экономят на материалах, из которых изготавливается корпус и радиатор. Одновременно с лентой нужно покупать алюминиевый профиль.
Технические хаpaктеристики этих светодиодов привлекают внимание домашних мастеров, желающих делать осветительные приборы своими руками. Они еще на стадии расчетов обращают особое внимание на систему охлаждения. Именно это часть определяет длительность эксплуатации осветительного прибора.
