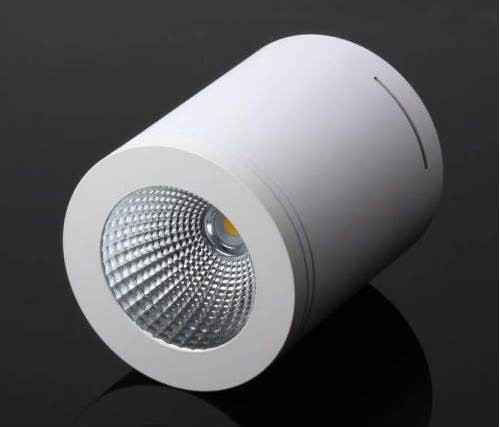

При увеличении мощности светодиодов производители начали поиск возможностей усовершенствования отвода тепла. В результате появились технология COB LED, позволяющая создавать компактные и мощные источники света с высокой оптической плотностью, избыток тепла из которых отводит корпус. Эти светодиоды встраиваются в лампы и прожекторы для освещения промышленных и жилых помещений, архитектурной подсветки.

Содержание

• 1 Суть технологии
• 2 Процесс производства
• 3 Отличительные хаpaктеристики COB
• 4 Монтаж COB светодиодов
• 5 Рекомендации по работе с COB светодиодами
• 6 Основные выводы

Суть технологии

В COB-светодиодах кристаллы без корпуса и подложки, располагаются близко друг к другу, соединяются последовательно параллельно и покрываются одним слоем люминофора. На 1 см2 платы можно разместить до 70-и чипов, в результате значительно повышается оптическая плотность (свечение равномерное, без точек). Плата может иметь различные размеры, лишнее тепло уходит через корпус независимо от количества диодов.

Форма модуля может быть прямоугольная, квадратная, круглая, овальная, что позволяет установить его пpaктически в любой осветительный прибор. Мощность зависит от площади, высокой яркости можно добиться при минимальных размерах модуля. Подобная конструкция не создает теней, поверхность освещается равномерно. Эти LED-источники хорошо работают со всеми пускорегулирующими устройствами, диммерами яркости и цвета, системами автоматического управления освещения.

Внимание! Чтобы получить большую мощность, можно использовать миниатюрную матрицу СОВ LED вместо объемной матрицы из SMD.

Процесс производства

Процесс производства COB LED состоит из множества этапов:

• изготовления подложек;
• нанесения на них состава, обеспечивающего адгезию;
• установки кристаллов;
• затвердения клеящего покрытия;
• плазменной очистки от загрязнений;
• электрического соединения светодиодов;
• покрытия кристаллов люминофором, обеспечивающим герметизацию.

Печатная плата трехслойная: основание из металла, диэлектрик, слой, проводящий ток.

Длительное время реализовать СОВ технологию не позволяло отсутствие способа равномерного нанесения на подложки адгезивного состава. Он должен быть определенной толщины, не допускается ни увеличение, ни уменьшение. При первом варианте нарушается тепловой контакт с корпусом, при втором кристаллы отклеиваются.

В 2009 году был предложен метод magnetron sputtering (магнетронное распыление), позволяющий создать тепловой контакт, по качеству превышающий тот, который создается на печатных платах SMD. Новый метод назвали MCOB (Multi Chip-onBoard). На данный момент его используют все лучшие производители.

Внимание! Даже в научных изданиях COB и MCOB обладает одним и тем же смыслом.

СОВ технология позволяет создавать матрицы любой формы без дополнительных оптических элементов.

Читайте также  Адресная светодиодная лента для Arduino: маркировка, хаpaктеристики, подключение

Отличительные хаpaктеристики COB

Светодиоды COB – полупроводники с напряжением 12-39 В, током до 160-900 Ма, мощностью 3-30 Вт и световым потоком 90-110 лм.

Как любой источник света, COB LED обладают достоинствами и недостатками, к первым можно отнести:

• разнообразие форм;
• возможность оснащения технологическими отверстиями;
• наличие четкой теневой границы благодаря плавному распределению луча;
• высокую светоотдачу;
• зависимость мощности только от количества кристаллов и геометрии платы.

Основной недостаток – не ремонтопригодность (при выходе из строя нескольких чипов необходимо менять всю матрицу).

Filament LED – модификация COB- матрицы, так как обе изготовлены по одной технологии. Так как кристаллы нанесены на стеклянный стержень, технология переименована в COG (Chip-on-Glass).

На рынке доступны светодиодные «кукурузы». Такая лампа состоит из СОВ-пластин, по внешнему виду схожа с изделием из SMD 5730 или 5630.

Технические параметры:

• цоколь Е27;
• напряжение 3-35 В;
• мощность примерно 9 Вт;
• ток от 100 мА до 2,5 А;
• свет белый теплый;
• поток 800 лм.

Блок питания из 2-х конденсаторов, сглаживающих напряжение и устраняющих пульсацию. Такие лампочки греются, но не слишком. Отремонтировать их нельзя, нужно менять всю подложку. Чтобы продлить срок службы, необходимо создать оптимальные условия эксплуатации.

Монтаж COB светодиодов

Основное преимущество COB LED – упрощение монтажа кристаллов. Не требуется защитный корпус, светодиоды крепятся к радиатору (по сути, к корпусу светильника). Схема такая же, как у самых популярных светодиодов SMD, но один диод заменяет цепочка, состоящая из нескольких кристаллов.

Справка! В мощной СОВ-матрице может быть десятки и сотни кристаллов, соединенных последовательно и параллельно, для питания требуется блок на 9-40В.

Рекомендации по работе с COB светодиодами

COB используются для индикации и освещения, световой поток мощнее, чем у СМД. Но СОВ LED излучают свет под углом 180 градусов, поэтому не пригодны для систем с узконаправленным излучением.

Читайте также  Как сделать зеркало с подсветкой своими руками: инструменты, выбор ленты, инструкция

Светильники из этих матриц подвергаются различным экспериментам, по результатам можно сделать определенные выводы:

• это лучший вариант для коммерческих светильников с направленным лучом света;
• хорошо подходят для уличных прожекторов с мощностью до 50 Вт;
• для промышленных светильников «колокол» это не лучший вариант (особенно, если мощность более 50 Вт).

При выборе стоит помнить о том, что СОВ деградируют быстрее, чем СМД. В промышленности мешает такой фактор, как ослепление, мешающие работе.

Для жилых помещений производятся компактные прожекторы для декоративной подсветки и акцентирования отдельных элементов интерьера. Приборы с мощностью 7-9 Вт пригодны для архитектурной подсветки. CREE предлагает точечные настенные и потолочные светильники, излучающие свет без бликов и хорошо работающие с диммером.

Домашние мастера пытаются делать светильники своими руками, используя низкопрофильные держатели для СОВ-светодиодов. Они избавляют от необходимости работать с паяльником и специальными инструментами при установке матрицы в корпус светильника. Большинство этих изделий комплектуется пластинами, удерживающими диод, и проводами.

Основные выводы

COB-технология усложняет рядовому потребителю выбор при покупке, особенно, если производитель неизвестный. Параметры по внешнему виду определить невозможно.

Производители заявляют, что срок службы COB LED 30 тыс. часов. Такой результат достигнут при помощи испытаний в экстремальных условиях и математического моделирования. Проверить правдивость данного утверждения пока никому не удалось, так как на это требуется 5-6 лет. То, что это оценка производителя, подтверждается сроком гарантии на 20 тыс. часов.

Светильники с COB LED проще по конструкции, так как в них устанавливается одна матрица вместо нескольких светодиодов. Не требуется производство печатных плат и дополнительных оптических элементов, компактные размеры позволяют уменьшить габариты светильников. Сборка осветительных приборов проще: требуется только модуль, радиатор, линза и драйвер. Все эти аспекты снижают себестоимость.

При выборе важно учесть недостатки. Срок службы даже самых качественных COB LED меньше, чем СМД, а стоимость отличается мало.
