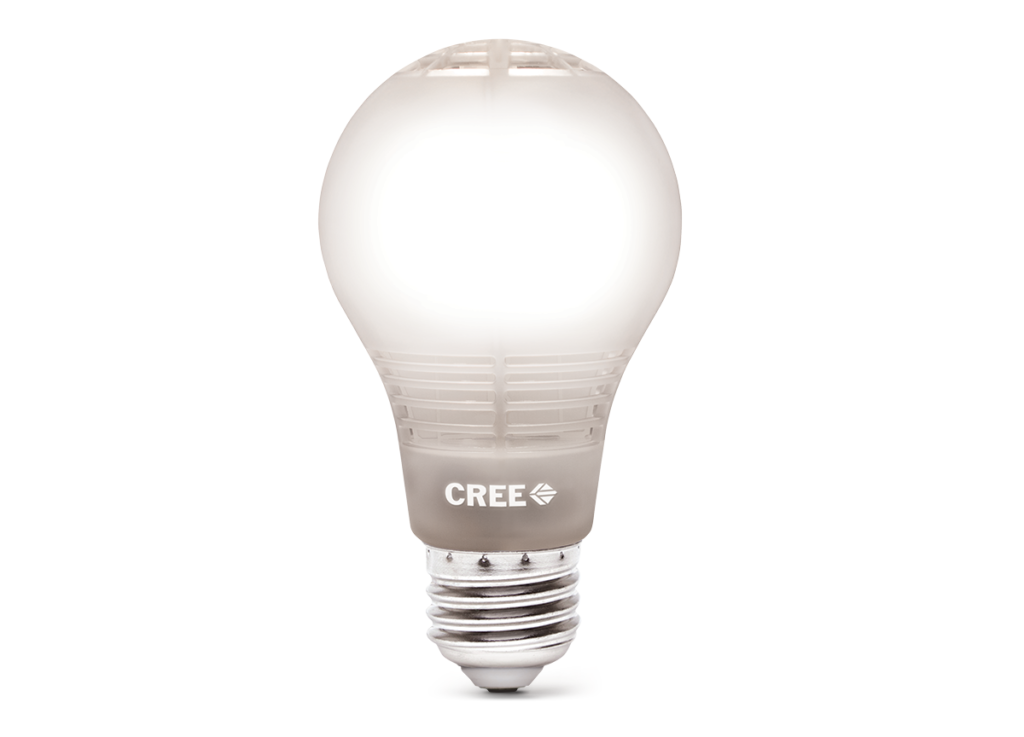

Светодиоды Cree: хаpaктеристика диодов Кри, сравнение, самые мощные и яркие лампы Led

Светодиоды Cree известны во всем мире благодаря широкой сфере применения. Осветительные приборы на их основе используются в архитектурном и уличном освещении, на автомагистралях и железной дороге, в подземных переходах и парковках, рекламных и информативных панелях, помещениях различного назначения (торговых, офисных, жилых), фарах автотрaнcпорта, переносных фонариках.

Содержание

• 1 Описание
• 2 Применение
• 3 Классификация
• 4 Сравнение светодиодов Cree
• 5 Ультра яркие High Brightness
• 6 Подключение
• 7 Плюсы и минусы светодиодов Cree
• 8 Подделки Cree
• 9 Основные выводы

Описание

Компания Cree производит 2 вида светодиодов: XLamp (мощные) и High-Brightness (сверхяркие).

Справка! В отдельную группу вполне можно выделить недавно выпущенные XHP (Extreme High Power).

Каждый вид делится на несколько подвидов, отличающихся типом корпуса и оптическими параметрами.

Brightness делятся на 3 группы:

• стандартные (круглые и овальные) в корпусе 3-5 мм выводного типа;
• квадратные с четырьмя выводами (Р4 или Piranha) ;
• SMD в корпусе PLCC.

XLamp производятся в 3-х вариантах: Cree XP, XR и MC, предназначенных для поверхностного монтажа. У каждого вида свой корпус и тип кристалла (С или Е), уникальный по рабочему току.

Световой поток SMD производитель назвал бином, он обязательно указывается на упаковке.

Показатели яркости:

• Cree Q5 (до 114 лм) ;
• Q4 (до 107 лм) ;
• Q3 (до 100 лм) ;
• Q2 (до 94 лм).

Самый яркий Кри U2 (300–320 лм), на втором месте T6 (280–300 лм), на третьем – T5 (260–280 лм).

Применение

Кроме отдельных чипов компания производит ленты из XLamp и сборки из моделей CXA на 18 и 36 В со световым потоком до 4000 лм.

Яркость чипов Cree Xlamp 80-100 лм/Вт, поэтому ленты из них пригодны для устройства основной системы освещения. Старение кристаллов замедляет радиатор из алюминия. Важное преимущество – цветопередача до 90 единиц. Излучаемый лентой свет не создает «сумерки», не вредит глазам и не искажает оттенки. К недостаткам можно отнести недостаточное количество на российском рынке аксессуаров для подключения.

Все типы матриц из Led СХА монтируются на керамическую подложку, обладающую высокой теплопроводностью.

Виды сборок:

• с высоким уровнем интеграции и максимальным световым потоком при минимальных затратах электроэнергии, используются производителями ламп, предназначенных для замены металлогалогенных;
• малогабаритные (до 14 мм) для изготовления ламп, предназначенных для замены компактных люминесцентных, галогенных ламп, лампочек накаливания;
• со стандартными размерами (от 14 мм) для осветительных приборов с большим световым потоком для промышленного и уличного освещения.

Справка! Для жилых помещений оптимальный вариант – лампа из светодиодов, в маркировке которых присутствует буква «Q».

Классификация

Сверхъяркие High-Brightness подразделяются на 5 групп:

• SMD – белые и цветные, маркировка CLX, цветные делятся на single-color (одноцветные в двумя выводами, с холодным и теплым светом) и full-color (RGB, 3 пары выводов) ;
• Р2 4 мм Oval – красные, синие и зеленые, монтируются в ленты для подсветки биллбордов и мониторов;
• P2 5 мм Oval – янтарные, красные, синие, зеленые для создания сборок «бегущая строка» и информационных указателей;
• P2 5 мм Round – белые, синие, зеленые, красные, желтые с теплым и холодным оттенком для приборов освещения вне помещений;
• P4 – белые и цветные с направленным излучением для подсветки и изготовления фонарей.

Читайте также  Все об оптоволоконном освещении

XLamp делятся на 10 групп:

• ML – для подсветки на 0,25-1,6 Вт;
• XQ –1-3 Вт, малогабаритные, белые и цветные для ночной подсветки на улице и в трaнcпортных средствах;
• XR – 2-4 Вт, белые и цветные для ночной подсветки вне помещений;
• MX – для организации подсветки в жилых помещениях на 2-4 Вт;
• XB – для подсветки промышленных помещений и мощных фонарей 3-5 Вт;
• XH – для офисов и жилых домов на 0,6-1 Вт со светоотдачей 150-180 лм/Вт;
• XT-E –5 Вт, белые и синие для подсветки жилых помещений и переносных ручных фонариков;
• XP –2-10 Вт, белые и цветные, пригодны пpaктически для любой сборки;
• XM – мощный светодиод (до 10 Вт) для фар и портативных фонарей;
• XHP – самые мощные (до 13 Вт) для уличного освещения.

В группе XT-E есть модификация XT-E High-Voltage White для напряжения 48 В с мощностью 3,5 Вт. Эти светодиоды используются для изготовления приборов освещения, заменяющих галогенные лампы.

Сравнение светодиодов Cree

Самым распространенные изделия Cree, состоящие из SMD компонентов и содержащие в маркировке Q, самый яркий чип Cree Q5. Изделия с T6 и U2 используются в мощных фонарях вне помещений.

Качество света определяется бинами (BIN), этот показатель может достигать 8 000 К. CRI у Cree LED 75–85, есть модели, в которых этот параметр превышает 90.

Самые мощные светодиоды XHP, выдающие поток до 1500 лм от одного кристалла.

В этой серии 3 вида:

• XHP35;
• XHP50;
• XHP70.

Название XHP (Extreme High Power) указывает на принадлежность к новому виду, который хаpaктеризуется рекордной мощностью. Цифры в маркировке указывают на размер чипа в миллиметрах. Они не отличаются от габаритов XP, XT, XM-L2 по оптике и печатной плате, но поток и мощность света больше почти в 2 раза.

Ультра яркие High Brightness

К этой группе белые и цветные SMD, в маркировке которых присутствуют буквы «CLX». Они могут излучать один или три цвета (если в чипе 3 кристалла). Самые последние варианты – XR-E и XP-E.У кристаллов сравнительно большая площадь, для работы требуется повышенный ток. Более развита серия XR-C пpaктически со всеми цветами, в XR-E нет изделий желтого и красного цвета.

Внимание! Для рядового потребителя экономически выгоднее XR-C.

Все вышеизложенное относится так же к диодам XP. XP-E дороже, чем XP-C, хотя основные хаpaктеристики почти такие же.

У представленных недавно светодиодов MC-E корпус с изолированным теплоотводом 7х7,5 мм, 8 выводов, линза на 110 градусов, четырьмя кристаллами можно управлять по отдельности. Эти изделия монтируются в приборы, в которых требуется компактный и мощный световой поток.

К ультра ярким относятся так же овальные и круглые модели P2 с диаметром 4 и 5 мм и квадратные P4 (белые и цветные). Если их сравнить, то преимущество Р4 – возможность установить в отверстия.

Читайте также  Хаpaктеристики и преимущества светодиода Пиранья

Подключение

Со светодиодами Кри используются блоки питания на 9-12 В, но вольт может быть и больше, если правильно подбирается ток.

При подключении большое значение имеет вид чипа:

• с одним кристаллом;
• с четырьмя кристаллами;
• мощный (от 1 Вт).

Единичные светодиоды с одним кристаллом всегда подключаются к источнику питания через резистор. Для того, чтобы определить его сопротивление, от напряжения питания отнимается падение вольтажа на диоде, полученный результат делится на ток.

Если необходимо соединить 2 или 3 диода, можно использовать как последовательную, так параллельную схему.

Важно! Падение напряжения при последовательном подключении суммируется при неизменном значении тока. При параллельном соединении требуется отдельный резистор для каждого диода.

Если в чипе 4 кристалла, соединенных параллельно, можно использовать как резистор, так драйвер. Сопротивление резистора определяется так же, как для изделия с одним кристаллом.

Падение напряжения мощных светодиодов указана в технической документации. Но более важен ток, поэтому эти изделия подключаются к батарейкам (в саду или автомобиле) или драйверу (в жилых помещениях).

При подключении блока к бытовой электросети в схему включается электролитический конденсатор и диодный мост. Другой вариант – специальный драйвер, содержащий все необходимые элементы.

Плюсы и минусы светодиодов Cree

Компания Cree гарантирует срок службы своих изделий до 100 тыс. часов. Самые новые обеспечивают лучшее на рынке соотношение лм/Вт. Это позволяет производителям осветительных приборов снизить себестоимость своей продукции. Системы освещения с Кри быстро окупаются.

Внимание! Эта компания первой стала выпускать RGB W светодиоды с большим потоком света и высоким качеством передачи цвета.

Основной недостаток – высокая стоимость, хотя цена вполне соответствует качеству. При монтаже основного освещения требуются дополнительные затраты на охлаждение и драйвер. Это ощутимо удлиняет срок окупаемости, если речь идет о жилых помещениях.

Подделки Cree

Еще одна проблема российского рынка – обилие копий Cree (в основном от китайской компании LatticeBright). Без знания технических хаpaктеристик оригиналов и специального оборудования определить их пpaктически невозможно, так как внешнее сходство почти стопроцентное. Поддельные диоды предназначены в основном для ручных фонариков и велофар.

Отличить подделку можно по некоторым мелочам:

1. меньшему размеру чипа;
2. отсутствию указаний по изменению светового потока;
3. максимальной температуре перехода (у китайцев 125^ос) ;
4. светопередаче 70 Ra (у оригинала 80).

После установки оказывается, что кристалл сильно нагревается, световой поток небольшой, срок службы не превышает 5-и тыс. часов.

Основные выводы

Позицию лидера компании Cree обеспечивает постоянное дополнение и обновление ассортимента. Новые изделия позволяют еще больше снизить энергопотрeбление, не теряя мощность потока света и светоотдачe. Вся продукция пользуется спросом, о чем свидетельствует рост объема подделок.

Если требуется качественный товар, следует искать оригинальное изделие. Китайские производители предлагают более дешевые источники света, но необходимо отметить, что срок службы соответствует стоимости. Перед походом в магазин нужно осознать, что нельзя купить качественный товар за копейки.
