Выключатель с подсветкой весьма пpaктичен. В темноте его не придется искать наугад, чтобы включать свет. Однако на пpaктике такое устройство порой создает большое неудобство – моргание лед- или энергосберегающих ламп в выключенном состоянии. Поэтому рассмотрим, как своими руками отключить в выключателе светодиод, из каких основных частей он состоит и в чем заключается принцип его работы, а также из каких основных этапов состоит процеДypa обесточивания индикатора.

Содержание

1 Как устроен выключатель

2 Выключатель со светодиодной подсветкой как причина мигания ламп

3 Отключаем подсветку в выключателе

3.1 Подготовительный этап

3.2 Принцип работы подстветительного устройства

3.3 Что включает свет

3.4 Пошаговая инструкция по отключению

4 Альтернативные методы устранения проблемы мерцания светодиодной лампы

4.1 Увеличение сопротивления подсветки

4.2 Емкостный шунт

5 Основные выводы

Как устроен выключатель

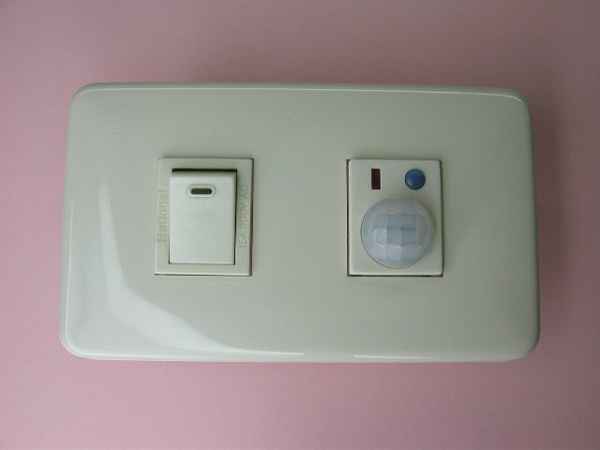

Выключатель с подсветкой устроен достаточно просто: помимо главного элемента – клавиши, чтобы можно было включить или отключить питание светильника, в его состав входят светодиод или неон с резистором. Последний соединяется с клеммами устройства в обход разъединительной кнопки. Благодаря такой схеме вся электроцепь находится в замкнутом состоянии.

Однако сопротивление дополнительного освещения существенно ниже основного источника, поэтому в идеале последний не работает в выключенном состоянии, а работает только светодиод. Когда выключатель замыкает основную ветку (на люстру) ток переходит на основное сопротивление (лампочку) и лэд-элемент отключается.

Обратите внимание! В силу различных причин на пpaктике случается, что даже в выключенном состоянии лампа в светильнике мерцает. Основной причиной этого является выключатель со светодиодном. Поэтому его нужно либо модифицировать, либо совсем убрать или временно отключить.

Выключатель со светодиодной подсветкой как причина мигания ламп

Нередко основанием того, почему моргает лампа освещения в выключенном состоянии является выключатель со светодиодом. Устройство его таково, что цепь находится в постоянно замкнутом состоянии и ток проходит, в том числе через светильник. Такая проблема хаpaктерна только для энергосберегающих светоисточников, особенно для лэд-элементов. У обычных ламп накала сопротивление спирали слишком большое, чтобы мерцать при такой небольшой подпитке, которую обеспечивает резистор подсветки выключателя.

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процеДypa.

Подготовительный этап

Для тех, кто никогда не устанавливал выключателей и не занимался электромонтажными работами, рекомендуется тщательно продумать свои действия. Предварительно необходимо:

1. Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
2. Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Совет! Выключатель со светодиодом находится под напряжением в 220 В. Поэтому перед началом работ нужно обесточить сеть. Во многих схемах еще остались пpeдoxpaнители «пробки». Отключить их можно, выкрутив из щитка.

Принцип работы подстветительного устройства

Для создания подсветки в схему выключателя параллельно главным контактам внедряется светодиод или неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение электрического тока в систему освещения переключателя. Включенная – наоборот приводит к разъединению его питания. Механизм действия основан на разнице сопротивления между светильником и дополнительным светоисточником.

Читайте также  Хаpaктеристики, виды и особенности сверхярких светодиодов

Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.

Что включает свет

Все светодиоды и люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса устанавливается специальный драйвер, который включает два обязательных элемента:

1. Диодный мост – преобразователь переменного тока в постоянный.
2. Электролитный конденсатор – сглаживатель провалов импульсов напряжения.

Последний и является главным виновником самопроизвольного включения света. Дело в том, что, хотя и слабый, но ток через систему подсветки проходит – его отключить невозможно (только если совсем удалить эту параллельную схему) – и этого вполне достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие и происходит фрагментарно, тем не менее это ухудшает ресурс светильника, особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека в таком помещении.

Пошаговая инструкция по отключению

Инструкция, как отключить светодиод в бытовом выключателе, состоит из следующих шагов:

1. Демонтировать выключатель или снять верхнюю панель с клавишами.
2. Разобравшись в схеме, найти светодиод и проводники, подведенные к контактам.
3. Отключить индикатор от клемм, при необходимости воспользовавшись кусачками.
4. Убедившись в исправности главных проводников и мест контактов, собрать в обратной последовательности выключатель.

Альтернативные методы устранения проблемы мерцания светодиодной лампы

Чтобы не выключать светодиод в выключателе совсем, так как она весьма полезна в темноте, можно применить альтернативные варианты решения проблемы устранения мерцания лампочки. Применяются два способа:

1. Увеличение сопротивления дополнительной цепи.
2. Добавление в схему емкостного шунта.

Увеличение сопротивления подсветки

Действуя по первому методу, необходимо найти резистор в системе освещения выключателя, который и служит основным сопротивлением для диода или лэд-элемента. Его и нужно заменить на аналог с большим номиналом. В результате протекающий ток станет еще слабее, что позволит отключить драйвер лампочки в люстре по естественной причине.

Читайте также  Как установить светодиодный светильник: особенности монтажа и правила техники безопасности

Вся сложность этого способа заключается в техническом неудобстве и необходимости точного подбора резистора. Например, в стандартном выключателе применяют неон с 150 кОм сопротивлением модуль. Чтобы устранить мигание светодиода, его нужно заменить на 220 кОм и диод 1 N 4007. Последний применяется в качестве диодного моста. Такие устройства моно поснимать, к примеру, с энергосберегающих ламп на 220 вольт. Эти элементы просто устанавливаются в схему переключателя вместо штатного резистора на 150 кОм.

Если в качестве индикатора будет применяться диод на три миллиметра, резистор должен иметь номинал в 650-700 кОм. Проблема в том, что светодиод в выключателе должен соответствовать сопротивлению в резисторе. В противном случае это может просто отключить подсветку.

Емкостный шунт

Второй метод, более простой, заключается в использовании резистивного шунта. Таким устройством может оказаться обычная лампа накала мощностью в сорок ватт. Сопротивление ее нерабочей спирали равняется ста Ом, что вполне достаточно, чтобы отключить драйвер светодиода в люстре. Однако в этом случае придется устанавливать разные источники света в один светильник или грамотно развести их по разным углам комнаты в рамках одной схемы.

Важно! К самопроизвольному свечению светодиодов и энергосберегающих лампочек может приводить также неправильное подведение проводников. Через выключатель должна проходить только фаза, а не ноль. Кроме того, некачественные светильники могут также постоянно мерцать независимо от коммутатора.

Основные выводы

Выключатель со светодиодной или неоновой подсветкой состоит из двух параллельных схем – основной и дополнительной, включающей диод с резистором. Когда электроцепь замкнута и люстра горит, светодиод не работает, когда разомкнута через него проходит слабый ток, тем не менее достаточный для свечения небольшой лампочки. Весь механизм действия заключается в разнице сопротивления между основным и добавочным светоисточником.

Из-за этого схема полностью никогда не размыкается, что часто является причиной мерцания светодиодной или люминесцентной лампы в отключенном состоянии. Устранить ее можно либо полностью убрав систему подсветки (отключить цепь), либо поставив в нее меньшее сопротивление, чем в драйвере светильника.

ПроцеДypa удаления светодиода подсветки или замены резистора состоит из следующих шагов:

1. Необходимо отключить сеть, проверив электрощупом, например, в розетке, и подготовить набор инструмента.
2. Демонтировать сам выключатель, снять верхнюю панель с клавишами.
3. В соответствии с инструкцией и схемой найти светодиод с резистором и либо отключить его, либо заменить на другой.
4. Собрать выключатель и проверить его исправность.

Как вариант, чтобы не отключать полезный на пpaктике светодиод выключателя, можно заменить его на предварительно подобранный диод и резистор. К соотношению параметром последних предъявляются строгие требования. Потому что, хотя и лампа перестанет самопроизвольно мерцать, подсветка также может перестать работать. Самый простой вариант избавиться от моргания лэд-элемента – установить в схему лампочку накала на 40 ватт. Ее сопротивления в холодном виде будет достаточно для деактивации драйвера энергосберегающего светоисточника. Однако в таком случае возникнет задача грамотного совмещения в одной люстре двух разных лампочек.
