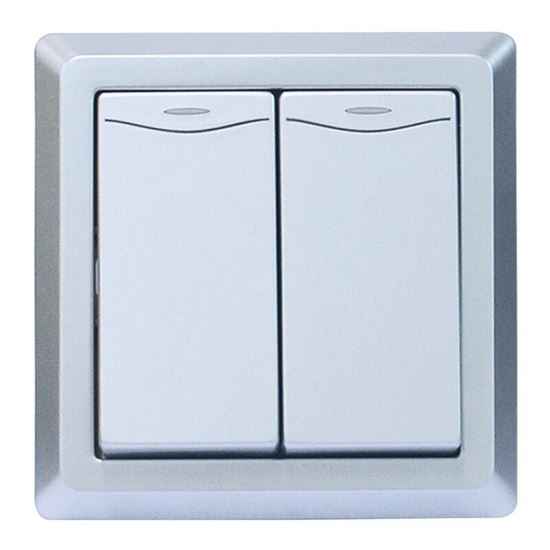

Выключатель с подсветкой удобен тем, что его всегдавидно в темноте. Устройство индикации изготавливается со светодиодом или неоновой лампочкой.Существует несколько схемподключения в быту в зависимости от его типа. Чтобы выполнить процедурумонтажа своими руками, нужно знать, как он устроен, какие разновидности егосуществуют, каковы основные правила установки в каждом конкретном случае, а также как принеобходимости отключить или самостоятельно установить подсветительную систему.

Содержание

• 1 Как устроен выключатель с подсветкой
• 2 Видыв зависимости от типа подсветки
• 3 Правилаподключения
  • 3.1 Установкаодинарного выключателя
  • 3.2 Монтажи подключение выключателей с несколькими клавишами
  • 3.3 Подключениепроходного выключателя с подсветкой
• 4 Отключениеподсветки выключателя
• 5 Каксамому установить подсветку в выключатель
• 6 Основныевыводы

Как устроен выключатель с подсветкой

Устройство рассматриваемого выключателя с подсветкой пpaктически не отличается от штатного аналога за исключением одной единственной детали – параллельно подключенного индикатора, работающего от сети 220 вольт. Он подсоединен к основным контактам. Принцип его действия состоит в том, что он коротит цепь (так что даже в положении «выключено» она не находится в полностью разомкнутом состоянии), но при этом питание осуществляется через спираль лампы.

При этом последняя не зажигается, так как еесопротивление значительно ниже, чем у лед-элемента с резистором (понижающимнапряжение) в переключателе. Как только переключатель переходит в положение«включено», нить накала закорачивается, ее сопротивление возрастает и токперестает поступать на светодиод – подсветка гаснет, а лампочка в люстресветит.

Выключатель с подсветкой состоит из следующихосновных элементов:

1. Корпусс декоративной накладкой, в которой закреплены клавишные накладки.
2. Входныеи выходные клеммы (количество определяется типом выключателя).
3. Резистор.
4. Индикатор.

Обратите внимание! Большинство выключателей рассматриваемого типа оснащено встроенной системой подсветки, в то время как в некоторых моделях ее нужно подключать к клеммам самостоятельно при установке.

Видыв зависимости от типа подсветки

Выключатели могут иметь различные виды подсветки:

1. Резисторную. Роль ограничителя тока в таких моделях выполняет резистор. Сфера применения – для люстр с обычными лампами накала. Со светодиодными и энергосберегающими лампами он совмещается плохо по той причине, что последние в своем составе имеют накопительный драйвер. А так как все они работают от малого тока (который будет пропускать в провод сама подсветка), это будет приводить к их самопроизвольному мерцанию в темноте. Помимо негативного эстетического эффекта, это существенно снизит ресурс самого светоисточника, особенно газоразрядной модификации.
2. Конденсаторную. В отличие от вышерассмотренного примера устройство содержит накопитель заряда – конденсатор. Главный его плюс – повышение КПД и снижение потрeбления электроэнергии.
3. Неоновую. Если во всех вышеприведенных моделях в качестве подсветки для выключателя используются лед-элементы, в этом случае – неоновая лампа. Ее преимущество – хорошая совместимость со светодиодными и люминесцентными светоисточниками.

OLYMPUS DIGITAL CAMERA

Помимо вышерассмотренных конструктивных различий,модели выключателя с подсветкой классифицируются по признаку механизмаприведения в действие на следующие виды:

1. Клавишный.Оснащается одной, двумя, тремя клавишами.
2. Скнопкой. Оборудуется кнопочным аппаратом включения.

Важно! Стандартные выключатели с подсветкой плохо совместимы с люминесцентными и светодиодными лампами, так как будут приводить к эффекту их мерцания в выключенном состоянии – в темноте. Потребуется доработка. Они также не работают со светильниками, оснащенными электронными регуляторами пуска.

Правилаподключения

Существуют как минимум три основные схемы монтажа.Рассмотрим, как правильно подключитьвыключатель со светодиодной или неоновой подсветкой в каждом случае.

Читайте также  Волшебный неон - как самостоятельно выбрать и подключить светодиодный шнур

Установкаодинарного выключателя

Самый простой вариант – установить одинарныйвыключатель с подсветкой. Перед всеми работами с электроприборами в целяхбезопасности необходимо обесточивать сеть, выключив главный рубильник, щиток. Монтажныепроцедуры проходят в несколько этапов:

1. Кзаранее выбранному месту подводится два провода от коммутирующей коробки (см.схему).
2. Устанавливаютсяна саморезы, шурупы или дюбеля подрозетник.
3. Монтируетсявнутренняя часть выключателя.
4. Подсоединяютсяпроводники к клеммам на болты.
5. Надеваетсядекоративная панель.
6. Вставляетсяклавиша.

Выключатель с подсветкой готов к действию. Далеенужно включить электропитание и проверить его исправность.

Ниже наглядно приведена схема подключения одноклавишного выключателя с подсветкой:

Монтажи подключение выключателей с несколькими клавишами

Выключатель с подсветкой с несколькими клавишамиотличается от вышеприведенного случая большей функциональностью – управлениемсразу несколькими светильниками. Поэтому у него большее число контактов иколичество подводимых жил. Установка состоит из следующих шагов:

1. Предварительно обесточивается электросеть.
2. К выбранному месту монтажа подводится по одному проводу (либо один многожильный кабель – по числу питаемых светильников).
3. Монтируется на стену подрозетник.
4. К нему крепится начинка с основными контактами.
5. Все проводники подсоединяются к клеммам в соответствии со схемой.
6. Надевается декоративная панель.
7. Вставляются клавиши.

После сборки выключатель с подсветкой нужнопроверить, подключив питание сети.

В качестве примера приведем схему, как установитьвыключатель с подсветкой с двумя клавишами:

Подключениепроходного выключателя с подсветкой

Данный вариант выключателя с подсветкой даетвозможность управлять одним или группой светильников с разных мест. Например,входя в дом нужно включить освещение сразу в прихожей, а из другой комнаты (изспальни) его можно отключить. Таким образом, отпадает необходимостьвозвращаться по темноте.

Монтаж выключателя такого типа должен выполнятьсястрого в соответствии со схемой. К каждому одноклавишному выключателю нужнопроложить по три провода или по одному трехжильному кабелю от распределительнойкоробки:

1. Два проводника соединяют выключатели между собой – положения «вкл» и «выкл».
2. Одна жила (от первого переключателя) соединяется через коммутатор со светильником.
3. Другая (от второго включателя) проходит через распредкоробку к фазе электрощитка.

С добавлением в цепь дополнительной независимосветящей люстры, соответственно, потребуется монтировать многоклавишныйвыключатель.

Предлагаем иллюстрацию схемы проходного выключателя с подсветкой:

Отключениеподсветки выключателя

Установленный ранее выключатель с подсветкой можетпривести к некоторым проблемам – самопроизвольному мерцанию ламп или простомешать спать ночью. Поэтому ее приходится отключать. Сделать это можно внесколько шагов:

1. Для начала в целях безопасности электромонтажника нужно обесточить всю электросеть помещения, выключив общий рубильник.
2. Далее нужно снять клавиши.
3. После чего демонтировать внешнюю панель.
4. Добравшись до начинки устройства, нужно убедиться, что все контакты не находятся под током (можно проверить индикаторной отверткой или щупом на 220В).
5. Затем нужно выкрутить крепежные болты, на которых держатся провода.
6. В электросхеме выключателя нужно найти светодиод или неоновую лампу с резистором и проводами и отсоединить их (если контакты неразъемные – воспользоваться кусачками).
7. Собрать все элементы (за исключением демонтированной подсветки) в обратной последовательности.
8. Включить питание сети и проверить исправность переключателя.

Рекомендация! Если система подсветки удаляется с целью предотвращения самопроизвольного моргания светодиодных ламп, решить проблему можно путем замены штатных лед-элемента и резистора на специально подобранные. Однако для этого потребуются знание основ радиотехники и умение обращаться с паяльником.

Каксамому установить подсветку в выключатель

Установить подсветку вштатный выключатель вполне доступно своими силами. Однако для этого потребуетсяприобрести светодиод, резистор (ограничитель тока) и диод (защита лед-элементаот обратного тока), который можно достать из энергосберегающей лампы – там онприменяется в качестве диодного мостика. В качестве примера можно привестиследующий набор компонентов:

1. Красный лэд-элемент АL307 (2 Вт).
2. Резистор в 100 к Ом (мощность не менее 1 ватта).
3. Диодный мост КД521.

Читайте также  Что лучше ксенон или светодиодные лампы для авто

Пошаговая инструкциямонтажа подсветки:

1. Демонтировать выключатель,предварительно обесточив электросеть.
2. Далее нужно собрать компоненты подсветкив одну цепь с помощью паяльника.
3. Для этого катод диода (отмеченныйчерным) соединяют с анодом (длинным проводником) лед-элемента.
4. Резистор припаивается к катодусветодиода и проводнику-удлинителю, идущему на клемму выключателя.
5. Второй провод припаивается к катодулед-элемента.
6. Далее вся собранная схема подключаетсяпараллельно к контактам выключателя.
7. Дополнительно установленные элементыдолжны быть надежно закреплены внутри корпуса выключателя и не мешать установкенакладки и клавиш.
8. Собрать все компоненты в обратнойпоследовательности.
9. Включить ток и проверить работусобранной цепи.

Недостатки такой самодельной сборки:

1. Устанавливая в штатный выключатель самодельную схему подсветки нужно учесть, что в его корпусе нет специального окошка, поэтому его придется просверливать самостоятельно. Если же материал тонкий и прозрачный, то свет будет проходить сквозь него.
2. Сборка на вышеприведенных элементах будет работать только для лампы накаливания. Люминесцентный светоисточник будет самопроизвольно мерцать, а при сочетании со светодиодом она вообще не будет функционировать из-за его большого сопротивления.
3. Система с резистором будет потрeбллять много электроэнергии. Как экономный вариант, в схему можно установить конденсатор (емкостью 1 мк Ф), идущий перед резистором. Однако трудности могут заключаться в его установке из-за больших размеров. Оптимальная модель для работы с энергосберегающими светильниками – последовательное подсоединение неоновой лампочки (например, HG1) с резистором 0,5-1 м Ом, мощностью от 0,25 ватт.

Совет! Если система подсветки начала моргать, скорее всего, диод пришел в негодность. Его нужно заменить, аккуратно отсоединив от цепи, а затем поставив новый с помощью пайки, не нарушая последовательности схемы.

Основныевыводы

Выключатель с подсветкой помимо основных элементов,хаpaктерных для штатных аналогов, содержит индикатор (светодиод или неоновуюлампочку) и устройства, ограничивающие ток – резистор, диод, конденсатор. Когдаон находится в положении «вкл» люстра светит и падение напряжение вдополнительной цепи недостаточно, чтобы зажечь ее освещение. При переходе всостояние «откл» слабый, но достаточный для нее ток проходит через холоднуюнить накала и лед-элемент активируется.

В зависимости от вида подсветки выключатели делятсяна:

1. Резисторные. Применим для обычных ламп накала.
2. Конденсаторные. Отличается лучшей функциональностью и меньшим энергопотрeблением.
3. Неоновые. Подходит для всех типов светильников – в том числе и светодиодных, и люминесцентных.

Монтаж выключателя с подсветкой возможен по тремосновным схемам:

1. Одинарный.
2. Многоклавишный.
3. Проходной.

Чтобы самостоятельно отключить подсветку,необходимо, обесточив питание всей сети, разобрать выключатель и найтипараллельно подключенную его клеммам цепь со светодиодом. Отсоединить ее можно,открутив монтажные болты или воспользовавшись кусачками. Для установкиподсветки в штатный выключатель потребуется спаять правильно подобраннуюлед-элемент, диодный мостик и резистор (+конденсатор) либо неоновую лампочку срезистором и установить их параллельно входному и выходному контакту.
