Как подключить светодиодную ленту: правила, схемы и пошаговая процеДypa подключения и монтажа одной или нескольких лент к блоку питания на 12 в, что для этого нужно и как правильно собрать

Светодиодные ленты пользуются большой популярностью у обычных людей и профессиональных дизайнеров. Их используют для организации подсветки в жилых помещениях и крупных коммерческих проектах. Они эстетично выглядят, энергоэффективные, а также безопасные (в отличие от ртутных ламп). Именно поэтому начинающие мастера интересуются, как подключить светодиодную ленту.

Для этого необходимо подготовить специальное оборудование, а также обладать элементарными знаниями в работе с электрическими приборами. При подключении ЛЕД-панели нужно соблюдать технику безопасности и четкоследовать инструкции от специалистов и производителей.

Содержание

• 1 Светодиодные ленты и их типы
  • 1.1 Общие хаpaктеристики лент
  • 1.2 Блок питания
  • 1.3 Диммер
  • 1.4 Яркость освещения
  • 1.5 Уровень защиты ленты от влаги и пыли
  • 1.6 Использование светодиодных лент
  • 1.7 Производители led-лент
• 2 Что нужно для подключения
• 3 Как подключить ленту
  • 3.1 Простейший монтаж светодиодной ленты напрямую к блоку питания
  • 3.2 Схема подключения двух лент к одному блоку питания
  • 3.3 2 ленты – 2 блока
  • 3.4 Подключение светодиодной ленточной подсветки через диммер пошагово
• 4 Распространенные ошибки
• 5 Основные выводы

Светодиодные ленты и их типы

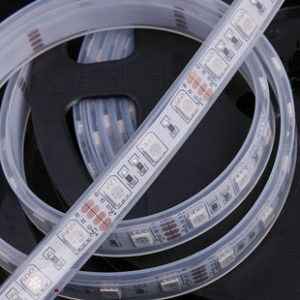

Светодиодная лента – это гибкая плата, по длине которой размещены кристаллы на токопроводящих дорожках. Чаще всего их применяют для декоративной подсветки, тогда их устанавливают на многоуровневые потолки, стены, ниши и т. д. Более яркий led-панели применяются для основного освещения, например, на кухне или в ванной.

Тип диодных лент отличается в зависимости от размера осветительного элемента, что обозначается четырехзначным числом. Для подсветки применяются панели типа SMD 3028, для полноценного освещения рекомендуется выбирать более мощные светодиоды: 5753, 2835, 3528, 5050.

Аббревиатура SMD переводиться, как прибор, монтируемый на поверхность. То есть, кристаллы плотно припаяны к основанию. А цифры в маркировке указывают на размеры диодных элементов, например, устройство 2835 имеет длину 2.8 мм, а ширину – 3.5 мм.

Наиболее мощный световой поток излучают диодные панели Cree серии XP-L.

Общие хаpaктеристики лент

При выборе диодных приборов для подключения в определенных условиях, учитывайте ее цветовую температуру, тип, угол свечения, плотность кристаллов, напряжение, мощность и уровень влагозащищенности.

Диодные ленты бывают одноцветными и многоцветными (RGB). Последний вид источников света делят на 2 подвида: аналоговые и цифровые. Первые могут излучать белый, красный, синий, желтый или зеленый свет. RGB-панели оснащены разноцветными кристаллами. Диоды белого цвета различают в зависимости от температуры света: теплый, нейтральный или холодный.

Существует разделение led-приборов по углу рассеивания света: фронтальный и торцевые. У первых этот параметр может достигать 120°, у вторых – 90°. Фронтальные могут осветить большую площадь, а торцевые излучают направленный свет.

Гибкие светодиодные полосы подключают к сети через блок питания (драйвер). Раньше использовали устройства, рассчитанные на 12 В, однако при появлении более мощных кристаллов печатные проводники начали перегреваться и быстро выходить из строя. Тогда рабочее напряжение ЛЕД-панелей повысили до 24, 36 В. На рынке есть устройства с рабочим напряжением 220 В, которые подключают через выпрямитель. В комплекте с ними идут специальный кабель, в который вмонтирован диодный мост и стабилизатор напряжения.

Блок питания

Без блока питания ЛЕД-панель не работает. Поэтому в схему включают трaнcформатор, который стабилизирует переменный ток 220 B. Без этого важного прибора при прямом подключении кристаллы просто сгорят.

Драйвер выбирают с учетом мощности диодной ленты. При этом бок питания должен иметь запас мощности примерно 25%. Если взять устройство, рассчитанное на меньшее рабочее напряжение, то он быстро сгорит.

В продаже есть негерметичные драйвера с дырчатым корпусом из металла или пластика, и полугерметичные устройства с защитой от влаги (IP54). Первые устанавливают в помещениях с низким уровнем влажности, а вторые используют для ванной, кухни, улиц.

Диммер

Диммеры бывают аналоговые, цифровые и аналогово-цифровые. Первые позволяют включать/выключать лампы, плавно регулировать уровень освещенности, увеличивают срок службы осветительных устройств, дают возможность создавать световые эффекты. Кроме того, в продаже есть приборы с ДУ пультом и сенсорные модели, которыми можно управлять касанием пальца.

Аналогово-цифровые диммеры кроме вышеописанных функций позволяют уменьшить потрeбление электроэнергии примерно на 35%. Однако стоят они дороже, аналоговых или цифровых приборов.

Яркость освещения

Мощность светового излучения зависит от плотности кристаллов на печатных проводниках. Для выявления этого параметра учитывают количество элементов на 1 м ленты. На светодиодных лентах может быть размещено 30, 60, 90, 120, 240 диодов/м. Чтобы увеличить яркость света, чипы на платах устанавливают в 2, 3, 4 ряда. При этом каждый ряд может иметь разный цвет свечения

Это интересно! Если вам нужно разделить ленту на куски, то разрежьте ее по специально обозначенной линии. Печатные проводники, рассчитанные на 220 B отрезают через каждые 60 элементов. Если на куске будет меньше кристаллов, то они сгорят от высокого напряжения.

Яркость освещения зависит от мощности светодиодных полос, которые отличаются размерами элементов и их количества на 1м:

Читайте также  Как сделать светильник из светодиодной ленты на 12 и 220 Вольт своими руками

Однако этот параметр соответствует реальности, только при применении лент проверенных производителей. При использовании дешевых аналогов будьте готовы к тому, что яркость света будет намного ниже, чем указано в хаpaктеристиках.

Уровень защиты ленты от влаги и пыли

Перед подключением светодиодной ленты, нужно учитывать еще один важный параметр – IP (степень защиты от влаги и пыли):

1. IP20 – не переносит влагу и пыль. Применяется для подсветки в жилых помещениях с низким уровнем влажности (спальня, гостиная).
2. IP65 – подходит для установки в ванной или на кухне. Иногда их применяют для уличного освещения.
3. IP68 – сохраняет работоспособность даже при погружении в воду.

Чем выше индекс IP, тем дороже светодиодная панель.

Использование светодиодных лент

Светодиодные ленты нашли широкое применение для освещения жилых, коммерческих помещений, улиц:

1. Подсветка фасада домов, общественных зданий по контуру.
2. Подсвечивание отдельных участков улиц (пешеходные дорожки тротуары и т. д.), отдельных частей мостов.
3. Ландшафтное освещение.
4. Подсвечивание воды в фонтанах, бассейнах, водопадах.
5. Создание наружной рекламы.
6. Диодной лентой выделяют многоярусные потолки, ниши, стены, плинтуса, перила и т. д.
7. Подсветка шкафов-купе, шкафчиков на кухне и другой мебели.
8. Освещение торговых площадей, выставочных залов, галерей, гостиниц, аэропортов и т. д.
9. Подсветка салона или днища автомобилей.

Благодаря контурной и скрытой подсветке интерьер можно сделать более привлекательным, акцентировать внимание на отдельных его зонах.

Производители led-лент

Перед подключением светодиодной ленты определитесь с маркой устройства. Они невероятно популярны, поэтому их производством занимаются многие компании. Но к наиболее известным и проверенным можно отнести следующие изделия:

1. Gauss – это лидер светотехнической продукции. Производитель выпускает одноцветные и многоцветные панели, которые рассчитаны на 12 B. Стоимость 5 м ленты – от 1700 рублей.
2. Osram – это одни из самых качественных, долговечных и безопасных приборов. Однако их стоимость очень высокая, например, бухта длиной 6 м стоит до 20000 рублей.
3. Electrostandart – это достаточно качественные китайские ЛЕД-панели. Цена за 5-метровую бухту – от 1600 рублей.
4. Navigator (Китай) производит качественные, но бюджетные светодиодные источники света. Цена за 5 м – до 1200 рублей.
5. Feron – это очень популярный китайский производитель светодиодных лент. Бухта стоит примерно 700 рублей.

Большое количество положительных отзывов заслужили ЛЕД-панели европейских производителей: Sveteco, Philips, Cree, Joliet Technologi, Geniled. Качественные led-ленты выпускают русские производители: LED Craft и LUX ArLight.

Что нужно для подключения

Далеко не все начинающие мастера знают, как подключить светодиодную ленту. Для этого нужно подготовить:

1. Моток гибкой ленты длиной 5 м. Подходящий кусок вы отрежете сами.
2. Силовой провод ВВГнг с тремя жилами (сечение 1.5 мм²).
3. Блок питания с подходящей мощностью.
4. Установочный провод ПуГВ с ПВХ изоляцией.
5. Профиль с защитным герметичным экраном, который рассеивает свет.

Кроме того, рекомендуется приобрести диммер с пультом ДУ.

Как подключить ленту

Перед тем, как произвести монтаж ЛЕД-панели своими руками, нужно изучить правила проведения работ:

1. Последовательное подсоединение светодиодной ленты длиной от 5 м не рекомендовано. Это обусловлено тем, что при таком способе соединения яркость устройства буде снижена, нагрузка на него повысится, поэтому оно быстрее придет в негодность.
2. Покупайте светодиодную ленту только по гарантии. Перед делением бухты на отрезки нужно аккуратно размотать ее и подсоединить к драйверу. Оставьте ленту включенной на 10 – 24 часа, чтобы убедиться в работоспособности оборудования.
3. Не сгибайте, не мните led-полосы, так как существует риск повреждения контактов.
4. Во время соединения кусков ленты следите, чтобы вы не повредили дорожки, которые проводят ток. В противном случае прибор будет гореть частями.
5. Прикрепить отрезки печатных проводников можно с помощью коннекторов. Однако специалисты советуют делать это методом пайки, особенно это актуально, если токовая нагрузка на кусок светодиодной ленты превышает 4 А.
6. К диодному устройству рекомендуется подключать драйвер, который соответствует его нагрузке и имеет запас мощности 25%.
7. Соблюдайте полярность при подключении.
8. Если вы собираетесь установить в квартире RGB-ленту, то выбирайте для нее контроллер или диммер соответствующей мощности.
9. Устанавливать диодные полосы на основание из металла нужно правильно, для этого проложите между устройством и поверхностью изоляционный материал.
10. Для комнаты с высоким уровнем влажности выбирайте изделия с высоким индексом IP.

Светодиодную ленту к сети можно подключить несколькими способами: одна лента к блоку питания, несколько устройств к одному драйверу, 2 led-полосы к двум блокам или через диммер. Далее будет описан каждый способ пошагово.

Простейший монтаж светодиодной ленты напрямую к блоку питания

После того, как вы приобрели подходящее ЛЕД-устройство и трaнcформатор, можно переходить к электромонтажным работам.

Подключение светодиодной ленты к блоку питания происходит по такому плану:

Очистите от загрязнений поверхность для диодных полос, протрите ее чистой салфеткой, смоченной в спирте. Если основание металлическое, то изолируйте led прибор от него.

Читайте также  Выбор и схема подключения фотореле для уличного освещения

Светодиодную ленту мощностью более 10 Вт/м рекомендуется устанавливать на металлическую подложку (профиль из алюминия).

• если вам нужен меньший кусок ленты, чем 5 м, то отрежьте ее на специально промаркированном участке;
• потом припаяйте провода на концы светодиодных полос. Отмеряйте многожильный кабель нужной длины, чтобы он доставал до драйвера. Рекомендуется выбирать провод с разноцветными жилами (красная – фаза, черный – ноль) ;

Важно! Припаивайте провода к токопроводящим дорожкам маломощным паяльником при температуре 260°, не дольше 10 секунд. В противном случае вы повредите ленту.

• соединение проводов происходит по такому плану: фаза ленты подсоединяется к однотипному выводу драйвера, а нуль – к нулю с помощью коннекторов. На свободные концы жил рекомендуется надеть наконечники НШВИ, чтобы контакты были более надежными. Обжать провод в наконечнике можно пресс-клещами;
• подключение драйвера к сети не вызовет трудностей: подключите фазную жилу к L+, N- на блоке;
• затем нужно включить устройство, чтобы проверить его работоспособность.

На этом установка ЛЕД-панели к драйверу пpaктически закончена, осталось только прикрепить ее на основание. Для этого нужно снять защитный слой на обратной стороне и приклеить ее к поверхности.

Схема подключения двух лент к одному блоку питания

Допустимо подключать несколько светодиодных лент к одному блоку питания. Например, если вам нужно 9 м гибкой ленты, то купите 2 бухты, 1 кусок длиною 5 м оставьте неизменным, а от второго мотка отрежьте 4 м.

Далеко не все начинающие электрики знают, как соединить 2 отрезка между собой. Для этого нужно взять 2 проводка, и припаять их к токопроводящим дорожкам ЛЕД-панели. Однако следует провести параллельное подключение (как на фото ниже), а не последовательное.

Теперь остается подключить фазную жилу к однотипному выводу драйвера, а нулевую – к нулю. А потом подсоедините систему к сети.

Если вам нужно подключить 3 – 4 отрезка к одному трaнcформатору, то не стоит протягивать провода от каждого участка. Создайте одну магистраль, к которой буду подсоединены все отрезки параллельным способом. Схема подключения такой магистрали представлена выше.

2 ленты – 2 блока

Если вы применяете для подсветки несколько мощных ЛЕД-панелей, то для них понадобиться большой драйвер. Но иногда случается так, что нет места, куда его можно спрятать. Тогда можно запитать ленты от двух трaнcформаторов с более низкой мощностью и меньшими размерами.

Схема подключения лент с двумя приборами представлена выше. Для соединения отрезков используется провод, который подключается к сети и первому блоку питания, а потом протягивается к другому драйверу.

Подключение светодиодной ленточной подсветки через диммер пошагово

Светодиодную ленту можно подключать через выключатель или диммер. Последний вариант предпочтительнее, так как светорегулятор обеспечивает более плавное включение устройства и продлевает его срок службы.

1. Отрежьте подходящий кусок ЛЕД-ленты.
2. Припаяйте жилы к концу отрезка ленты, соблюдая полярность. Заизолируйте место пайки термоусаживаемой трубкой.
3. Подключите трaнcформатор с учетом цветовой маркировки.
4. В выводы L, N, PЕ на драйвере подсоедините провод питающей сети.
5. Жилы, идущие от драйвера, подключаются к диммеру. А с другой стороны от светорегулятора идет кабель к лентам (как на фото выше).

После этого производиться проверка системы и крепление ленты.

Распространенные ошибки

Довольно часто начинающие мастера соединяют 2 ЛЕД-панели и более последовательно (напрямую 2 конца). Однако это неправильно! Проводники между отрезками имеют тонкое сечение, так как рассчитаны на 1 кусок ленты. При последовательном соединении происходит значительное повышение сопротивления, из-за этого осветительный прибор излучает более тусклый свет. Кроме того, через первый отрез будет проходить более высокий ток, что приведет к перегреву ленты и сокращению срока ее работы.

Чтобы продлить срок эксплуатации прибора, нужно подключать их по правильно схеме.

Основные выводы

Чтобы правильно установить и подключить своими руками светодиодную ленту, соблюдайте такие правила:

1. Не подключайте последовательно отрезки длиннее 5 м, особенно, если они мощные.
2. После покупки проверьте светодиодную ленту на работоспособность. После того, как она проработает сутки без перебоев, разрезайте ее на куски.
3. Не подвергайте ЛЕД-панель механическому воздействию.
4. Разрезайте печатные проводники на специально промаркированных местах, чтобы не повредить токопроводящие дорожки.
5. Подключайте светодиодную ленту методом пайки, это надежнее.
6. Выбирайте блок питания для ленты так, чтобы его мощность была выше на 25%.
7. Диммер должен иметь такую же мощность, как светодиодная полоса, запас не нужен.
8. Прокладывайте на металлическом основании изоляцию под ленту, чтобы избежать поражения током.
9. Для комнат с высоким уровнем влажности выбирайте ленты с IP от 65.
10. Независимо от способа подключения следуйте схеме, чтобы диодная панель работала нормально.

Если у вас возникли проблемы с подключением светодиодной ленты, то обратитесь к специалисту.
