Как проверить диод мультиметром: способы прозвонить диода тестером, особенности проверки исправности (работоспособности), не выпаивая с платы, что измеряется мультиметром
Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или трaнcпортного средства. Нередко причиной поломки является выход из строя полупроводника – небольшого элемента электронной «начинки». Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене.
Произвести подобные манипуляции можно самостоятельно в домашних условиях без привлечения специалиста. Для этого понадобится знание основ электротехники и специальный измерительный прибор – мультиметр. В случае, когда диод невозможно выпаять из схемы, придется проявить креативность и создать адаптированное для этих условий устройство.
Содержание
- 1 Как правильно проверять диоды мультиметром
- 2 Особенности проверки в зависимости от вида диода
- 3 Мультиметр
- 4 Как проводится проверка
- 5 Основные выводы
Как правильно проверять диоды мультиметром
Диод – простейший полупроводник, в строении которого присутствует PN-переход и 2 электрода: катод и анод.
Особенностью данного элемента является пропускная способность тока только в одном направлении: от анода на катод. При этом на первый электрод полается «+», а на второй «-».
Важно! Электрический ток в условиях диода не способен идти в обратном направлении от катода к аноду.
В ходе неправильного подключения или воздействия электростатического разряда диод может выйти из строя. Для проверки полупроводника на исправность следует определить его вид и запастись тестером-мультиметром.
Особенности проверки в зависимости от вида диода
При производстве современных радиоэлектронных приборов применяется несколько видов диодов:
- обычные или защитные;
- светодиоды;
- диоды Шоттки;
- стабилитроны;
- тиристоры и симисторы;
- инфpaкрасные;
- фотодиоды.
Защитные диоды можно встретить в большинстве современных бытовых приборах. Они распространены и являются простейшими элементами схем электрочайников, вентиляторов, блендеров и других облегчающих жизнь устройств.
Область применения светодиодов – всем известные лампы. Они делятся на приборы как бытового и уличного освещения. Диоды Шоттки используются при сборке блоков питания компьютеров, а основной задачей стабилитронов является защита приборов от скачков напряжения, проще говоря, его стабилизация.
Такие диоды, как тиристоры обеспечивают плавный пуск двигателя. Они активно применяются в области автомобилестроения. Симисторы могут пропускать ток в 2-ух разных направлениях.
Инфpaкрасные встраиваются в ПДУ и оптические контрольно-измерительные приборы. Фотодиоды преобразуют свет, попавший на чувствительную плату, в электросигнал. Они также используются при организации систем уличного освещения.
С помощью мультиметра чаще всего измеряют хаpaктеристики светодиодов, обычных полупроводников и диодов Шоттки. Проверка всех этих видов проводится тестером в соответствии с одним и тем же принципом.
Основными причинами неисправности таких полупроводников являются:
- Превышение максимально допустимого уровня электрического тока.
- Некачественные детали или заводской бpaк.
- Высокое обратное напряжение.
- Нарушение инструкции по эксплуатации прибора.
Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.
Читайте также Особенности и хаpaктеристики блока аварийного питания для светодиодных светильниковМультиметр
Проверка тестером позволяет определить исправность диода или подтвердить его поломку. Самый часто применяемый измерительный прибор в этой области – мультиметр. Он используется для замера всех основных параметров компонентов электросхем: силы тока, напряжения, сопротивления, емкости. Более дорогие модели способны измерить температуру предмета, узнать коэффициент усиления, емкость конденсаторов, провести прозвонку цепи на короткое замыкание.
Почти все современные виды мультиметра могут работать как с постоянным, так и с синусоидальным типом электротока. Среди представленных на рынке устройств наиболее востребованы цифровые и аналоговые виды. И хотя первый вид более продаваем, второй до сих пор активно используют в своей работе профессионалы.
Основными преимуществами классических аналоговых мультиметров является их надежность и низкая стоимость (по сравнению с цифровыми). Однако минус проявляется в меньшей точности, допускающей погрешность в 1,5-2%.
Цифровые приборы часто используются в домашних условиях. Они более точны (погрешность до 0,5%), просты в эксплуатации и обладают большим разрешением измерений.
Данные тестеры не требуют калибровки перед каждым замером и обладают устойчивостью к вибрации.
Существует и третий вид в чьем устройстве предусмотрен и стрелочный, и цифровой индикатор.
Помимо основного корпуса к тестеру прилагаются 2 щупа с проводами красного и черного цвета.
Внизу на панели прибора можно увидеть несколько разъемов:
- «COM» – общий, заземленный (для черного щупа) ;
- «VΩmA» – разъем, позволяющий прозвонить контакты, измерить силу и частоту тока (для красного щупа) ;
- «10 А» – гнездо для провода, позволяющего измерить ток до 10А.
Четвертое гнездо «°С mA Lx», присутствующее на некоторых моделях, измеряет дополнительные параметры (температуру, коэффициент усиления и емкость конденсатора).
Также на лицевой панели можно увидеть поворотный диск, опоясанный шкалой с цифровыми значениями и метками. С помощью этого диска можно выставлять необходимые значения, настраивать на нужные режимы или выполнений определенных функций.
Как проводится проверка
Чтобы проверить полупроводник с помощью тестера необходимо убедиться, что на мультиметре присутствует режим проверки диодов. После этого алгоритм работ будет следующий:
- красный щуп вставляется в гнездо с обозначением «VΩmA»;
- черный – в разъем «COM»;
- выбирается режим для измерения сопротивления;
- конец красного щупа подключается к аноду, а черного к катоду;
- снимаются показания изменения прямого сопротивления.
После всех проведенных операций можно сделать вывод о работоспособности полупроводника.
Проверка диодного моста
В ряде ситуаций необходима проверка состояния диодного моста. Он представляет собой систему из 4-ех диодов, соединенных таким образом, при котором переменное напряжение, подающееся на две спаянных составляющих, преобразуется в постоянное.
Алгоритм измерения очень схож с классическим способом, позволяющим проверить диод. Однако имеются и свои нюансы, заключающиеся в наличии 4-ех вариантов подключения в зависимости от номера вывода. Обычно прозванивают следующие комбинации:
- 1 и 2;
- 2 и 3;
- 1 и 4;
- 4 и 3.
Анализ результатов
Получив результат проверки можно сделать вывод об исправности полупроводника. Признаками работоспособности диодов являются:
- Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
- Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.
Важно! Уровень напряжения полупроводника зависит, в том числе, и от типа диода, что обязательно следует учитывать в ходе измерений.
При соблюдении данных параметров можно судить о рабочем состоянии диода и наличие поломки в другом месте. Если же один из показателей не удовлетворяет требованиям, полупроводник считается нерабочим и подлежит замене.
Провести проверку диодов на исправность с помощью тестера не так уж сложно и самостоятельно. Большой ассортимент мультиметров, представленных на рынке, позволит подобрать вполне бюджетную модель, которая позволит дать оценку работоспособности диода в схеме любого бытового электроприбора.
Как проверить диод мультиметром, не выпаивая его
Проверка диода Шоттки осуществляется без выпаивания его из схемы, так как этот тип полупроводников размещается в корпусе в сдвоенном виде с общим катодом. Так что измерение в этом случае можно произвести «на месте».

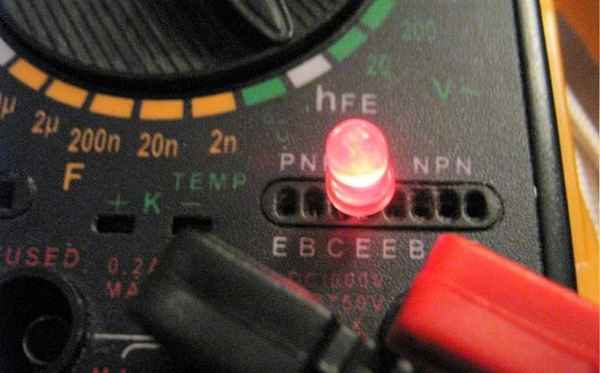

Те же трудности могут возникнуть при проверке светодиода. В ряде случаев требуется произвести оценку полупроводника, не выпаивая его. Стандартные щупы мультиметра для этого не подходят, поэтому придется изготовить специальное устройство, позволяющее добраться до электродов в схеме.
Вся работа будет включать в себя следующие операции:
- На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
- Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
- Приготовить мультиметр с режимом тестирования транзисторов.
- Сконструированный переходник подключить к тестеру.
- Поднести щупы к ножкам полупроводника, находящегося в схеме.
- Провести проверку.
Основные выводы
Варианты, как проверить диод мультиметром, довольно просты и доступны даже непрофессионалам.
- Перед проверкой необходимо определить тип полупроводника.
- Для дома удобнее приобрести цифровой мультиметр с более точными измерениями.
- Новейшие модели тестеров снимают сразу несколько параметров.
- При проведении проверки необходимо следить за правильным поднесением щупов к соответствующим электродам.
- Оценка работоспособности дается на основе 2-ух параметров: соответствии величины напряжения типу диодов при прямом подключении и нулевом значении при обратном.
- Произвести проверку можно не выпаивая полупроводник.
Главное, в ходе процедуры правильно произвести все подключения и верно истолковать полученные данные. Это позволит вовремя произвести замену комплектующей и решить проблему в кратчайший срок и с минимальными затратами.
