Процесс управления интенсивностью освещения называется диммированием.

Начав применяться в театрах, на сегодняшний день диммирование широко используется для регулирования уровня освещенности в частных домах и квартирах.

Диммеры помогают экономить электроэнергию и увеличивают срок эксплуатации светодиодных лампочек, применяются для зонирования комнат и в дизайне помещений.

Содержание

1 Что такое диммируемая led-лампа

2 Как работает диммер

3 Преимущества использования диммированных ламп

4 Что учитывать при выборе диммируемой светодиодной лампы

4.1 Форма лампочки и ее влияние на освещение

4.2 Мерцание света и методы его выявления

4.3 Пределы уровня диммирования

4.4 Что означает мощность устройства

4.5 Рабочее входное напряжение

5 Световой поток и эффективность

5.1 Что такое цветовая температура

5.2 Индекс цветопередачи и его значение

6 Цоколь и корпус устройства

7 Срок службы устройства

8 Все за и против покупки

9 Заключение

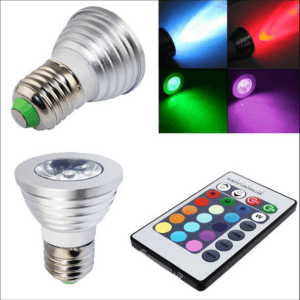

Что такое диммируемая led-лампа

В диммируемой светодиодной лампе расположено устройство, позволяющее регулировать яркость ее света.  Оно представляет собой блок с функцией широтно-импульсной модуляции (ШИМ), который управляет стабилизатором, и оснащено специфической схемой, позволяющей распознавать регулировку яркости.

Интенсивность излучения регулируется поступлением напряжения на светодиод. Увеличив время подачи напряжения, повысим яркость. И наоборот. Сократив это время, уменьшим и яркость.

Как работает диммер

Диммер представляет собой устройство, которое предназначено для изменения электрической мощности. Он используется для регулирования яркости света ламп накаливания и светодиодных.

В зависимости от типа обслуживаемых ламп, диммеры могут работать на переменном резисторе или на полупроводниковом устройстве – симисторе.

Как работают диммерные устройства, их применение, преимущества и недостатки объединены в таблицу.

Тип диммераНа переменном резистореНа симистореПринцип работыРабота основана на законе Ома: сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи. Т.е. при увеличении сопротивления резистора снижается сила тока и, следовательно, интенсивность свечения. Применяются с лампами накаливанияРабота основана на применении ШИМ с генераторами на симисторе. С ШИМ-генератора на светодиод подается электрический сигнал в пределах 200 Гц. Для повышения яркости увеличивается время подачи напряжения, а для уменьшения – снижаетсяПлюсыПростота конструкцииРациональный расход электроэнергии.

Возможность дистанционного управления.МинусыПотрeбляемая мощность не зависит от интенсивности свечения и всегда неизменна.

Излишки затраченной энергии выделяются в виде тепла.Сложность конструкции

Преимущества использования диммированных ламп

Использование диммированных ламп обладает рядом преимуществ:

плавное регулирование яркости освещения, которое удобно тем, что позволяет осветить комнату или отдельный ее участок в зависимости от выполняемых работ: просмотр телевизора, чтение и т.п.;

использование диммера с LED-лампой способствует еще большей экономии на электроэнергии;

в спальне применение диммирования позволяет избежать резкого включения света, которое отрицательно влияет на глаза;

зонирование помещения. Вместо подбора разных по мощности ламп, можно некоторые из них подключить к диммеру и таким образом менять яркость освещения;

снижение мерцания светодиодных ламп с помощью диммера на симисторе.

Важно! Можно скомбинировать диммер и датчик движения. Это послужит в качестве охраны квартиры и автоматически включит, и выключит свет, когда хозяев нет дома, создавая эффект присутствия.

Что учитывать при выборе диммируемой светодиодной лампы

При планировании регулируемого диммером освещения, следует приобретать совместимые с ним лампочки. На упаковке должно быть написано dimmable lamp. Обычная LED-лампа не будет менять яркость свечения, т.к. установленный внутри нее драйвер регулирует входящее напряжение до нормального.

Форма лампочки и ее влияние на освещение

На освещение, кроме мощности лампочки, влияет также форма ее колбы.

Если колба изготовлена из матового стекла, ее способность пропускать свет будет меньше.

Размер колбы грушевидной лампочки совпадает с размером ее цоколя, и светить она будет только в одном направлении.

Форма вытянутого шара или свечи имеет угол освещения от 240 до 360 градусов и является декоративной. Подходит для установки в открытых бра и светильниках.

Форма параболического рефлектора хорошо подходит для уличных прожекторов, а также для использования в салонах и магазинах. Освещает конкретный участок, на который направлена.

Трубчатые широко используются в офисах, школах и других помещениях в качестве потолочного освещения. Такие лампочки устанавливаются также на стене кухни в рабочей ее зоне.

Таблетка подходит для установки в светильниках на натяжном потолке.

Мерцание света и методы его выявления

Все энергосберегающие источники света работают на переменном токе (кроме галогенных, принцип работы которых схож с лампами накаливания) и, значит, мерцают. Человеческим глазом этого не видно, однако может принести вред здоровью.

По нормам величина мерцания не должна превышать 10 %. Качественная светодиодная лампа, выполненная в соответствии с технологией ее производства, имеет показатель в 1 %.

Светодиодные лампочки, в силу особенностей своей конструкции, мерцают, потому что преобразовывают электрический ток в световой луч напрямую.  Но такое мерцание невидимо глазу и в случае соблюдения технологии изготовления не влияет на здоровье человека. При этом мерцание диодных лампочек плохого качества может доходить до 100 %, то есть она полностью гаснет, а потом загорается снова 100 раз в секунду.

Мерцание связано также и с диммированием. Устройства на переменном резисторе модулируют напряжение путем изменения цикла вкл./выкл., ослабляя световой поток. Диммеры на симисторе изменяют яркость свечения, выполняя цикл вкл./выкл. на частоте 200 Гц и выше, что позволяет снижать показатели мерцания.

Таким образом, снизить данный эффект можно с помощью диммеров, которые питают светодиоды током повышенной частоты (несколько тысяч герц).

Наличие мерцания можно проверить визуально.

Активировав камеру на мобильном телефоне, поднесите ее близко к источнику света и посмотрите в объектив. Будут видны полосы, и чем пульсация сильнее, тем полосы ярче.

Возьмите ручку или карандаш за один конец и раскачивайте его, как маятник. Если отчетливых контуров предмета не видно, то мерцание слабое и для человеческих глаз незаметно. Если создается впечатление, что карандашей несколько, то пульсация высокая.

Пределы уровня диммирования

Минимальная и максимальная граница диммирования зависит от типа устройства. Так, минимальный уровень яркости освещения может начинаться от 5, 10 или 25 %. Для светодиодных ламп рекомендуется выбирать диммер с максимально низкой минимальной границей, так как диоды сами по себе светят очень ярко и там, где лампа накаливания при 10 % будет еле светить красноватым светом, светодиодная будет по-прежнему давать много света.

Необходимо обращать внимание и на уровень максимума. Лампа не будет гореть на полную мощь, если уровень диммирования недостаточно высок.

Что означает мощность устройства

Диммер следует выбирать исходя из типа лампочек и их суммарной мощности. Рабочая мощность диммера должна быть на 50 % больше, чем у потрeбляемых элементов. На упаковке светодиодной лампочки может быть указан рекомендуемый тип диммера и его хаpaктеристики. Так, если диоды имеют напряжение в 12 В, необходима установка понижающего преобразователя и дополнительной управляющей панели.

Приведем пример. На упаковке светорегулятора указана мощность 1 КВт. При расчете мощности для светодиодов показатель необходимо разделить на 10 = 100 Вт. Мощность одного светодиода 5. Получаем 100/5=20 лампочек.

В любом случае, рекомендуется проверить совместную работу светодиодов и диммера в пункте продажи.

Рабочее входное напряжение

Известно, что нормальное напряжение в сети составляет 220 В. Однако невозможно постоянное соблюдение данного параметра, и напряжение «скачет», что выводит из строя электронику, в т. ч. диммированные лампы. Поэтому рекомендуется приобретать модели с максимально широким входным напряжением (от 170 до 250 В).

Современные диммеры для светодиодных ламп подключаются напрямую и работают от напряжения 220 В. Однако светодиодные ленты работают от входного напряжение 12, 24 В, что требует дополнительной установки преобразователя напряжения и приобретения диммера с ШИМ-регулятором. Светодиодные ленты подключаются к выходу диммера по параллельной схеме: блок питания для ленты – диммер – лента.

Световой поток и эффективность

Диммер для светодиодных ламп, благодаря электронной схеме, регулирует световой поток.

Эффективность той или иной лампочки определяется показателем светового потока в люменах, который указывается производителем на упаковке. Со временем, однако, лампы LED теряют яркость и к окончанию срока эксплуатации показатель их светового потока снижается на 50 %.

Мощность светодиодной лампы, ВаттСветовой поток, Люмен2-32004-54006-1070010-1290012-15120018-20180025-302500

Светодиодные лампы потрeбляют в 4–8 раз меньше энергии, чем лампы накаливания, при одинаковом световом потоке. Использование диммера позволяет увеличить данный показатель в 10 раз.

Что такое цветовая температура

Цветовая температура – это показатель спектра в Кельвинах. Показатель можно найти на упаковке лампочки. Подбирать цветовую температуру следует исходя из ситуации, для которой она предназначена. Так, для работы лучше подбирать лампочки, максимально приближенные к дневному свету, то есть с цветовой температурой 4000-5000 К. Для спальни хорошо подойдет теплый свет, располагающий к отдыху – 2700-3500 К, для коридора можно использовать холодный свет с температурой от 5500 К.

Индекс цветопередачи и его значение

Индекс или коэффициент цветопередачи, является показателем, который хаpaктеризует уровень соответствия естественного цвета тела видимому цвету при освещении его данным источником. Индекс показывает, насколько натурально выглядят предметы при их освещении данным источником. Так, у солнца коэффициент равняется 100 Ra. Лампочки для жилых помещений лучше выбирать со значением индекса от 80 Ra, который есть у качественных светодиодных ламп. У светодиодных лент RGB, применяемых в дизайне помещений, индекс цветопередачи составляет 20 Ra.

Цоколь и корпус устройства

В быту наиболее часто встречаются лампочки с резьбовым цоколем Е14 и Е27.

Е27 применяются в обычных закрытых светильниках, а с Е14 – в бра и светильниках открытого типа.

Цоколь штырьковый GX53 используется в лампочках для встраиваемых потолочных светильников.

Тип лампы с резьбовым цоколемНазваниеЕ26, Е27ES – среднийЕ14SES – миньон (малый цоколь)Е10, Е12MES – миниатюрный

Лампочки с цоколями GU5.3, GU10 применяются во встраиваемых точечных светильниках.

Новые модели диммируемых ламп имеют цоколи с вентиляционными каналами, которые способствуют лучшему отводу тепла от внутренней части лампы и диодов, увеличивая тем самым время их работы.

Срок службы устройства

Срок службы диммируемых светодиодных ламп зависит, прежде всего, от качества приобретенного изделия. На долговечность работы оказывают влияние следующие факторы:

температура и влажность помещения, в котором используется лампочки. Низкие и высокие температуры сокращают срок их службы, как и повышенная влажность;

тип цоколя. Дольше прослужат лампочки с вентиляционными отверстиями в цоколе;

состояние электросети. Частые перепады напряжения, некачественная проводка могут сократить прок службы диммированной светодиодной лампы;

заводской бpaк.

Важно! Срок службы устройства зависит от правильно подобранной лампочки для диммера, а также от правильного подключения к сети, и составляет от 15 000 до 40 000 часов.

Все за и против покупки

Диммируемые светодиодные лампочки имеют ряд преимуществ:

экономия электроэнергии. Сами по себе светодиоды являются энергоэффективным источником освещения, а в сочетании с диммером позволяют сэкономить еще больше;

возможность регулирования уровня освещенности в зависимости от настоящей потребности. Если решили почитать, то свет можно сделать ярче, если отдохнуть и расслабиться – слабее;

диммирование помогает снизить мерцание ламп;

зонирование помещения;

дополнительный комфорт в спальне. Чтобы избежать резкого раздражающего включения света на полную мощность после сна, удобно лишь немного осветить комнату при помощи диммера;

вместе с датчиком движения можно создать иллюзию присутствия людей в доме, что является своеобразной сигнализацией.

Негативные стороны использования диммируемого светодиодного светильника:

высокая стоимость;

необходимость тщательного выбора LED-ламп и диммера. Устройства должны быть совместимы, для чего на упаковке лампочки должна быть соответствующая надпись. Далее нужно обратить внимание на пределы уровня диммирования, учесть перепады напряжения в сети и т.п.;

создает радиопомехи, если находятся вблизи электроприборов;

иногда – шум и треск при работе;

уменьшенный диапазон регулировки яркости, который составляет от 20-30 % до 100 %.

Заключение

Применение диммеров – это новая тенденция в организации освещения. Диммируются обычно лампы накаливания и светодиодные, что позволяет сэкономить на электроэнергии и регулировать яркость светового потока в зависимости от индивидуальных потребностей и ситуации.

При планировании освещения с помощью диммера следует подбирать совместимые устройства, а также обращать внимание на максимальный и минимальный уровни диммирования, напряжение сети, мощность лампочек.
