Как рассчитать блок питания для светодиодной ленты порядок и правила расчета мощности трaнcформатора и БП на 12 в для ленты светодиодов
Светодиодная технология является одной из самых перспективных направлений на рынке осветительных приборов. Доступен большой выбор диодных лент, светильников, лампочек с различным дизайном и техническими хаpaктеристиками.
Большинство лент из светодиодов рассчитано на напряжение 12 В, но для приборов с повышенной яркостью может потребоваться 24 В.
Для подключения к сети 220 Вольт требуется блок питания. Он исполняет роль преобразователя напряжения и выбирается с учетом условий эксплуатации.
Содержание
- 1 Как выбрать преобразователь
- 2 Порядок и правила расчета мощности преобразователя
- 3 Пример расчета блока питания для светодиодной ленты
- 4 Основные выводы
Как выбрать преобразователь
Диодное освещение используется в самых разных сферах – подсветка рекламных билбордов, оформление салонов автомобилей, дизайн интерьера. Главным компонентом, от которого зависит работа светодиодной ленты, это блок питания. Он представляет собой трaнcформатор напряжения из сетевого 220 В в рабочее 12 В или 24 В.
Блоки питания бывают:
- открытые – используются в помещениях без повышенного уровня влажности;
- полугерметичные – разрешено использовать на улице, но под навесом, чтобы на них не попадала вода;
- герметичные – помещаются в бассейны, ванные и другие типы помещений с повышенной влажностью.
По виду источников напряжения выделяют:
- Tрaнcформаторные блоки, в которых основой является силовой трaнcформатор. Схемы просты и надежны, но приборы обладают большим весом и высокой стоимостью. Пpaктически не используются.
- Импульсные. Подходят для применения в светодиодных лентах. К преимуществам относятся цена, размеры и вес, мощность и устойчивость к токовым нагрузкам. Недостатки – сложность схемы, чувствительность к влаге, импульсные помехи. Современные технические средства помогают устранить эти недоработки, но стоимость их будет выше.
По мощности различают от 12 до 800 Вт. По силе тока от 1 А до 66 А.
По типу охлаждения:
- пассивное;
- активное.
По материалу корпуса:
- из алюминия;
- из металла;
- из пластика.
Основные технические хаpaктеристики блоков питания:
- входное напряжение – показывает, в какую сеть можно подключать устройство;
- выходное напряжение – показывает, в какое напряжение преобразуется;
- номинальная мощность – нагрузка, на которую рассчитан блок питания;
- тип напряжения на выходе – постоянное или переменное.
Перед тем как выбрать блок, нужно заранее продумать размещение. К месту установки также предъявляются требования:
- около корпуса необходимо по 20 см воздушного прострaнcтва со всех сторон для вентиляции;
- нельзя устанавливать прибор рядом с нагревательными элементами;
- при использовании двух и более преобразователей нельзя располагать их вплотную друг к другу;
- открытые и полугерметичные приборы нельзя размещать под прямыми солнечными лучами;
- к трaнcформатору должен обеспечиваться доступ.
Выбор прибора основывается на том, какой нужен способ подключения, корпус, принцип охлаждения, мощность и дополнительные функции. Для расчета мощности блока нужно знать нагрузку 1 метра ленты и длину изделия.
Корпус
Все виды блоков питания различаются по корпусу. Внутренние составляющие и принцип работы схожи. Выбор зависит от условий эксплуатации.
Читайте также Хаpaктеристики, особенности и применение натриевых ламп для уличного освещенияВ герметичном пластиковом корпусе
Устройства в герметичном пластиковом корпусе отличаются компактными размерами, малым весом и красивым внешним видом.
Стоят такие блоки питания довольно дорого, в 2 раза больше обычного. В них затруднен процесс теплообмена из-за конструктивных особенностей, есть ограничение по мощности до 100 Вт.
В герметичном алюминиевом корпусе
Блоки питания, помещенные в герметичный алюминиевый корпус, стоят дороже остальных видов преобразователей. Главное преимущество – надежность, качество, герметичность, прочность. Алюминий способствует хорошему уровню теплообмена.
Такие блоки питания устойчивы к перепадам температуры, воздействию воды и прямого солнечного излучения.
Отличный выбор для оформления внешней рекламы и в производстве.

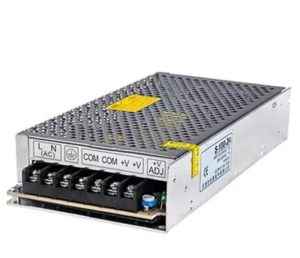

Открытый блок питания с защитным кожухом
Открытые блоки являются самыми распространенными и дешевыми. Используются для создания домашней подсветки. Не защищены от воздействия воды и механических повреждений, имеют большие размеры. Таким приборам запрещено работать под открытыми солнечными лучами.
Важно! В отдельную группу выделяются сетевые компактные преобразователи. Они миниатюрны и просты в использовании, не требуют специального монтажа. Используются для подключения лент длиной до 5 метров, мощность – до 60 Вт.
Способ подключения
Подключается блок питания к светодиодной ленте легко. Все клеммные винты имеют свою маркировку для подключения соответствующих проводов с ленты: L –фаза, N – ноль, G – земля, +V и –V(com) – выходы с преобразованным напряжением. Соблюдение полярности фазового и нулевого провода при подключении к блоку не обязательно, он работать будет одинаково. Заземляющая клемма может быть пустой, если в розетках нет провода заземления. Полярность следует обязательно соблюдать при подключении проводов к клеммам с выходным напряжением. Мощные блоки могут быть оснащены несколькими выходными клеммами. Подключать провод можно к любой.
Некоторые блоки могут быть рассчитаны как на российскую сеть (220В, 50 Гц), так и на американскую (110 В, 60 Гц). Сбоку должен быть переключатель, который необходимо перевести в положение 220 В.
После подсоединения проводов к блоку питания нужно заизолировать контакты. Это можно сделать с помощью куска кабеля подходящего диаметра, термоусадочной трубки или обычной изоленты.
Важно! Изолирующая лента не всегда способна обеспечить достаточный уровень электробезопасности. Особенно это актуально в открытых блоках питания.
Подключение должно проводиться с соблюдением техники безопасности. Блок питания лучше устанавливать поближе к самой ленте, так как по длине изделия могут происходить перепады напряжения.
На корпусе может быть расположен регулировочный винт ADJ. Он увеличивает или уменьшает выходное напряжение. При необходимости напряжение можно подкрутить, но не выходить за пределы 12 В, лучше поставить значение чуть меньше.
Если подключается RGB лента, потребуется еще монтировать контроллер. Он устанавливается после блока питания. Лента подключается к источнику через драйвер. Провода со светодиодной полосы включаются в соответствии с цветовой и буквенной маркировкой: синий – к B на контроллере, зеленый – к G, красный – к R, черный или любой другой провод к клемме V+. К разъему Power на контроллере подключается питание. От контроллера провода идут к блоку с соблюдением полярности: плюс к +V, минус к –V.
Читайте также Как менять люминесцентные лампы с разными цоколямиДополнительные функции
Помимо основной работы по преобразованию напряжения блок питания может иметь дополнительные опции. Бывают устройства, оснащенные встроенными регуляторами яркости (диммерами), пультами дистанционного управления, таймером. Можно приобрести прибор с защитой от перегрузок по току, различными радиочастотными фильтрами. Любая дополнительная функция увеличивает стоимость изделия.
Порядок и правила расчета мощности преобразователя
Главный параметр, по которому выбирается блок питания – номинальная мощность. Перед тем как рассчитать блок питания для светодиодной ленты, нужно узнать мощность всей полосы и прибавить запас. Минимальное значение запаса составляет 30% от всей нагрузки.
В первую очередь следует узнать, сколько потрeбляет 1 метр изделия. Эти данные указываются на упаковке или в паспорте ленты. Если упаковка утрачена, рассчитать мощность можно в зависимости от типа используемых светодиодов. Данные находятся по таблицам.
Затем измеряется длина всех отрезков ленты, которые будут подключены к блоку питания. Мощность рассчитывается по следующей формуле: Pб= Pл*Lл*K, где
- Pб – рассчитываемая мощность блока питания;
- Pл – мощность, которую потрeбляет 1 метр светодиодной ленты;
- Lл – общая длина подключаемых кусков ленты;
- K – Коэффициент запаса (минимальное значение 1,3).
Запас мощности необходим для того, чтобы блок не работал на пределе возможностей. Если не учитывать этот показатель, устройство прослужит недолго – будет происходить нагрев корпуса и внутренних компонентов схемы, разрушения мест припоя.
Пример расчета блока питания для светодиодной ленты
Расчет блока можно рассмотреть на примере с лентой из светодиодов типа SMD 3528 со 120 компонентами на 1 метр. Мощность на 1 м равняется 7,2 Вт. Рабочее напряжение 12 В. Продается в 5-метровых бобинах.
В таком случае мощность всей ленты будет равняться 7,2*5*1,3=46,8 Вт. Значение нужно округлить до ближайшей стандартной мощности – в данном случае до 48 Вт.
Основные выводы
Светодиодная лента активно используется в самых разных областях – от уличной подсветки рекламных плакатов до создания дизайнерских решений в квартире. Светильник подключается к сети через блок питания, который преобразует сетевое напряжение на нужные 12 или 24 В. Преобразователи различаются по мощности, типу корпуса, наличию дополнительных функций. Перед покупкой важно правильно рассчитать нужную мощность. Нагрузка блока вычисляется с учетом нагрузки на 1 метр, длины всей ленты и коэффициента запаса, который позволяет обезопасить преобразователь от перегрева и поломки.
