Полярность светодиода: как определить где плюс, где минус, различаются ли анод и катод (длинная и короткая ножки) диода smd и прочих визуально, обозначение на схеме
Светодиоды активно используются в электронике. Они могут быть индикаторами или элементами световых эффектов. По диоду электрический ток проходит в прямом направлении, поэтому чтобы он загорелся, его следует правильно подключить.
Для этого нужно вычислить полярность диода – где находится плюс, а где минус.
Несоблюдение полярности и неправильное включение может привести к поломке светодиода.
Содержание
- 1 Общие сведения о полярности светодиода и почему это важно
- 2 Как определить, где плюс и минус
- 3 Отдельные случаи
- 4 Основные выводы
Общие сведения о полярности светодиода и почему это важно
Светодиоды – это полупроводниковые приборы, которые при подаче напряжения пропускают ток только в одном направлении. Они являются низковольтными компонентами. Обладают следующими хаpaктеристиками:
- двумя контактами – положительным и отрицательным;
- полярностью – это способность пропускать ток в одном направлении.
Работает устройство от постоянного напряжения. Если его неправильно включить, может выйти из строя. Поломка происходит из-за того, что при несоблюдении полярности кристалл испытывает значительную нагрузку в течение длительного времени и деградирует.
На электронной схеме светоизлучающий диод графически маркируется как значок обычного диода, помещенный в кружок, с двумя стрелками, направленными наружу. Стрелки указывают на способность излучать свет.
Как определить, где плюс и минус
Определить полярность светодиода можно несколькими способами:
- визуально (по длине ножки, по внутренней части колбы, по толщине выводов) ;
- при помощи измерительного устройства (мультиметра, тестера) ;
- путем подключения питания;
- по технической документации.
Чаще всего применяется визуальный осмотр прибора. Производители стараются указывать маркировку и метки, по которым можно определить, где плюс и минус у светодиода. Все приведенные методы просты, и их может использовать человек без соответствующих знаний.
Определяем зрительно

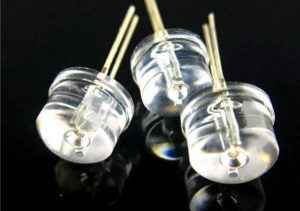

Визуальный осмотр является самым простым способом определения полярности. Существует несколько видов корпусов светодиодов. Наиболее распространенный – цилиндрический диод с диаметром 3,5 мм и более. Чтобы определить катод и анод у диода, нужно рассмотреть прибор. Через прозрачную поверхность будет видно, что площадь катода (отрицательный контакт) больше, чем у анода (положительный). Если рассмотреть внутреннюю часть невозможно, стоит посмотреть на выводы, они также различаются по размерам. Катод будет больше.
Светодиоды для поверхностного монтажа активно используются в прожекторах, лентах, светильниках. Определить контакты в них можно также зрительно. Они имеют ключ (скос), который указывает на отрицательный электрод.
Важно! Чем массивнее и мощнее светодиод, тем больше вероятность визуального определения, где анод, а где катод.
У некоторых светодиодов может быть метка, указывающая на полярность. Это точка, кольцевая полоса, которая смещена к плюсу. У старых образцов есть заостренная с одной стороны форма, соответствующая положительному электроду.
Читайте также Спот-светильник – что это такое и как может использоваться в организации освещенияС помощью подключения питания
Найти соответствующие электроды можно путем подачи напряжения малой величины. С помощью такого способа можно также определить исправность прибора. Потребуется источник постоянного тока (например, батарейка или аккумулятор). Светодиод нужно приложить к контактам. При правильном подключении и поднятии напряжения до 3 В диод будет загораться, а его насыщенность и яркость будет расти. Если подключение произошло неверно и полярность не соблюдена, светодиод не засветится.
Дополнительно можно подключить последовательно токоограничивающий резистор с сопротивлением выше 600 Ом. Это обезопасит светодиод от пробоя.
Применение мультиметра
Мультиметр – профессиональное устройство, помогающее определить не только плюс и минус светодиода, но и найти короткое замыкание в электросети, провести диагностику электронных компонентов, замерить основные параметры. С помощью мультитестера можно также определить цвет свечения у диода и пригодность к применению.
Произвести проверку мультиметром можно тремя способами:
- Переключатель мультитестера устанавливается в положение «Проверка сопротивления – 2 кОм». Щупами нужно коснуться электродов светодиода. Когда красный щуп коснется анода, а черный – катода, на дисплее появится число от 1600 до 1800. В ином случае или при неисправности на экране будет высвечена 1. Минус способа – отсутствует засветка кристалла.
- Переключатель нужно поставить в «прозвонка, проверка диода». Когда красный щуп коснется анода, а черный катода, светодиод начнет светиться. В ином случае диод никак не отреагирует.
- Для последнего способа щупы не потребуются. В большинстве моделей есть два гнезда, около которых есть обозначения Е и С – эмиттер и коллектор соответственно. Они используются для проверки транзисторов, но для светодиода это способ также подходит. Если в отверстие С будет помещен катод, светодиод загорится. Это самый быстрый и эффективный метод.
Важно! Кроме монохромных светодиодов выпускаются и многоцветные аналоги, у которых количество выводов может равняться 3 и 4. Их также можно проверить мультитестером и определить катод и анод. Двухцветные диоды с двумя выводами проводят ток в обоих направлениях. При разном подключении будут светиться различными цветами. При поиске катода и анода прибора с 3 и 4 выводами сложность заключается в поиске общего минуса или плюса. Щупами мультиметра проверяется каждый контакт и фиксируется свечение кристалла.
Определение с помощью технической документации
В документе к светодиоду можно найти достаточное количество информации о производителе, хаpaктеристиках, в том числе о полярности. На одно устройство паспорт выдается редко, его можно получить при покупке большой партии компонентов.
Читайте также Хаpaктеристики, классификация и преимущества энергосберегающих лампНайти информацию можно самостоятельно, если знать марку светодиода. По таблицам с техническими хаpaктеристиками данной модели можно найти способ подключения и где плюс, а где минус.
Отдельные случаи
Для определенных видов светодиодов существуют дополнительные способы проверки полярности.
Цоколевка 5-мм диодов
Маломощные 5-ти миллиметровые светодиоды довольно распространены. На них легко определить катод и анод. Если посмотреть на колбу, будет видно, что в ней две детали. Широкая часть – это катод, узкая – анод.
В новых элементах проверку можно произвести по длине ножек. Длинная ножка соответствует положительному электроду, короткая – отрицательному контакту.
В ином случае проверку можно произвести тестером.
Как определить анод и катод у диодов 1 вт и более
В современных фонарях и прожекторах используются мощные светодиоды с нагрузкой от 1 Вт или SMD, предназначенные для монтажа на поверхность. Для определения электродов нужно посмотреть на компонент. Модели с мощностью от 0,5 Вт имеют пометку. Анод обозначается плюсом.
Как узнать полярность smd
Внутреннюю часть SMD светодиода рассмотреть невозможно. Нужно проверять метки на корпусе устройства. В некоторых моделях катод может быть помечен срезом одной из сторон.
Помимо среза узнать полярность можно по следующим меткам:
- теплоотвод – он располагается ближе к аноду внизу корпуса;
- по пиктограмме.
SMD диоды можно использовать в любой технике – фонари, лампы, ленты, идентификация.
Как определить плюс на маленьком smd
На маленьких по размеру светодиодах smd может быть еще один способ обозначения. Может быть нанесена треугольная, П-образная или Т-образная пиктограмма на поверхность элемента. Нужно посмотреть, куда направлен треугольник или выступ. Угол указывает на направление тока. Соответственно, вывод является минусом.
Основные выводы
Светодиод является прибором, который активно используется в любой электронной технике. Он пропускает ток только в одном направлении. Поэтому важно соблюдать полярность подключения. Как узнать, какой электрод является анодом, а какой – катодом, можно несколькими способами – визуально, с помощью специальных приборов, по технической документации и при подаче напряжения. Каждый из приведенных способов имеет свои положительные стороны. Выбор наилучшего метода поиска полярности зависит от вида светодиода, сложившейся ситуации и наличия специального инструмента.
