Ремонт светодиодных прожекторов своими руками: как разобрать и починить лед-светильник, если он не горит, как заменить светодиод

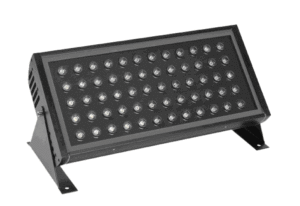

LED-прожекторы различаются по размерам, форме, мощности. Уличные приборы влагозащищенные, цвет белый холодный. Используется для освещения фасадов зданий, территорий, объектов наружной рекламы. В производственных и общественных помещениях устанавливаются осветительные приборы с теплым белым светом различной мощности.

Любое оборудование рано или поздно перестает исправно функционировать даже при соблюдении правил монтажа, обслуживания и эксплуатации. Ремонт прожектора своими руками в частном доме можно осуществить при наличии достаточного объема знаний в электрике, мультиметра и паяльника.

Содержание

• 1 Устройство LED-прожектора и распространенные неисправности
• 2 Принцип работы и схема
• 3 Признаки поломки
• 4 Причины неисправностей
• 5 Диагностика
• 6 Ремонт прожектора
  • 6.1 Небольшой мощности
  • 6.2 Мощной модели
  • 6.3 Как подобрать драйвер, если мощность светодиодного модуля неизвестна
• 7 Устраняем мигание Led прожектора
  • 7.1 Почему матрица мигает или не светится при перегорании
  • 7.2 Ремонтируем матрицу
• 8 Замена деталей
  • 8.1 Блок питания
  • 8.2 Драйвер
  • 8.3 Матрица
  • 8.4 Конденсатор для ограничения тока
  • 8.5 Печатная плата преобразователя напряжения
• 9 Основные выводы

Устройство LED-прожектора и распространенные неисправности

Независимо от вида светодиодов, формы и размеры, их устройство неизменное:

• корпус;
• линза и отражатель;
• светодиодная матрица (SMD диоды) с радиатором (иногда вентилятором) ;
• драйвер (печатная плата с транзисторами, конденсаторами, стабилитроном, мостовым выпрямителем) ;
• клеммы для проводов;
• элементы крепления.

Корпус может быть изготовлен из стали, алюминия или пластика. Линзы и отражатели формируют угол потока света. Для того, чтобы оборудование служило долго, температура не должна превышать +80оС. Выполнение этого условия обеспечивает радиатор (прямоугольный или круглый) из алюминия или керамо-алюминиевого материала и теплопаста на месте монтажа лампочек. Если мощность LED-прожектора превышает 100 Вт (ватт), радиатор заменяется вентилятором.

Элементы, обеспечивающие подачу света: светодиодный модуль (диоды, напаянные на подложку) и драйвер. Количество светодиодов может достигать нескольких десятков (лампочки соединены последовательно-параллельно). У модуля 2 вывода: плюс и минус.

Для стабилизации тока используется драйвер (в уличных осветительных приборах заливается герметиком). На него подается напряжение 220 В (вольт), выходит вольтаж со значением, определенным производителем для конкретного вида диодов.

Важно! Чаще всего выходят из строя элементы преобразователя. Основная причина возникновения неисправностей – перегрев.

Принцип работы и схема

На вход преобразователя напряжение поступает через пpeдoxpaнитель (или реле датчика движения). Его выпрямляет диодный мост и сглаживает конденсатор. На выходе из конденсатора ток постоянный. Далее напряжение через резистор подается в стабилитрон и трaнcформатор.

Из стабилитрона выходит 9 В, необходимые для работы преобразователя, из трaнcформатора – высокочастотные импульсы на полевой транзистор. В полевом транзисторе сопротивление снижается почти до ноля, при прохождении тока через первичную обмотку трaнcформатора создается напряжение во второй обмотке. После выпрямления диодом и сглаживания конденсатором ток поступает в матрицу, диоды загораются.

Это стандартная схема, она может отличаться в зависимости от моделей и производителей.

Признаки поломки

О том, что LED-прожектору требуется ремонт, свидетельствует:

• отсутствие свечения во включенном состоянии;
• мерцание светодиодов;
• слабое (тусклое) горение;
• мигание нескольких лампочек;
• неестественный оттенок излучения.

Ремонт светодиодного прожектора требуется так же, если перегорела проводка, повредился корпус прибора или деформировалась матрица.

Причины неисправностей

Причиной неисправностей служит:

• нарушения правил сборки на заводе (например, отсутствие проводящей тепло пасты под светодиодным модулем) ;
• неправильное подключение;
• перепады напряжения в электросети;
• замыкание фазы на ноль или корпус;
• перегрев;
• попадание воды или грязи;
• неверная настройка датчика движения (при наличии) ;
• нарушения правил эксплуатации.

При наличии хотя бы одной причины выходит из строя блок питания (перегорает резистор или конденсатор), модуль светодиодов или его отдельные элементы. При отсутствии ремонта светильник не может нормально функционировать.

Читайте также  Пошаговая инструкция по подключению светодиодного прожектора

Диагностика

Перед началом ремонта своими руками необходимо проверить проводку на перегибы, прогоревшую изоляцию, чтобы убедиться, что отсутствуют разрывы жилы. Желательно так же тщательно осмотреть корпус с целью выявить трещины, деформации, сколы. Может оказаться, что проблема решится устранением этих неполадок, не нужно будет думать, как разобрать светодиодный прожектор, и определять, почему он перестал работать.

Последовательность диагностики после вскрытия корпуса:

• проверка целостности ламп в модуле;
• измерение входного напряжения мультиметром (должно быть 220 В)
• измерение выходного напряжения (постоянный ток 12 Вт).

Если напряжение отсутствует на входе, нужно искать перегоревшие части драйвера, окислившиеся контакты, трещины на покрытии. Если плата и напаянные на нее элементы в порядке, требуется проверка работоспособности модуля. Он перестает функционировать, если сгорело несколько светодиодов.

Ремонт прожектора

Устранение обрывов проводки большинству домашних мастеров проблем не создает. Починить внутренние элементы гораздо сложнее. Требуется определенный объем знаний, опыт подобной работы и наличие диагностических приборов и паяльника.

Отремонтировать или заменить можно:

• блок питания;
• конденсатор;
• матрицу (SMD диоды) ;
• драйвер.

Важно! Стоимость матрицы составляет 40-50 % от цены LED-прожектора, купить ее бывает сложно из-за отсутствия на светодиодах маркировки. При выходе из строя этого элемента выгоднее купить новый осветительный прибор.

Диоды в LED-прожекторах бывают:

• COB – при совмещении можно получить мощность до 50 Вт, недостаток – сравнительно высокая стоимость;
• SMD – цена самая доступная, не требуется сложная система отвода тепла;
• мощные – 350 мА (1,3,5 ватт).

Последняя разновидность постепенно заменяется COB-диодами.

Небольшой мощности

Чтобы провести ремонт LED-прожектора своими руками, нужно:

• отсоединить прибор от электросети;
• снять с креплений;
• открутить болты, при помощи которых прикреплено стекло;
• снять стекло;
• снять рассеиватель;
• осмотреть матрицу и прозвонить элементы преобразователя.

Справка! Возможны разборка и ремонт своими руками даже неразборного прожектора. Стекло снимается после прогревания строительным феном.

Мощной модели

Мощный LED-прожектор тоже нужно разобрать и осмотреть детали на плате. Об их выходе из строя свидетельствует наличие деформации или нагара. Резисторы, конденсаторы, трaнcформатор желательно прозвонить. Ремонт светодиодных прожекторов такой же, как небольших фонарей благодаря аналогичной конструкции.

Как подобрать драйвер, если мощность светодиодного модуля неизвестна

В магазинах предлагаются 2 вида драйверов:

• рассчитанные на любое количество светодиодов;
• предназначенные для строго определенного количества ламп.

Драйвер может быть оснащен резистором и конденсатором или низковольтным входом.

Чтобы заменить его, необходимо знать мощность модуля светодоидов (чаще всего она не указывается). Известно, что мощность отдельного диода 1 Вт, ток – 300-340 мА. Если модуль состоит из 9-и последовательно включенных лампочек, его мощность 27 вольт. Это значит, что нужно купить преобразователь с таким же вольтажом и током 27 В.

Устраняем мигание Led прожектора

Мигание – самая частая неисправность LED-прожекторов. Они мерцают включенные и выключенные, в мороз и при перегреве.

Причиной может служить:

• датчик движения;
• замерзание пускового конденсатора или контроллера;
• разрыв проводки или плохой контакт в соединении;
• неверное подключение выключателя с подсветкой;
• неисправность элементов драйвера;
• неисправность матрицы.

Датчики движения требуют настроек, без них LED-прожектор не может работать дольше нескольких секунд. Осветительный прибор мигает так же в том случае, если между ним и датчиком плохой контакт в соединениях проводов. Ремонт своими руками заключается в закреплении соединений. Если датчик движения вышел из строя, его нужно заменить.

Если прожектор мигает во время свечения, необходимо проверить пусковой конденсатор. Мерцание в выключенном состоянии свидетельствует о том, что через выключатель с подсветкой ток подается на прожектор. Мощности для включения недостаточно, поэтому прибор мигает. Ремонт своими руками – подключение подсветки напрямую.

Читайте также  Как выбрать светодиодный прожектор с датчиком движения

Ремонт светодиодного прожектора своими руками при выходе из строя матрицы или блока питания сложнее. Прибор нужно разобрать и провести диагностику.

Почему матрица мигает или не светится при перегорании

Чтобы понять причину моргания, необходимо знать устройство и хаpaктеристики матрицы. Диоды в ней соединены медными (реже золотыми) подводами, которые при нагревании отслаиваются и отключают весь модуль или отдельную линейку. После остывания металла контакт возобновляется, прибор светится. Так продолжается до тех пор, пока один из подводов окончательно разрывается, прожектор не работает.

Ремонтируем матрицу

Чтобы определить, какие диоды вышли из строя, во время работы LED-прожектора нужно надавить неострым предметом не места соединения подводов и кристаллов. При нажатии на проблемные места прибор начнет светиться. Другой метод диагностики – прозвон каждого диода. Если не работает несколько ламп, их можно заменить.

Если в прожекторе не матрица, а много маленьких SMD светодиодов, требуется микропаяльник с мощностью 10-15 Вт. Можно так же надеть на стандартный пальник жало из медной проволоки.

На первый взгляд ремонт своими руками простой: найти неисправный диод, выпаять, припаять новый. На пpaктике это осуществить трудно из-за сложности технологического процесса. Во время пайки не должны повредиться ни печатные проводники, ни лампы. При установке в плату необходимо следить за полярностью светодиодов. Если нет навыков и опыта, заменить светодиоды своими руками пpaктически невозможно.

Замена деталей

Мерцание может вызвать так же неисправность блока питания, драйвера, конденсатора. Если отремонтировать их нельзя, нужно заменить. Запчасти доступны в офлайн и онлайн магазинах.

Блок питания

Блок питания – источник напряжения, состоящий из мостового выпрямителя и резистора, ограничивающего ток. Основное предназначение – преобразование тока с 220 В в 12 В. Маломощные LED-прожекторы с такими блоками питания выпускают китайские производители. При выходе из строя такого блока нужно заменить его элементы.

Драйвер

Драйвер – источник тока, разновидность блока питания. Это обязательный элемент мощных LED-прожекторов с модулями или диодами без ограничителей тока. Если осветительный прибор перестал гореть, можно заменить не только драйвер, но и отдельные запчасти, входящие в его конструкцию.

Матрица

Менять матрицу необходимо немедленно, если не работает целая линейка светодиодов.

Драйвер не может определить, сколько ламп горит, поэтому на оставшиеся линейки подается та же мощность. Светодиоды из-за повышенной нагрузки перегреваются и быстро перестают функционировать.

Конденсатор для ограничения тока

Конденсаторы используются для уменьшения пульсации напряжения на выходе из преобразователя. Их добавляют при доработке дешевых прожекторов. Рассчитывается емкость, один конденсатор устанавливается после выпрямителя, второй – на входе после диодного моста.

Печатная плата преобразователя напряжения

Печатной платой называется пластина с печатными проводниками, на которые припаиваются элементы преобразователя. В LED-прожекторе она жесткая, так как изготовлена из алюминия и диэлектрика. Двойная конструкция обеспечивает отвод излишков тепла на радиатор.

Основные выводы

Починить LED-прожектор может не каждый. Для выполнения ремонта требуются:

• знания в электротехнике;
• умение читать схемы;
• навыки обращения с мультиметром и паяльником.

Мы рассмотрели, как проверить элементы, а пайка требует сосредоточенности и терпения. Ремонт своими руками целесообразно проводить, если по каким-то причинам невозможно купить новый прибор или восстановление позволяет сэкономить. Специалисты утверждают, что купить запчасти в среднем до 50% дешевле, чем приобрести новый прожектор. Исключение составляют ситуации, при которых требуется замена модуля светодиодов.
