Виды производственного освещения: рассмотрим подробно

Типы производственного освещения

Виды и системы производственного освещения достаточно разнообразны, и целиком зависят от архитектуры здания, его назначения, конечно вида выполняемых работ и еще целого ряда факторов. Но каковы бы не были эти факторы, любое производственное здание должно иметь естественное и искусственное освещение. Отталкиваясь от этого, давайте и начнем рассмотрение видов производственного освещения.

Содержание

• Естественное освещение
• Искусственное освещение производственных зданий
  • Рабочее искусственное освещение
  • Местное искусственное освещение
  • Аварийное производственное освещение
  • Эвакуационное и охранное производственное освещение
• Вывод

Естественное освещение

Естественное освещение производственных зданий, является наиболее экономным и благоприятным для восприятия видом освещения. В зависимости от угла падения солнечных лучей на поверхность, оно подразделяется на боковое, верхнее и совмещенное.

Боковое — это когда свет падает из световых проемов в стене здания; верхнее — когда свет падает от крыши здания; и совмещенное — когда свет падает от световых проемов в стене и крыше здания.

Варианты естественного освещения

Уровень естественного освещения, для каждого здания планируется отдельно. Ведь здесь следует учитывать географическое положение здания, его ориентацию относительно сторон света, требования по освещенности внутри здания, запыленность помещений, температурный режим работы внутри помещения, и многие другие параметры. Поэтому предлагаем рассмотреть все эти аспекты по отдельности.

Формула расчета КЕО	Одним из основных критериев естественного освещения является так называемый коэффициент КЕО. Он хаpaктеризует освещенность внутри помещения относительно освещенности на открытом участке вне помещения.
Точки расчета КЕО	Но согласитесь, естественная освещенность непосредственно около окна, будет на порядок выше, чем в удаленном от окна месте. Поэтому для расчета коэффициента КЕО, были предусмотрены специальные точки. Для разных зданий и видов освещения они разнятся, но преимущественно это точка в метре от стены противолежащей окну.

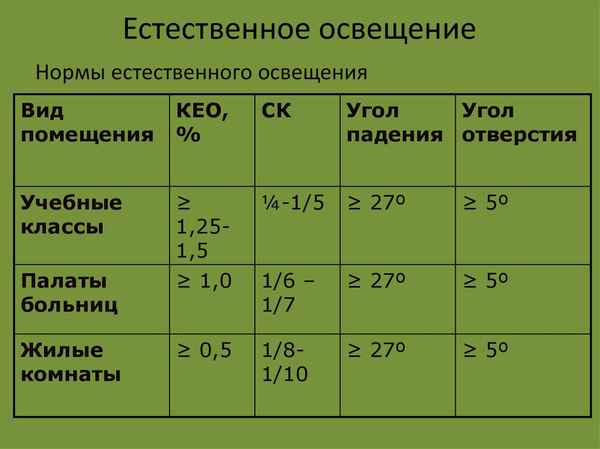

Таблица 1 СНиП II-4-79	То есть, КЕО — это соотношение естественной освещенности вне помещения и освещенности в точке, находящейся в метре от стены противолежащей окну. В СНиП II-4-79 имеется таблица 1, которая нормирует значение КЕО в зависимости от разряда зрительной работы.
Все разряды зрительной работы	Тут возникает вопрос, что такое разряд зрительной работы? Ответ на него достаточно прост. Если в помещении работают с мелкими деталями, то для такого помещения необходимо на порядок больше освещения, чем скажем для общего наблюдения за ходом процесса. В связи с этим, все виды работ, в зависимости от размеров наименьших обpaбатываемых поверхностей, были разделены на 8 разрядов зрительной работы, каждый из которых имеет свои подразряды.
Часть таблицы 2 СНиП II-4-79	Те виды работ, которые не подпадают под это разделение, сведены в таблице 2 СНиП II-4-79. Положи в корзину сейчас: Это медицинские, торговые, обслуживающие, жилые и тому подобные сооружения.
Пояса светового климата	Следующим важным вопросом естественного освещения, является географическое расположение самого здания. Ведь естественная освещенность вне помещения, в северных широтах на порядок ниже, чем в южных широтах. Поэтому, даже получив требуемый показатель КЕО, добиться нормального освещения в здании не получится. Исходя из этого, вся страна была разбита на пять поясов светового климата. Поэтому выбор нормируемого показателя КЕО должен осуществляться, исходя из этого показателя.

Итак:

• Следующим важным аспектом выбора естественного освещения, является световой проем. Как мы выяснили выше, это могут быть окна, установленные в стене или на крыше здания.
• Световые проемы, устанавливаемые на крыше здания, могут быть нескольких типов и форм. Но все они разделяются на светоаэрационные и зенитные фонари. Их выбор осуществляется, исходя из технико-экономического обоснования, и напрямую зависит от избыточного количества тепловой энергии внутри помещения.
• Что касается окон бокового освещения, то здесь тоже все не так просто. Инструкция советует использовать световые проемы определённого образца, исходя из размеров помещения. Эти рекомендации учитывают не только площадь помещения, но и требования, предъявляемые к его проветриванию.

Часть таблицы выбора световых проемов бокового освещения от размеров помещения

• Так же на этапе проектирования учитываются такие особенности, как необходимость защиты от слепящего воздействия солнца, и создание затеняющих систем. Преимущественно это относится к зданиям, расположенным в южных широтах.
• После того, как выбран тип световых проемов, производится выбор светопропускающего материала. Этот выбор осуществляется, исходя из хаpaктеристик помещения, и вида производимых в нем работ.
• Нельзя забывать и о том, что взвешенные частицы в воздухе помещения могут препятствовать проникновению света. Рассчитать это влияние своими руками пpaктически невозможно. Поэтому таблица 3 СНиП II-4-79, приводит так называемые коэффициенты запаса, которые следует принять при расчете естественного освещения.

Часть таблицы выбора коэффициентов запаса

Обратите внимание! Данная таблица позволяет не только определить коэффициент запаса для запыленных помещений, но и обеспечивает запас в случае использования узорчатых, матовых и других стекол, препятствующих проникновению света. При использовании таких материалов, выбранный по таблице коэффициент запаса следует увеличить на 10%.

• На последнем этапе, следует определить зоны в помещении, которые подвергнуты затенению. Причиной тому может быть габаритное оборудование, зональное разграничение, и элементарная нехватка естественного освещения. В этом случае, для таких зон дополнительно рассчитывают совмещенное освещение.
• Совмещенным называется такой тип освещения, когда нормируемая освещенность достигается отчасти за счет естественного освещения, а часть за счет искусственного. Для такого типа освещения, существуют отдельные нормативы и методологии расчета. Обычно такое освещение совмещают с общим искусственным освещением.

Искусственное освещение производственных зданий

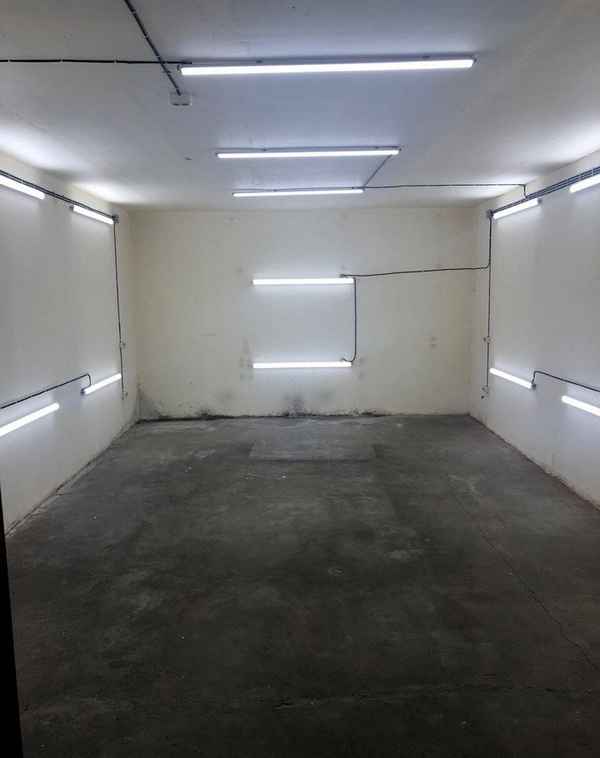

Искусственное освещение производственных зданий

Искусственное освещение гораздо разнообразнее. Оно разделяется на рабочее, местное, эвакуационное, аварийное и охранное. Причем, производственное освещение и его виды, имеют отдельные нормативы и требования. Поэтому рассмотрим каждый из этих видов отдельно.

Рабочее искусственное освещение

Начнем с наиболее распространенного рабочего освещения. Главной его задачей является обеспечение должного уровня освещенности рабочих мест. Оно, в свою очередь, по углу падения света так же разделяется на верхнее, боковое и комбинированное.

• Одним из основополагающих факторов выбора искусственного освещения является нормируемая освещенность на рабочей поверхности. В таблице 1 и 2 СНиП II-4-79 приведены данные нормы для различных по назначению зданий, а также помещений в которых выполняются различные виды работ. Кроме того, имеются еще и строительные нормы, которые определяют свой минимальный уровень освещенности.

Обратите внимание! Нормируемые значения являются минимально допустимыми. Соответственно для создания комфортных условий данные значения следует увеличивать. Для этого при расчетах задают так называемый коэффициент запаса. Его значение может варьировать в зависимости от запыленности помещения, как с коэффициентом запаса естественного освещения, так и в зависимости от отражающей способности стен или других параметров.

Нормы освещенности некоторых видов работ

• Вы могли не обратить внимания, но в предыдущем пункте мы сказали, что задается нормируемая освещенность на рабочей поверхности. Эта рабочая поверхность для различных видов помещений так же строго определена.
• Ведь, например, для кассы, рабочей поверхностью является плоскость на высоте 0,8 метра от уровня пола. А, допустим, для эстрад актовых залов, более важна вертикальная освещенность на расстоянии 1,5 метра от условной стены.
• Еще одним важным аспектом рабочего освещения, является его равномерность. Для некоторых видов помещений она даже нормируется. Данная величина является производной соотношения наиболее и наименее освещенных участков.
• Для работ 1 – 3 зрительных разрядов, это соотношение не должно превышать 1,5, а для остальных разрядов зрительной работы — 1,8. Это при использовании люминесцентных ламп. Если применяются другие источники света, то эти значения не должны быть выше: 2 и 3 соответственно.

Схемы расположения светильников

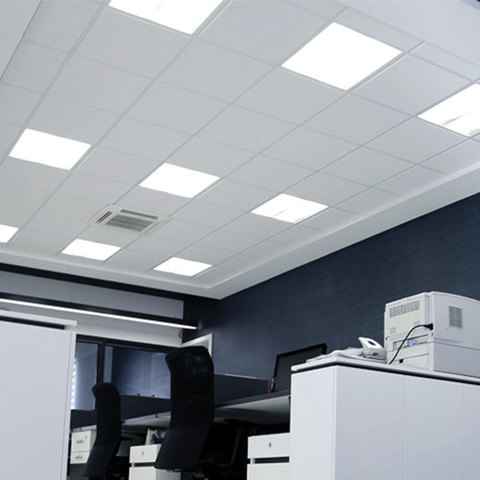

• Равномерность освещения достигается за счет равномерной установки большего количества светильников. При этом мощность одной лампы, должна быть как можно меньше. В связи с этим, для производственных помещений уже разработаны специальные планы расположения светильников.

Обратите внимание! Уменьшая количество светильников, вы увеличиваете мощность отдельной лампы для каждого из них. Исходя из этого, цена обслуживания такого освещения может только возрасти.

• Следующим важным показателем является ослепленность освещения. Она нормируется таблицей 11 СНиП II-4-79. Но при этом имеется целый ряд помещений, для которых данный показатель не учитывается. К таковым относятся помещения высотой до 2,5 и разрядом зрительной работы не ниже VI, помещения со светильниками, имеющими рассеиватели, и лампами накаливания не выше 100Вт — и некоторые другие помещения.

Пульсация света

• Отдельным вопросом является и так называемая пульсация светильников, которая особенно актуальна для люминесцентных и диодных ламп. Нормы пульсации для различных помещений сведены в таблице 12 СНиП II-4-79. При этом значения данного показателя разительно отличаются для общего и местного освещения.

Цветопередача

• Кроме того, при выборе рабочего освещения производственных помещений следует учитывать показатель дискомфорта, цилиндрическую освещенность, цветопередачу и некоторые другие параметры. Но эти аспекты актуальны уже не для всех, а только для отдельных зданий и хаpaктерным видом работ.

Местное искусственное освещение

Пpaктически все основные системы и виды освещения, предусматривают установку на рабочих местах дополнительного местного источника света. Его основной задачей является создание дополнительной освещенности рабочего места.

Это нужно в тех случаях, когда требования к освещенности рабочего места достаточно высоки, и создавать системы рабочего освещения такой мощности нецелесообразно.

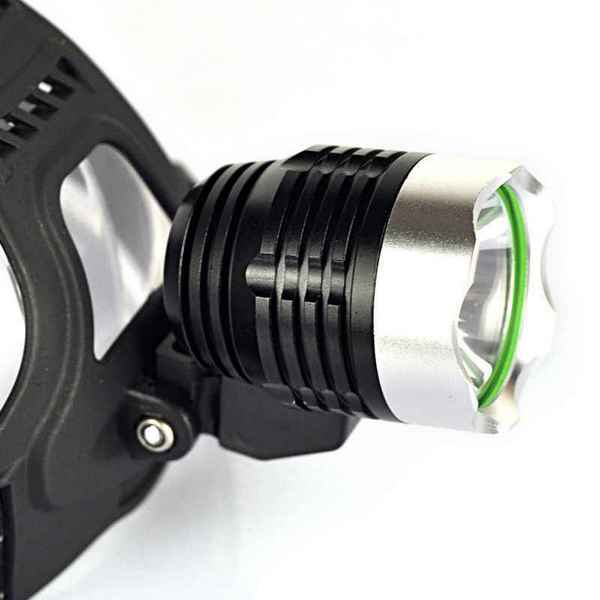

Индивидуальное местное освещение

Итак:

• Данный тип освещения, организуется исходя из местных условий. Но в некоторых случаях, нормативные документы обязывают его организацию. К таковым объектам относятся номера гостиниц, ванные комнаты, ремонтные мастерские и некоторые другие виды помещений.
• Местное освещение может быть индивидуальным и групповым. Индивидуальное освещение организуется для отдельно стоящих рабочих мест. Если же рабочие места расположены компактно, то для них целесообразно организовывать групповое местное освещение. К таковым можно отнести сборочные конвейеры, группу столов или верстаков и другие подобные рабочие места.

Групповое местное освещение

• Еще одним условием организации местного освещения, могут стать ограничения с монтажом общего освещения. Это могут быть ограничения по расстоянию до пожаро- или взрывоопасного оборудования, требования по влагостойкости и тому подобное. В этом случае, достаточно часто используются светильники местного освещения с напряжением в 12 – 42В, которые допускается использовать в таких зонах.

Местные условия для организации освещения

• При организации местного освещения, следует учитывать такие параметры как: направление света, отраженные блики, возможность изменения направления падения светового потока. При этом, к данному виду освещения предъявляются те же требования, как и к рабочему освещению в плане ослепленности, дискомфорта, пульсации и цветопередачи.

Аварийное производственное освещение

Для некоторых типов зданий обязательным является организация так называемого аварийного освещения. Его цель — обеспечение минимальной освещенности в помещении при отключении рабочего освещения. Аварийное освещение должно быть запитано от источников питания, не связанных с рабочим.

Схемы питания аварийного и рабочего освещения

• Прежде всего, давайте определимся, а где собственно должно применяться это аварийное освещение?
• Согласно п.4.27 СНиП II-4-79, его следует предусматривать в тех случаях, когда потеря рабочего освещения может привести к взрывам, пожарам, отравлениям, нарушению технологического процесса, нарушению обслуживания больных и детских учреждений.
• Кроме того, аварийное освещение должно быть в торговых залах, над кассовыми аппаратами, в гардеробных с местом хранения более чем на 300 мест, и многих других помещениях.

Обратите внимание! Светильники аварийного освещения должны иметь соответствующую маркировку. Это может быть буква «А», нанесенная на светильник, или просто красная полоска. И во время эксплуатации данных светильников, нельзя допускать перегорания более чем 10% ламп на одном объекте.

Положи в корзину сразу, потом забудешь:

Схема подключения аварийного освещения от резервного источника питания

• Питание аварийного освещения может быть реализовано несколькими способами. Во-первых — это путем подключения еще одного питания от сети переменного тока, не зависящего от основного. Во-вторых, от автономной генераторной подстанции с системой самозапуска, если отключаются основные светильники.

Схема питания всего аварийного освещения от одной аккумуляторной батареи

• В-третьих, от аккумуляторных батарей. Причем здесь существует несколько вариантов. Возможно питание всех аварийных светильников от одной батареи большой емкости, а возможно питание каждого светильника от установленного в нем источника питания. Этот вариант сейчас является наиболее востребованным.

Схема светильника со встроенным аккумулятором

• Теперь поговорим о нормах аварийного освещения. Согласно СНиП II-4-79, аварийное освещение должно обеспечивать не менее 5% рабочего освещения. При этом минимальная освещенность от аварийного светильника, должна быть не менее 2лк внутри здания. Вне здания, эта норма составляет 1лк.
• Но здесь есть еще одно, но! Согласно п. 4.27 СНиП II-4-79, минимальная освещенность внутри зданий не должна быть ниже 10лк при использовании ламп накаливания, и 30лк при использовании люминесцентных ламп. Более низкие значения допускаются только при наличии соответствующего обоснования.

Эвакуационное и охранное производственное освещение

Эвакуационное освещение должно обеспечивать минимальную освещенность на путях эвакуации персонала во время аварийных ситуаций. Поэтому достаточно часто его совмещают с аварийным освещением, что допускается. Принцип работы эвакуационного освещения такой же, как и у аварийного.

Эвакуационное освещение

• Данный вид освещения следует организовывать на путях эвакуации, которые проходят по местам, опасным для людей. Это лестницы, проходы в технологических цехах, в местах движения трaнcпорта и тому подобных объектах.
• В обязательном порядке эвакуационное освещение организуется в жилых домах высотой более шести этажей, в производственных помещениях, в которых находится более 50 человек, а в общественных зданиях, в случае нахождения не менее 100 человек.
• Эвакуационное освещение должно располагаться через каждые 50 метров, а также на каждом повороте. Допускается, чтобы на светильниках были нанесены стрелки путей эвакуации. В противном случае, стрелки должны быть нанесены на станы, а над ними должен располагаться светильник освещения как на видео.
• Минимальной нормой эвакуационного освещения в помещениях, является 0,5лк. Для открытых площадок вне помещений, данный норматив составляет 0,2лк.

Светильник эвакуационного освещения

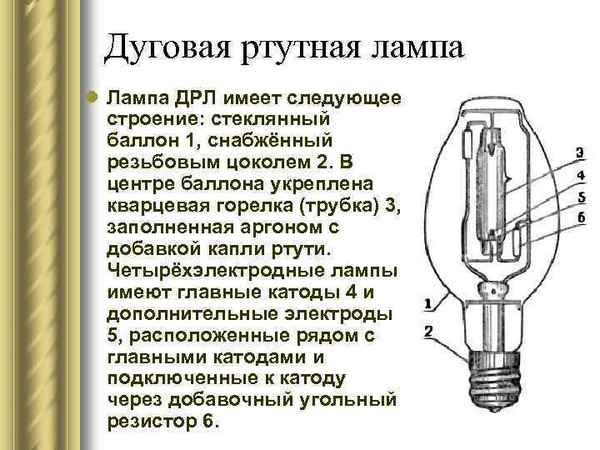

Обратите внимание! Для аварийного и эвакуационного освещения, не допускается использование ксеноновых, натриевых, ДРЛ и других ламп с долгим процессом разжигания. Для систем охранного освещения, использование таких ламп строго ограничено.

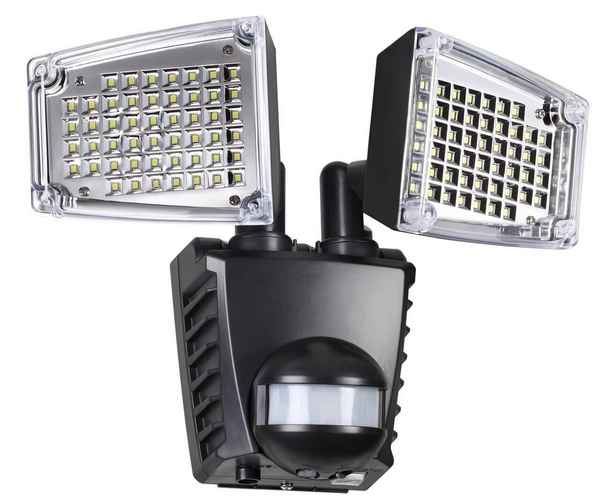

Охранное освещение

• Охранное освещение, как следует из названия, должно монтироваться для защиты объекта от посторонних лиц. Одним из основных документов, нормирующих данный тип освещения, является РД 78.143-92.
• Согласно п. 4. 31 СНиП II-4-79, минимальная норма охранного освещения составляет 0,5лк. Но при использовании средств наблюдения, данного освещения не хватит для фиксации местности средствами фото и видеофиксации. В связи с этим, при установке таковых средств следует планировать более яркое освещения. Либо, для скрытого наблюдения использовать источники света, не различимые человеческим глазом.

Вывод

Как видите, виды производственных освещений достаточно разнообразны, и во многом зависят от типа объекта, его назначения, и требований, предъявляемых к его безопасности. В связи с этим, создать качественную, и главное, правильную систему освещения без помощи профессионалов, будет достаточно затруднительно.

Особенно при наличии особых требований к той или иной части объекта. Поэтому, при оборудовании больших производственных зданий, не следует заниматься самодеятельностью, а нужно создавать полноценную систему освещения, разработанную специализированными конструкторскими бюро.
